Máy ép thủy lực là gì? Cấu tạo, nguyên lý và ứng dụng
Máy ép thủy lực là một trong những thiết bị không thể thiếu trong các ngành cơ khí và chế tạo hiện nay. Nhờ sử dụng hệ thống chất lỏng thủy lực để tạo ra lực ép cực lớn, thiết bị giúp nâng cao hiệu suất làm việc, đồng thời đảm bảo độ chính xác trong từng thao tác gia công. Vậy hãy cùng chúng tôi tìm hiểu sản phẩm qua bài viết sau.

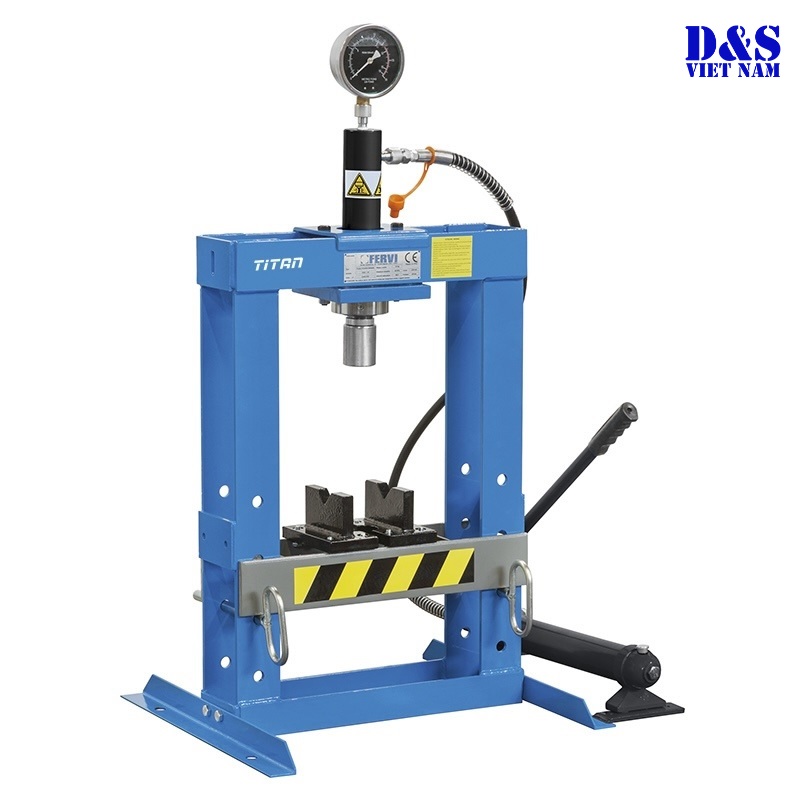

Máy ép thủy lực là gì?
Máy ép thủy lực là thiết bị dùng để ép, nén hoặc uốn các vật liệu bằng cách sử dụng lực từ chất lỏng. Thiết bị sử dụng nguyên lý Pascal tức là khi áp suất được tạo ra tại một điểm trong chất lỏng lan truyền đều đến mọi điểm, giúp tạo ra áp lực lớn từ một lực đầu vào nhỏ giảm thiểu công sức mà vẫn đạt hiệu quả cao.
Ngày nay sản phẩm ngày càng được ưa chuộng nhờ tính phổ biến mang lại hiệu quả cao trong sản xuất công nghiệp và các ứng dụng khác. Đặc biệt là khả năng tạo ra áp lực cao, cung cấp độ chính xác và sức mạnh cần thiết trong suốt quá trình sản xuất.

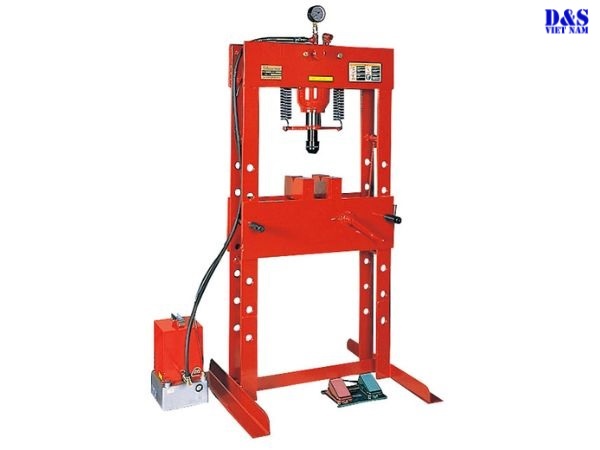

Cấu tạo máy ép thủy lực
Máy ép thủy lực có cấu tạo đơn giản gồm các bộ phận chính như:
- Piston: Là bộ phận trực tiếp nhận áp lực từ dầu thủy lực và truyền lực ép lên vật liệu cần ép. Khi piston di chuyển trong xi-lanh tạo ra lực ép mạnh và chính xác đảm bảo quá trình nén, ép, uốn hoặc dập diễn ra ổn định.
- Bơm thủy lực: Nguồn cung cấp áp suất chính cho toàn hệ thống tùy theo công suất và yêu cầu làm việc máy có thể sử dụng bơm tay hoặc bơm điện. Hiệu suất và độ ổn định của bơm ảnh hưởng trực tiếp đến tốc độ và lực ép của máy.
- Xi-lanh thủy lực: Vỏ bao quanh piston có nhiệm vụ chứa và dẫn hướng chất lỏng thủy lực hỗ trợ chuyển đổi năng lượng từ bơm thành lực nén để vận hành máy. Xi-lanh thường được làm bằng thép chịu lực cao có khả năng chịu áp suất lớn và chống mài mòn.
- Bình chứa dầu thủy lực: Chứa và dự trữ dầu thủy lực dùng trong quá trình hoạt động còn giúp làm mát, lọc cặn bẩn và duy trì áp suất ổn định trong hệ thống.
Phân loại máy ép thủy lực
Máy ép thủy lực được phân thành nhiều loại khác nhau tùy vào cấu tạo và công năng đáp ứng các nhu cầu từ cơ bản đến chuyên nghiệp. Dưới đây là một số loại máy phổ biến:

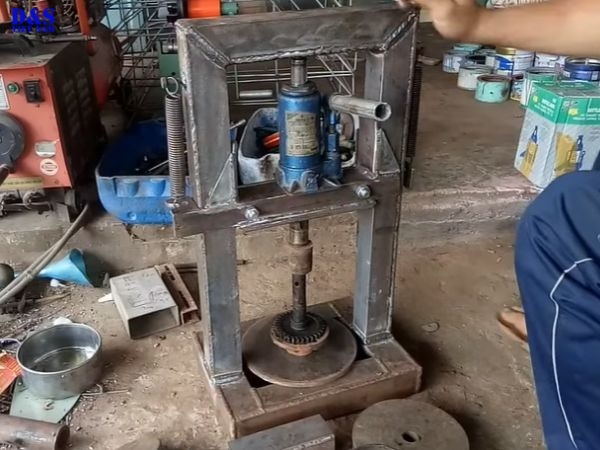

Máy ép thủy lực tự chế
Thiết bị được người dùng tự thiết kế và lắp ráp dựa trên nguyên lý hoạt động của máy ép thủy lực, cho phép tùy chỉnh kích thước, lực ép sao cho phù hợp với nhu cầu sử dụng đồng thời giúp tiết kiệm chi phí đáng kể so với việc mua các dòng máy thương mại có sẵn. Tuy nhiên, trong quá trình chế tạo và vận hành người sử dụng cần đảm bảo đúng kỹ thuật và tuân thủ các quy tắc an toàn.

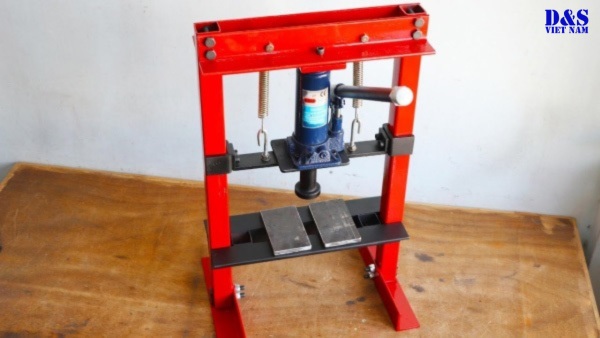

Máy ép thủy lực bằng tay
Thiết bị hoạt động thủ công có thiết kế nhỏ gọn, đơn giản và dễ sử dụng, được vận hành bằng tay gạt phù hợp với các công việc cần lực ép vừa phải không yêu cầu công suất quá lớn. Nhờ cấu tạo linh hoạt người dùng có thể dễ dàng kiểm soát và điều chỉnh lực ép theo nhu cầu đảm bảo độ chính xác và an toàn trong quá trình thao tác.

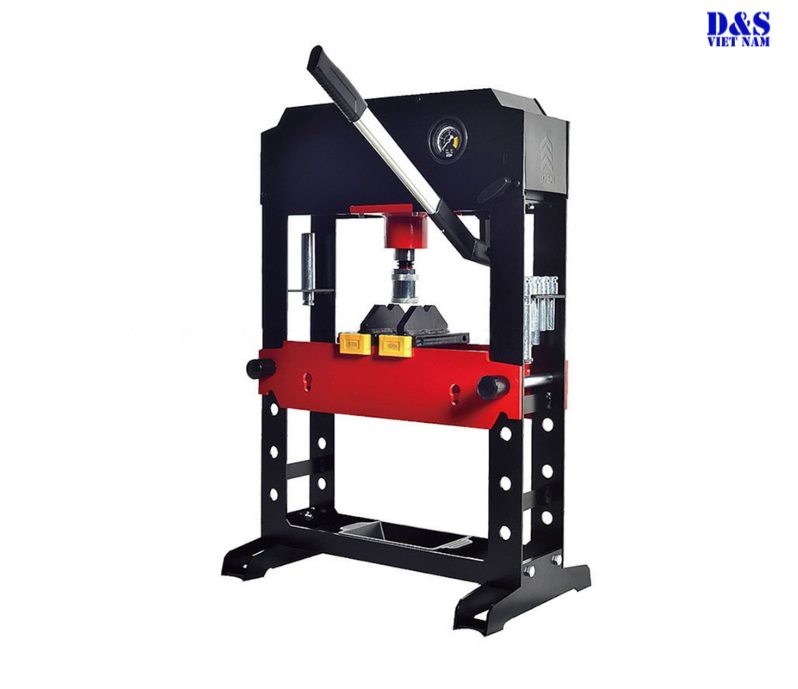

Máy ép thủy lực theo tải trọng
Thiết bị có công suất cao tạo ra lực ép mạnh và được ứng dụng trong công nghiệp. Sản phẩm có sức ép từ vài tấn đến hàng trăm tấn nhằm mục đích ép các vật liệu cứng, nặng.
Các loại máy ép khác
Bên cạnh đó còn có một số loại khác như máy ép thủy lực theo khuôn, máy ép có bơm điện hoặc máy ép thủy lực dùng trong các quy trình chuyên dụng. Mỗi loại máy sẽ có cấu tạo, công suất hoạt động riêng phù hợp với từng công việc.

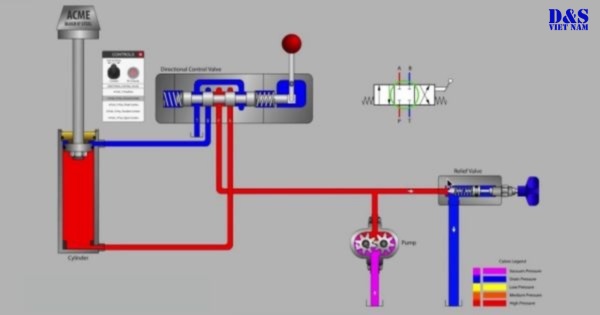

Nguyên lý hoạt động của máy ép thủy lực
Máy ép thủy lực vận hành dựa trên nguyên lý Pascal tức là khi tác dụng một áp suất lên chất lỏng trong hệ thống kín, áp suất sẽ truyền đều đến mọi điểm của chất lỏng và giữ nguyên giá trị trong toàn bộ hệ thống.
Thiết bị được trang bị hai chiếc kích thủy lực có kích thước khác nhau và được nối thông nhau bằng ống dẫn dầu. Mỗi xi-lanh chứa một piston với diện tích mặt cắt khác nhau, một lớn và một nhỏ.
Trong hệ thống có một piston hoạt động như một máy bơm áp dụng một lực cơ khí rất ít lên diện tích nhỏ của mặt cắt. Khi lực này được áp dụng sẽ tạo ra một áp suất trong chất lỏng và áp lực này sẽ truyền đến piston lớn thông qua chất lỏng.
Do diện tích mặt cắt của piston lớn lớn hơn nhiều lần so với piston nhỏ nên lực tác dụng lên nó cũng tăng lên tương ứng giúp tạo ra lực ép mạnh gấp hàng chục đến hàng trăm lần so với lực ban đầu.
Chính nhờ vậy máy ép thủy lực trở thành một công cụ mạnh mẽ và hiệu quả trong nhiều ngành công nghiệp, chế tạo đòi hỏi công suất nén lớn như uốn, ép.

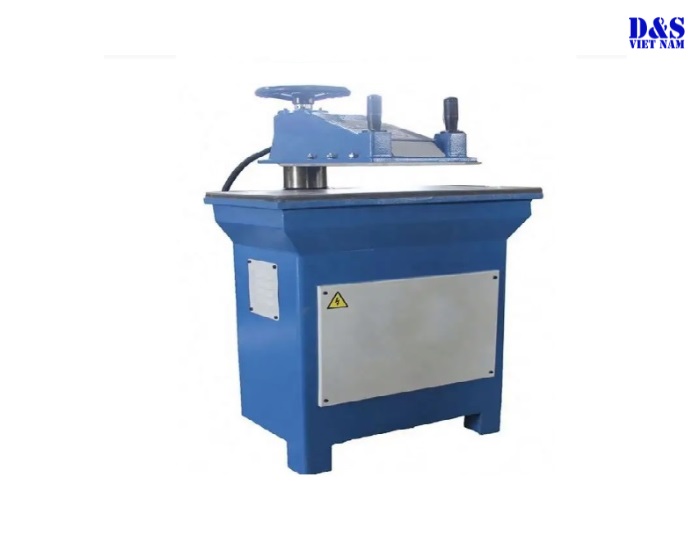

Các dạng máy ép thuỷ lực phổ biến hiện nay
Máy ép thủy lực được phân loại dựa trên nguyên lý hoạt động, cấu tạo, vật liệu gia công và mức công suất tạo lực ép. Mỗi loại máy sẽ phù hợp với một nhóm ứng dụng cụ thể:
- Máy ép thủy lực dạng C-frame: Có thiết kế khung hình chữ C nhỏ gọn dễ thao tác và quan sát trong quá trình làm việc. Thích hợp để ép, dập hoặc nắn các chi tiết nhỏ, mỏng và thường được sử dụng trong các xưởng gia công cơ khí, sản xuất linh kiện điện tử hoặc kim loại nhẹ.
- Máy ép thủy lực dạng H-frame: Được thiết kế với khung hình chữ H chắc chắn giúp tăng độ cứng và khả năng chịu tải. Phù hợp cho các công việc ép nặng, yêu cầu lực ép lớn và độ ổn định cao như gia công thép, ép khuôn, nắn khung xe.
- Máy ép thủy lực dạng đôi: Cho phép ép đồng thời hai mặt vật liệu giúp rút ngắn thời gian thao tác và tăng năng suất. Thường dùng trong sản xuất hàng loạt hoặc ép định hình sản phẩm phức tạp.
- Máy ép thủy lực đa chức năng: Tích hợp nhiều công năng trong cùng một thiết bị như ép, cắt, dập, đóng, hàn,…giúp tiết kiệm không gian và chi phí đầu tư. Được ưa chuộng trong các nhà máy cơ khí tổng hợp và sản xuất linh kiện công nghiệp.
- Máy ép thủy lực CNC: Được điều khiển tự động bằng máy tính cho độ chính xác và độ lặp lại cao phù hợp cho sản xuất công nghiệp hiện đại, yêu cầu hiệu suất cao và tính tự động hóa.
- Máy ép thủy lực điện: Sử dụng động cơ điện thay cho hệ thống dầu thủy lực giúp giảm tiếng ồn, tiết kiệm năng lượng và chi phí bảo trì. Máy hoạt động sạch sẽ, thân thiện với môi trường phù hợp cho các khu vực sản xuất cần độ an toàn cao.
- Máy ép thủy lực bằng tay: Có kích thước nhỏ gọn, vận hành đơn giản bằng tay gạt hoặc cần ép thích hợp cho các công việc nhẹ, yêu cầu độ chính xác.

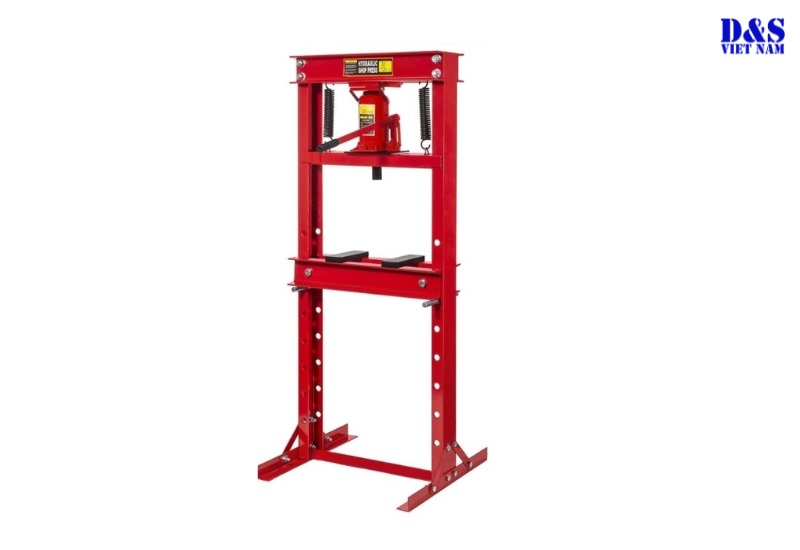

Một số loại máy ép thủy lực thông dụng
Máy ép thủy lực 16 tấn
Dòng máy có thiết kế nhỏ gọn nhưng vẫn đảm bảo lực ép mạnh mẽ lên đến 16 tấn phù hợp cho các công việc ép, nắn, tháo lắp chi tiết trong xưởng cơ khí hoặc bảo dưỡng thiết bị.
Máy được trang bị họng ép sâu 1200mm cho phép thao tác linh hoạt với nhiều loại vật liệu và chi tiết có kích thước khác nhau. Cơ cấu nâng, hạ bàn ép được điều chỉnh dễ dàng và cố định chắc chắn bằng hai chốt dọc khung máy giúp thay đổi vị trí ép nhanh chóng mà vẫn đảm bảo an toàn.
Máy ép thủy lực 20 tấn
Được làm làm từ chất liệu chắc chắn có khả năng chống ăn mòn, chống rỉ sét hiệu quả, máy có sức ép tối đa lên đến 20 tấn và kèm theo là đồng hồ đo áp. Thiết bị được sử dụng phổ biến trong các gara ô tô nhằm đáp ứng việc ép các vòng bi hoặc phụ kiện cơ khí khác.

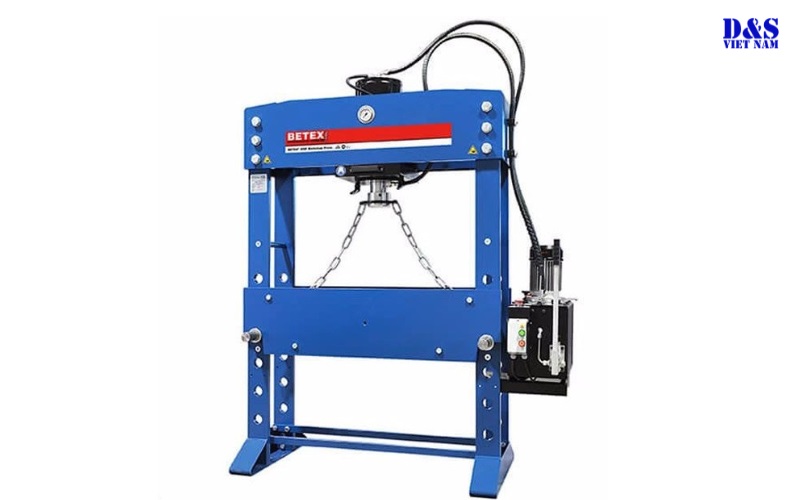

Máy ép thủy lực 25 tấn
Máy có công suất và lực ép mạnh hơn tối đa lên đến 25 tấn, độ dài kích thước máy 1100x300x1800mm. Xy lanh linh hoạt di chuyển theo phương ngang thích hợp cho các xưởng sản xuất, gara ô tô, cơ sở gia công kim loại hoặc ép định hình chi tiết có độ cứng cao.

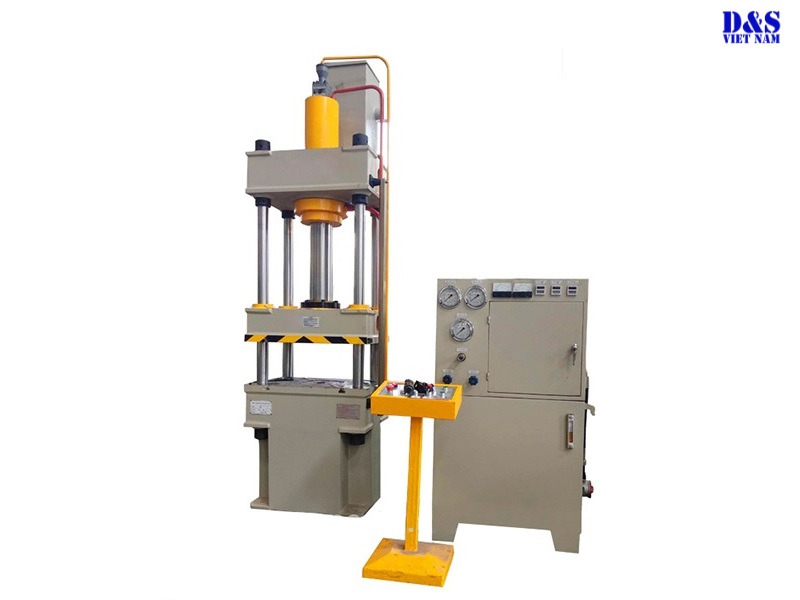

Máy ép thủy lực 40 tấn
Có lực ép tối đa lên đến 40 tấn với phạm vi làm việc từ 100 – 885 mm đáp ứng tốt nhu cầu ép, nắn hoặc tháo lắp chi tiết có kích thước và độ cứng lớn.
Thiết bị được ứng dụng rộng rãi trong các gara sửa chữa ô tô, xưởng cơ khí và xưởng sản xuất linh kiện với trọng lượng khoảng 255kg máy vận hành bằng hệ thống khí nén giúp thao tác nhẹ nhàng, ổn định và tiết kiệm sức người trong quá trình sử dụng.

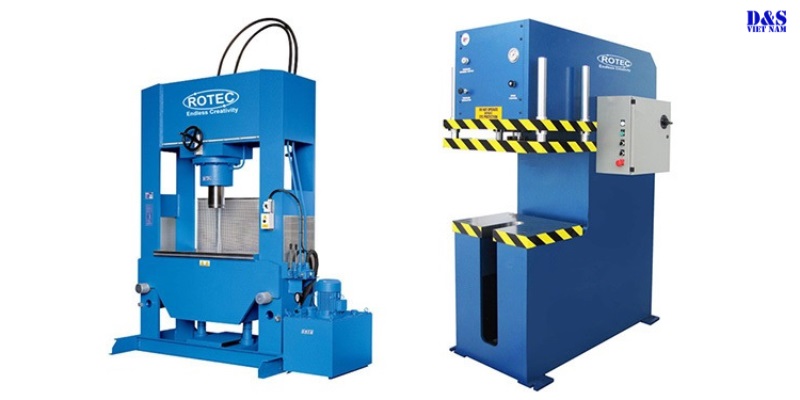

Máy ép thủy lực 60 tấn
Có lực ép tối đa 60 tấn và trọng lượng máy khoảng 800 kg được thiết kế theo kiểu ép ngang cho công suất mạnh mẽ giúp tăng hiệu quả làm việc và độ chính xác cao. Máy thường được sử dụng trong các ngành cơ khí nặng, chế tạo máy, luyện kim, sản xuất ô tô – xe tải hoặc các dây chuyền ép khuôn công nghiệp hiện đại.

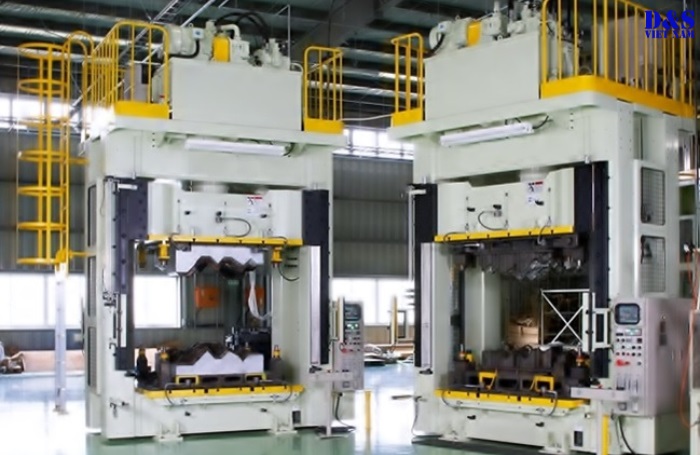

Máy ép thủy lực 100 tấn
Đây là dòng máy công nghiệp công suất lớn có khả năng tạo lực ép tối đa lên đến 100 tấn với trọng lượng khoảng 1.550 kg. Máy được chế tạo bằng khung thép chịu lực cao, đảm bảo độ bền và an toàn tuyệt đối khi vận hành.
Nhờ áp lực ép mạnh và tốc độ ép nhanh giúp rút ngắn thời gian gia công đặc biệt hiệu quả trong các công việc đòi hỏi lực ép lớn như nắn thép, ép khuôn kim loại.

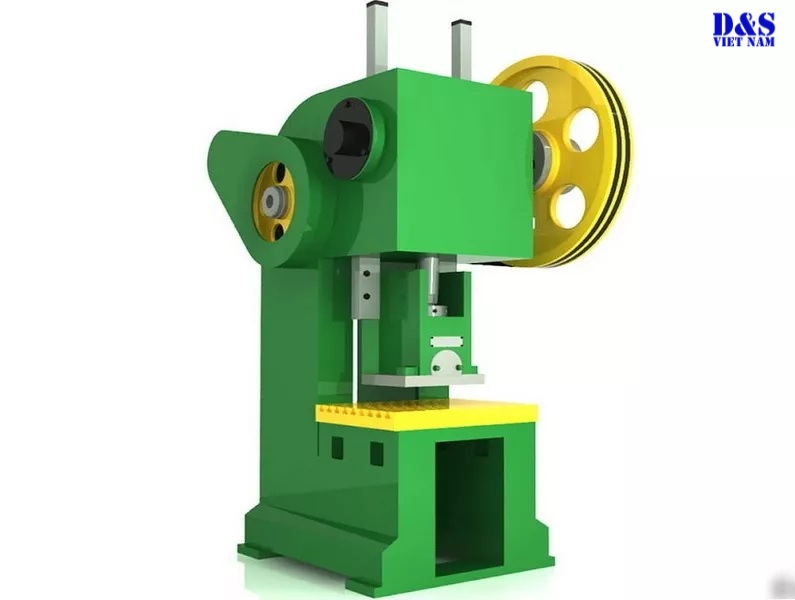

Ưu nhược điểm của máy ép thủy lực
- Hiệu suất làm việc cao: Tạo ra lực ép lớn đáp ứng được nhiều nhu cầu trong công nghiệp và đời sống.
- Tính linh hoạt cao: Có thể thực hiện đa dạng công việc như ép, nắn, uốn, dập, định hình nhiều loại vật liệu khác nhau.
- Tiết kiệm chi phí và công sức: Giúp tối ưu quy trình sản xuất giảm thời gian thao tác và hạn chế lao động thủ công.
- Độ chính xác và ổn định tốt: Duy trì áp lực đều đảm bảo sản phẩm có chất lượng và độ đồng nhất cao.
- Vận hành êm và an toàn: Hệ thống thủy lực hoạt động nhẹ nhàng, hạn chế tiếng ồn, an toàn cho người sử dụng.
- Tuổi thọ cao và dễ bảo dưỡng: Cấu tạo bền chắc, ít hư hỏng dễ kiểm tra và bảo trì định kỳ.

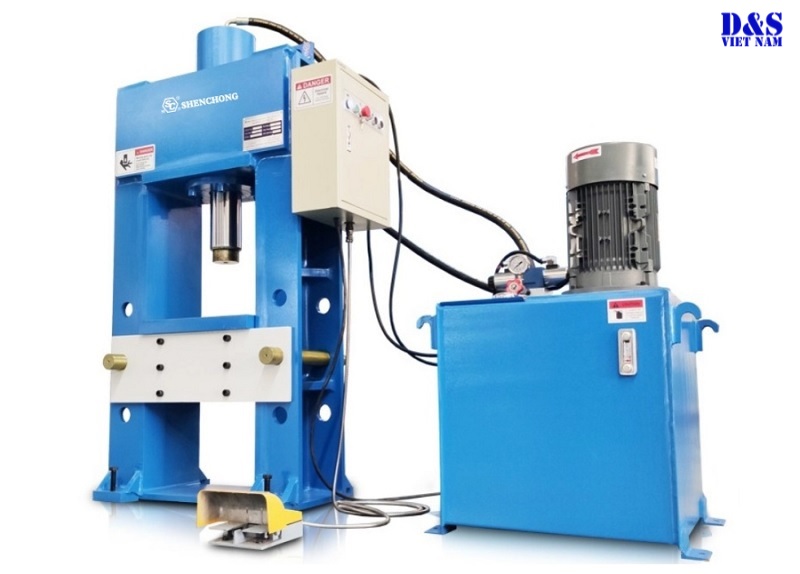

Ứng dụng máy ép thủy lực
- Được ứng dụng trong quá trình sản xuất linh kiện ô tô, xe máy, gia công kim loại, ép khuôn, dập tạo hình và nhiều hoạt động công nghiệp nặng khác giúp nắn chỉnh, ép, uốn, tháo lắp chi tiết một cách nhanh chóng và chính xác góp phần nâng cao năng suất và chất lượng sản phẩm.
- Các dòng máy ép thủy lực công suất nhỏ được sử dụng để ép dầu thực vật, nén gỗ, ép phế liệu, chế biến nguyên liệu hoặc xử lý vật liệu tái chế. Giúp giảm sức lao động, tiết kiệm thời gian và tăng hiệu quả làm việc trong các công việc hàng ngày.
- Dùng để nén, ép chặt rác thải, phế liệu kim loại, nhôm, nhựa giúp tiết kiệm không gian và dễ vận chuyển.
- Ứng dụng trong ép gạch, ép bê tông, ép gạch không nung hoặc định hình khuôn xây dựng.
- Sử dụng cho các ngành công nghiệp lớn như đóng gói thực phẩm, nguyên liệu, các ngành sản xuất phụ tùng ô tô, chế tạo gốm.

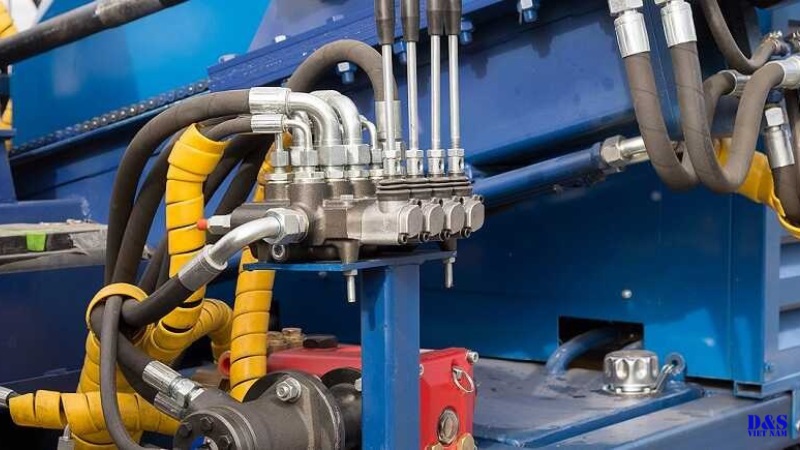

Áp suất làm việc ảnh hưởng như nào đến máy ép thủy lực
Ảnh hưởng của áp suất làm việc đến hiệu suất của máy ép thủy lực:
- Áp suất làm việc cao: Khi áp suất trong hệ thống tăng lực ép sinh ra lớn hơn giúp máy hoạt động mạnh mẽ và xử lý vật liệu hiệu quả hơn đặc biệt trong các công việc đòi hỏi lực nén cao.
- Áp suất làm việc thấp: Nếu áp suất không đủ lực ép giảm khiến máy khó đạt được hiệu suất mong muốn khả năng xử lý vật liệu cũng bị hạn chế đáng kể.
- Áp suất không ổn định: Việc dao động áp suất trong quá trình vận hành có thể dẫn đến hoạt động không đồng đều, dễ gây sự cố kỹ thuật ảnh hưởng đến độ bền và hiệu quả làm việc của máy.
- Áp suất vượt ngưỡng cho phép: Khi áp suất vượt quá giới hạn thiết kế các chi tiết và bộ phận thủy lực có thể bị hư hỏng làm giảm tuổi thọ máy và tăng nguy cơ mất an toàn trong quá trình vận hành.

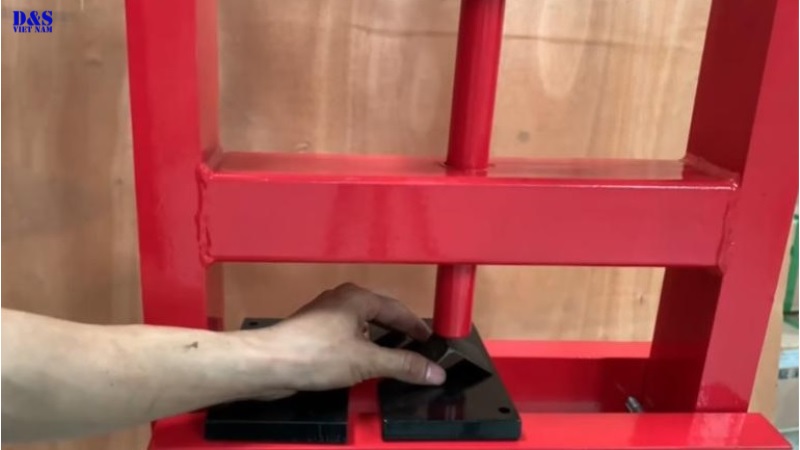

Yếu tố ảnh hưởng đến hiệu suất làm việc của máy ép thủy lực
- Áp suất làm việc: Áp suất cao giúp tăng lực ép nâng cao hiệu suất của máy.
- Chất lượng dầu thủy lực: Sử dụng dầu thủy lực đạt chuẩn giúp giảm ma sát, tản nhiệt tốt và duy trì hiệu suất ổn định trong thời gian dài.
- Kích thước piston: Piston có đường kính lớn tạo ra lực ép mạnh hơn giúp máy làm việc hiệu quả và ổn định hơn khi ép vật liệu có độ cứng cao.
- Hiệu suất bơm thủy lực: Bơm hoạt động ổn định giúp duy trì áp suất đều đặn tránh hiện tượng sụt áp từ đó cải thiện năng suất và độ chính xác của máy ép.
- Chất lượng van điều khiển: Van điều khiển chính xác và nhạy giúp điều tiết lưu lượng dầu hợp lý, đảm bảo máy vận hành mượt mà và an toàn.
- Ma sát giữa các chi tiết: Ma sát cao khiến năng lượng bị hao tổn làm giảm hiệu suất tổng thể và tăng nhiệt độ trong hệ thống.
- Tính chất vật liệu ép: Vật liệu quá cứng hoặc tải trọng quá lớn khiến máy phải hoạt động với áp suất cao hơn làm tăng tiêu hao năng lượng và giảm tuổi thọ linh kiện.
- Độ chính xác khi lắp đặt: Lắp đặt đúng kỹ thuật giúp máy hoạt động ổn định, êm và đạt hiệu suất tối đa.
- Tần suất và thời gian sử dụng: Vận hành liên tục trong thời gian dài có thể làm giảm hiệu suất, tăng mài mòn ảnh hưởng đến độ bền và tuổi thọ máy.
Một số sự cố thường gặp trong quá trình vận hành máy ép thủy lực
- Mất áp suất làm việc: Áp suất trong hệ thống giảm đột ngột khiến lực ép yếu hoặc không đủ để thực hiện công việc. Nguyên nhân thường do rò rỉ dầu, hỏng van hoặc bơm thủy lực hoạt động kém.
- Rò rỉ dầu thủy lực: Dầu bị rò ra ngoài ở gioăng, phớt, khớp nối hoặc ống dẫn, gây hao dầu, giảm áp suất và mất an toàn trong quá trình vận hành.
- Máy không khởi động hoặc dừng đột ngột: Có thể do lỗi nguồn điện, hỏng công tắc, bơm thủy lực bị kẹt hoặc hệ thống điều khiển gặp trục trặc.
- Tiếng ồn bất thường khi vận hành: Phát ra tiếng kêu lớn hoặc rung lắc mạnh thường do thiếu dầu, không khí lọt vào hệ thống, bơm bị mòn hoặc van điều khiển hoạt động không ổn định.
- Lực ép không đạt yêu cầu: Máy tạo ra lực ép yếu, không đồng đều có thể do áp suất thấp, piston bị rò, van hỏng hoặc dầu bị nhiễm bẩn.
- Nhiệt độ dầu quá cao: Dầu thủy lực nóng nhanh làm giảm độ nhớt và hiệu suất truyền lực. Điều này thường do hệ thống làm mát kém, ma sát cao hoặc bơm hoạt động quá tải.
- Máy vận hành không ổn định: Hoạt động lúc mạnh lúc yếu thường do áp suất dao động, dầu bẩn, hoặc lỗi trong hệ thống điều khiển.
- Tắc nghẽn đường ống hoặc bộ lọc dầu: Làm cản trở dòng chảy của dầu gây sụt áp và giảm hiệu suất máy.
- Hư hỏng hoặc mất kiểm soát van điều khiển: Khi van bị kẹt, rò hoặc hỏng dầu không được phân phối đúng hướng khiến máy mất kiểm soát hoặc dừng hoạt động.
Cách sử dụng và bảo quản máy ép thủy lực
Cách sử dụng:
Để đảm bảo máy ép thủy lực hoạt động ổn định và bền bỉ cần tuân thủ quy trình sau:
Bước 1: Kiểm tra tổng thể trước khi vận hành:
Trước khi khởi động cần quan sát kỹ tình trạng bên ngoài của máy đặc biệt chú ý đến bơm dầu, hệ thống ống dẫn và cụm thủy lực nhằm phát hiện sớm rò rỉ hoặc hư hỏng.
Bước 2: Thiết lập áp suất làm việc:
Điều chỉnh mức áp suất phù hợp với loại vật liệu và yêu cầu công việc không nên cài đặt áp suất vượt quá giới hạn kỹ thuật để tránh gây hư hại cho thiết bị.
Bước 3: Tiến hành ép:
Trong quá trình vận hành không đặt tay hoặc vật cản vào vùng ép tuân thủ các hướng dẫn an toàn và dừng máy ngay nếu phát hiện dấu hiệu bất thường.
Bảo quản:
Bảo dưỡng đúng cách giúp máy duy trì hiệu suất và kéo dài tuổi thọ. Người sử dụng nên thực hiện định kỳ theo các bước sau:
- Kiểm tra và thay dầu thủy lực: Dầu thủy lực nên được thay mới định kỳ để duy trì độ nhớt và tránh tạp chất gây mài mòn các chi tiết.
- Bảo dưỡng xi-lanh và piston: Thường xuyên kiểm tra độ kín và tình trạng phớt, tránh hiện tượng rò rỉ dầu làm giảm áp suất và hiệu suất ép.
- Vệ sinh tổng thể máy: Làm sạch bụi bẩn, dầu thừa và mạt kim loại bám trên thân máy để hạn chế ăn mòn, đồng thời giữ hệ thống làm việc ổn định lâu dài.

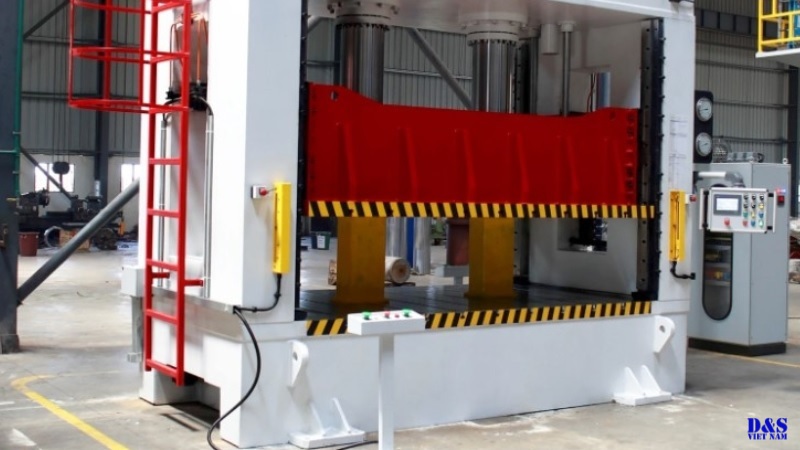

Tiêu chí lựa chọn máy ép thủy lực
Để chọn được máy ép thủy lực phù hợp với nhu cầu sử dụng, người mua nên xem xét kỹ một số yếu tố sau:
- Công suất và tải trọng làm việc: Tùy theo đặc thù công việc cần lựa chọn máy có lực ép và công suất tương ứng. Nếu máy có công suất quá lớn sẽ gây lãng phí điện năng và chi phí đầu tư. Ngược lại, máy quá yếu sẽ không đáp ứng được yêu cầu sản xuất.
- Kích thước và kiểu dáng máy: Cần cân nhắc diện tích không gian làm việc trước khi mua. Hiện nay có nhiều loại từ máy mini cỡ nhỏ cho đến máy công nghiệp hạng nặng phù hợp cho từng mục đích sử dụng khác nhau.
- Chất lượng vật liệu và độ bền: Ưu tiên chọn máy được chế tạo từ thép hợp kim hoặc vật liệu chịu lực cao có khả năng chống ăn mòn, đảm bảo độ ổn định và tuổi thọ lâu dài khi vận hành ở áp suất lớn.
- Thương hiệu và chính sách bảo hành: Nên lựa chọn máy đến từ nhà sản xuất uy tín có chế độ bảo hành rõ ràng và dịch vụ hậu mãi tốt giúp người dùng yên tâm trong suốt quá trình sử dụng và bảo trì.
Trên đây là toàn bộ thông tin về máy ép thủy lực mong rằng với những chia sẻ trên giúp bạn có cái nhìn tổng quan hơn về sản phẩm. Hãy liên hệ với chúng tôi ngay hôm nay để được tư vấn và báo giá cụ thể nhất nhé, Ngoài ra quý khách hàng có nhu cầu mua bộ nguồn thủy lực hãy liên hệ ngay với chúng tôi.
