Trong hệ thống đường ống công nghiệp hiện đại việc điều khiển chính xác lưu lượng, áp suất và nhiệt độ dòng chảy là yếu tố then chốt giúp tối ưu hóa hiệu suất vận hành. Trong số các loại thiết bị tự động hóa thì van cầu điều khiển khí nén được sử dụng phổ biến hơn cả nhờ khả năng điều tiết chính xác, phản hồi nhanh và độ bền cao. Bài viết dưới đây cùng chúng tôi tìm hiểu chi tiết hơn về cấu tạo cũng như ưu nhược điểm của loại van này nhé!

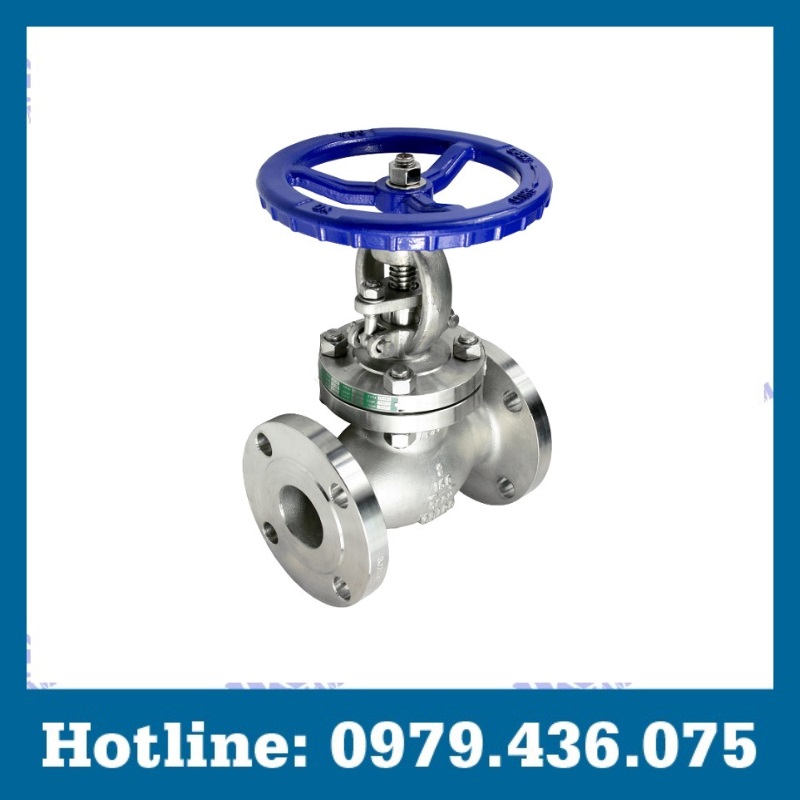

Van cầu điều khiển khí nén là gì?

Van cầu điều khiển khí nén là dạng van công nghiệp sử dụng bộ điều khiển khí nén để đóng mở tự động nhằm thay thế các loại van cầu sử dụng bằng tay giúp tăng năng suất hoạt động, kiểm soát dòng chảy một cách dễ dàng.

Van cầu điều khiển khí nén thường được làm bằng chất liệu cao cấp như inox, thép có khả năng chịu nhiệt độ 400 độ C. Van điều tiết được lưu lượng và kiểm soát lưu lượng theo dạng vô cấp tuyến tính phần trăm góc mở và dạng mở đóng hoàn toàn on off.

Van có đa dạng các loại kích thước như DN15, DN20, DN25, 32A, 40A, 50A – 100A, 125A, 150A, 200A – 1000A.

Cấu tạo van cầu điều khiển khí nén

Van cầu điều khiển khí nén được cấu tạo gồm các bộ phận chính như:

Thân van:

• Được làm từ chất liệu inox, gang dẻo, thép….đây là bộ phận tiếp xúc trực tiếp với lưu chất trên đường ống khi đi qua thân van. Bên trong thân van gồm các bộ phận như trục van, gioăng làm kín, đĩa van kết nối hai đầu theo dạng mặt bích, nối ren hoặc hàn.
• Thân van dạng chữ ngã dùng để phân chia đổi hướng dòng chảy, với hai cổng vào – ra cho phép dòng chảy đi thẳng qua đối diện nhau hoặc bên trong van, bố trí vuông góc nhau tùy vào yêu cầu hệ thống.
• Nhờ vào cấu tạo đặc biệt van cầu dạng chữ ngã thường được ứng dụng trong các hệ thống yêu cầu làm việc với chất lỏng có độ nhớt cao, chứa tạp chất hoặc có tính ăn mòn như hơi nước, dầu nóng, axit, kiềm,…

Thiết bị truyền động khí nén:

• Được làm từ hợp kim nhôm có khả năng chống ăn mòn tốt có đặc tính mềm và nhẹ. Bên trong thiết bị gồm các bộ phận chính piston, xilanh, lò xo và các chi tiết dẫn hướng. Các bộ phận được lắp ráp và liên kết chặt chẽ với nhau để tạo thành một cơ cấu truyền động, chuyển đổi áp suất khí nén thành chuyển động thẳng tuyến tính lên xuống.
• Tùy theo nguyên lý hoạt động bộ truyền động khí nén được chia làm hai loại chính: tác động kép dùng để cấp khí nén 2 lần một lần để mở và một lần để đóng và tác động đơn chỉ cần cấp khí một lần quá trình đóng van được thực hiện nhờ lực đàn hồi của lò xo bên trong.

Thông số của van cầu điều khiển khí nén

• Tên thiết bị: Van cầu điều khiển khí nén
• Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, Dn125, DN150, DN200…
• Cấu tạo trục: Thép không gỉ
• Cấu tạo đệm: Teflon PTFE
• Thân van: Gang, Thép, Inox
• Đĩa, Trục: Inox 304, inox 316
• Gioăng: PTFE, Teflon, cao su tổng hợp
• Nhiệt độ: Max 480 độ C
• Áp suất: PN10 – PN40
• Kiểu lắp: Mặt bích, lắp ren, hàn
• Chế độ điều khiển: Tuyến tính hoặc dạng on off

Các loại van cầu điều khiển khí nén hiện nay

Dưới đây là các loại van cầu điều khiển khí nén phổ biến hiện nay và được phân loại theo nhiều tiêu chí khác nhau:

Phân loại theo kiểu đóng mở

• Van cầu ON/OFF: Đây là dòng van chỉ có hai trạng thái hoạt động: đóng hoàn toàn hoặc mở hoàn toàn, không thích hợp để sử dụng trong các hệ thống cần kiểm soát lưu lượng.
• Van cầu điều tiết tuyến tính: Ngoài khả năng mở hoặc đóng hoàn toàn như loại ON/OFF, van tuyến tính còn đảm nhiệm chức năng điều chỉnh lưu lượng bằng cách thay đổi mức độ mở của van. Nhờ vào khả năng vận hành linh hoạt này, van tuyến tính thường được ưu tiên lựa chọn hơn do có thể áp dụng được trong cả hai chế độ hoạt động.

Phân loại theo chất liệu

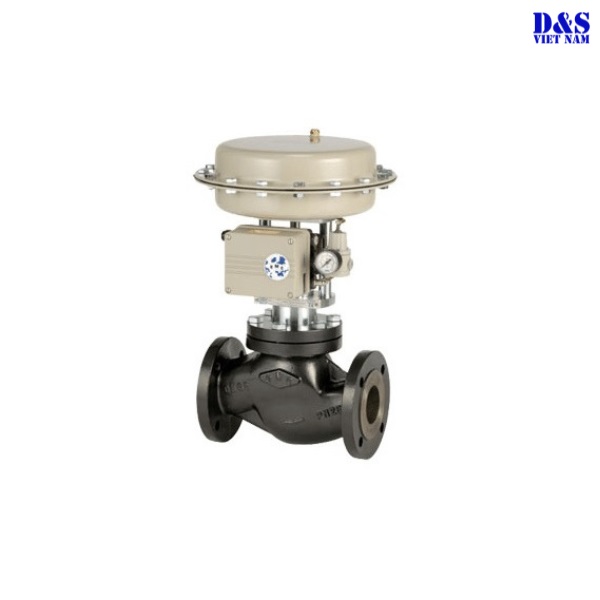

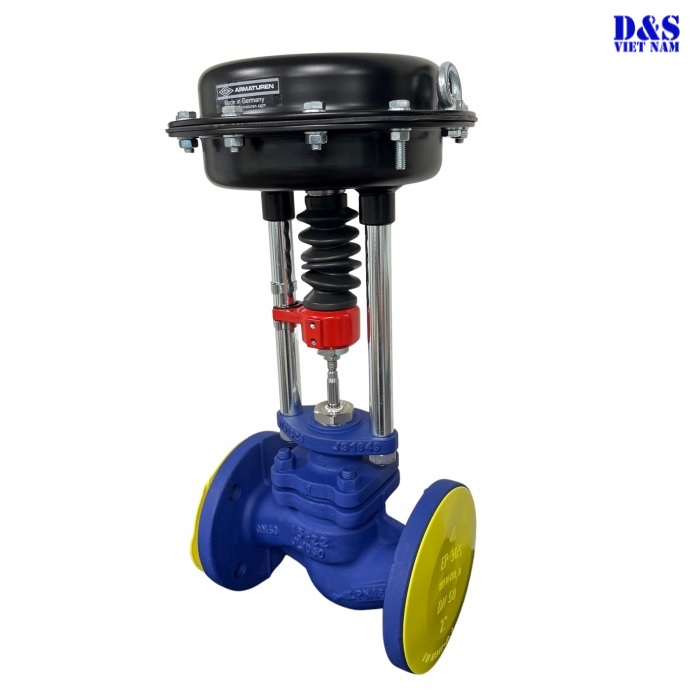

Van cầu gang điều khiển

Được chế tạo từ vật liệu gang và được điều khiển bằng một bộ truyền động tự động. Đây là loại van có giá thành rẻ nhất, chịu được áp lực và nhiệt độ cao lên đến 180 độ C, áp lực PN20.

Loại van này chuyên dùng cho các hệ thống yêu cầu điều khiển lưu lượng ổn định đặc biệt trong môi trường có áp suất và nhiệt độ vừa phải.

Thông số van gồm:

• Size ống: 15A – 500A
• Vật liệu thân: Gang dẻo
• Vật liệu trục, đĩa: inox 304
• Áp lực max: 16bar
• Nhiệt độ max: 250 độ C

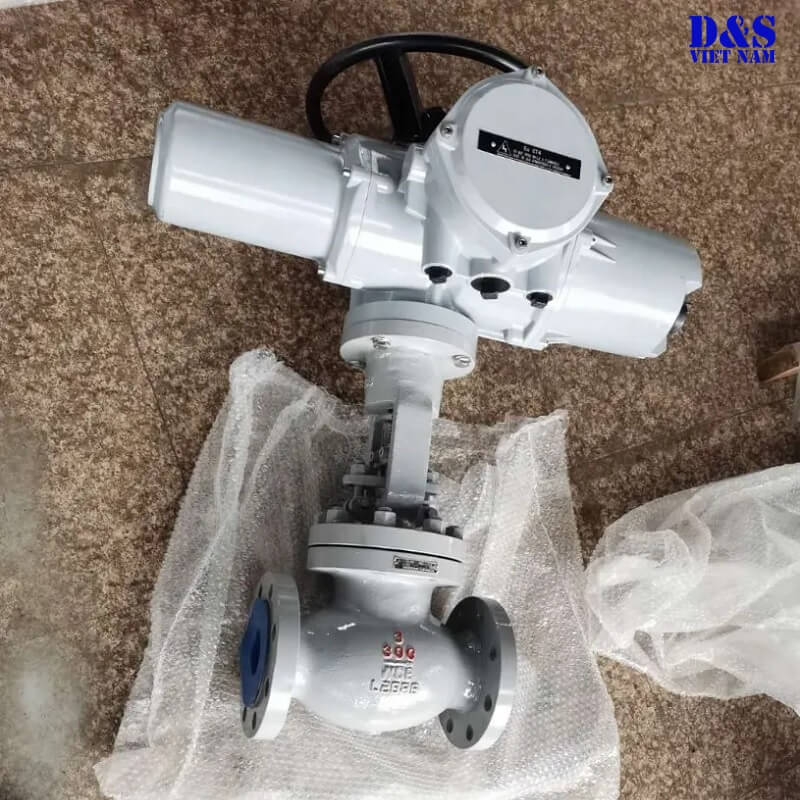

Van cầu thép điều khiển

Đây là bản nâng cấp hơn so với van cầu gang điều khiển là một giải pháp tự động hóa mạnh mẽ cho các hệ thống công nghiệp đòi hỏi khả năng kiểm soát lưu lượng chính xác và tin cậy.

Van được chế tạo từ thép có độ bền vượt trội chịu được áp suất và nhiệt độ cùng với khả năng chống ăn mòn tốt trong nhiều môi trường khắc nghiệt có thể chịu được lên đến 200 bar, nhiệt độ chịu đựng của van max 500 độ C.

Van cầu thép điều khiển được ứng dụng trong nhiều ngành nghề như dầu khí, hóa chất, nhà máy điện, và luyện kim.

Thông số van gồm:

• Kích cỡ van: 15A – 600A
• Vật liệu thân: Thép
• Vật liệu trục, đĩa: inox 304
• Áp lực max: 16bar – 40 bar
• Nhiệt độ max: 400 độ C

Van cầu inox điều khiển khí nén

Van cầu inox điều khiển khí nén là loại van sử dụng khí nén để điều khiển đóng mở hoặc điều tiết lưu lượng dòng chảy. Được làm từ inox 304 hoặc inox 316 có khả năng chống ăn mòn cao thích hợp cho môi trường có hóa chất, nước muối, thực phẩm, dược phẩm.

Thông số van gồm:

• Đường kính van: ½” – 12”
• Vật liệu thân: Inox 304, 316
• Vật liệu trục, đĩa: inox 304. 316
• Áp lực max: 16bar – 25bar
• Nhiệt độ max: 350 độ C

Phân loại theo kiểu phương thức kết nối

Van cầu nối ren: Có thiết kế phần đầu với các vòng ren, cho phép người dùng dễ dàng lắp đặt bằng cách xoay vặn theo đúng chiều cho đến khi đảm bảo độ chặt cần thiết. Phù hợp với các hệ thống có áp suất làm việc thấp và đường kính ống nhỏ hơn DN50.

Van cầu mặt bích: Kiểu kết nối sử dụng các mặt bích được chế tạo theo tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS… Trước khi lắp van, cần xác định chính xác loại mặt bích tương ứng với hệ thống ống dẫn để đảm bảo sự tương thích. Kiểu kết nối này mang lại sự thuận tiện khi cần tháo lắp bảo trì và đảm bảo độ kín cao, ngăn chặn hiện tượng rò rỉ lưu chất. Van mặt bích thường được lắp đặt cho các tuyến ống có kích thước lớn hơn DN50.

Nguyên lý hoạt động van cầu điều khiển khí nén

Van cầu điều khiển bằng khí nén hoạt động nhờ áp lực khí nén trong khoảng từ 2 bar đến 8 bar để thực hiện thao tác đóng mở van. Khí nén được dẫn qua van điện từ sau đó truyền tới bộ truyền động khí nén tại đây áp suất khí sẽ đẩy piston di chuyển xuống hoặc nén lò xo giúp van đóng lại.

Khi ngừng cấp khí nén lò xo sẽ tự động đàn hồi đẩy piston trở lại vị trí ban đầu làm van mở ra hoặc trong một số cấu hình khí nén tiếp tục được cấp để đẩy piston lên giúp van mở ra.

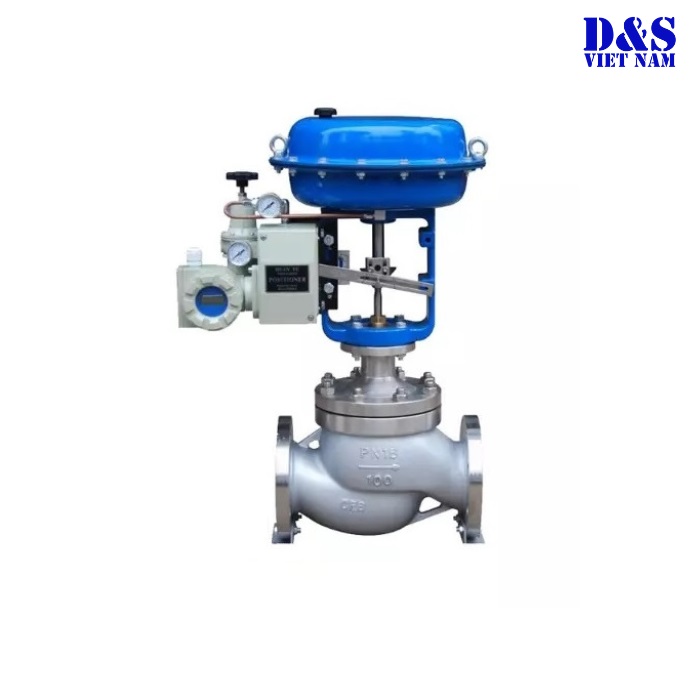

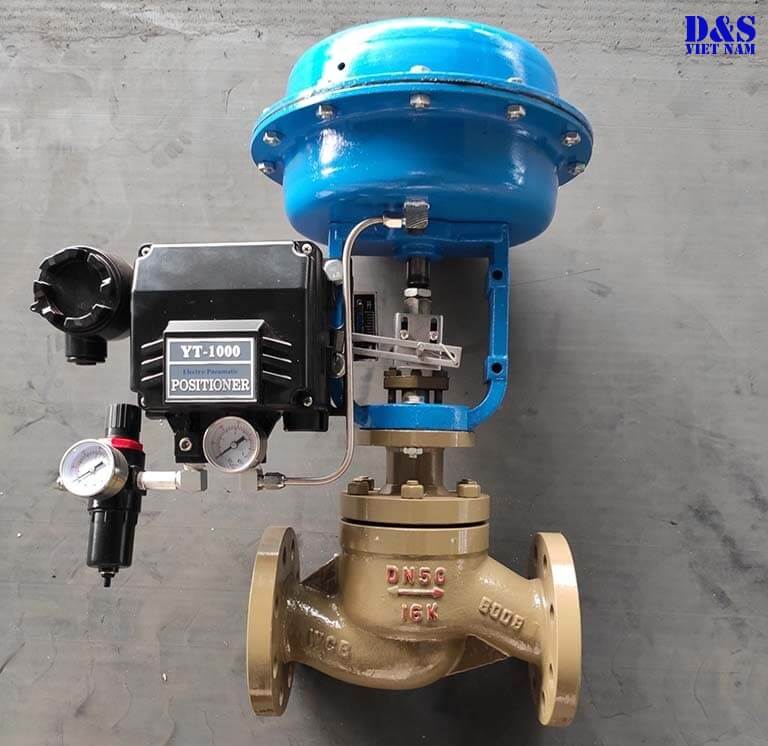

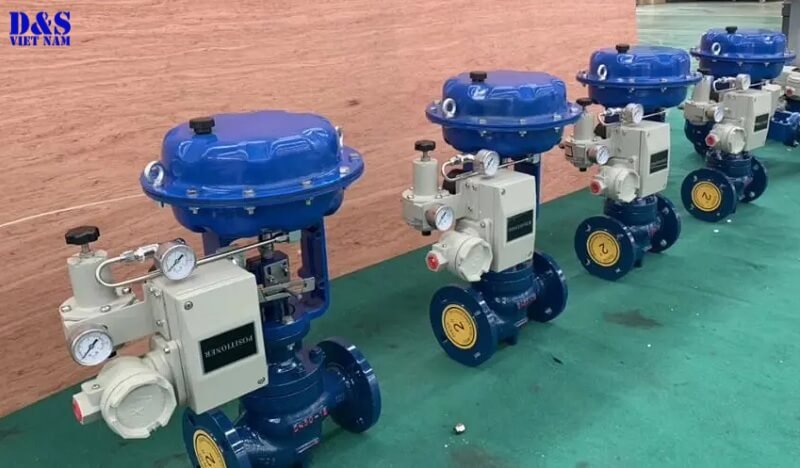

Đối với van cầu khí nén điều khiển tuyến tính vô cấp sử dụng tín hiệu điều khiển 4–20mA, piston được điều khiển nâng lên từng đoạn theo mức tín hiệu cho phép điều tiết chính xác lưu lượng dòng chảy qua van tùy theo nhu cầu vận hành.

Ưu nhược điểm của van cầu điều khiển khí nén

Ưu điểm:

• Thời gian đóng mở nhanh chóng thông thường một chu trình đóng mở chỉ mất 3-5 giây thích hợp cho các ứng dụng cần phản ứng nhanh với sự thay đổi của hệ thống.
• Hoạt động bằng khí nén nên không có nguy cơ cháy nổ, chập điện đảm bảo an toàn khi sử dụng trong môi trường có nhiệt độ cao.
• Thân van được làm từ gang, thép hoặc inox cho phép van chịu được áp suất, nhiệt độ cao và chống ăn mòn trong nhiều môi trường lưu chất khác nhau.
• Cấu tạo đơn giản các bộ phận tách rời nên dễ dàng để bảo dưỡng hoặc thay thế.
• Thiết kế đĩa van cho phép kiểm soát dòng chảy tuyến tính phù hợp cho các hệ thống điều khiển tự động.
• Kết nối đa dạng có thể kết nối với đường ống dạng lắp ren hoặc lắp bích tùy vào kích cỡ.
• Được ứng dụng rộng rãi trong nhiêu hệ thống môi trường lưu chất khác nhau: nước, hơi nóng, khí nén.

Nhược điểm:

• Cần hệ thống khí nén có áp suất ổn định để đảm bảo vận hành liên tục.
• So với các loại van thủ công van cầu khí nén thường có giá thành cao hơn.
• Để van hoạt động hiệu quả cần phải có hệ thống cung cấp khí nén ổn định.
• Với van có kích thước lớn việc đóng mở van sẽ khó khăn và cần cấp lượng khí nén tương đối lớn.

Ứng dụng van cầu điều khiển khí nén

• Sử dụng trong nhà máy sản xuất hơi nước, lò hơi, lò sấy.
• Dùng trong lò hơi công nghiệp, hệ thống sấy, gia nhiệt.
• Ứng dụng trong trạm xử lý nước công nghiệp và đô thị.
• Dùng để kiểm soát hơi, nước nóng, hóa chất tẩy rửa và các dòng chảy có độ nhớt trong dây chuyền sản xuất ngành giấy, dệt nhuộm và xi măng.
• Điều tiết lưu lượng bột giấy, hóa chất xử lý trong nhà máy sản xuất giấy và bao bì.
• Ứng dụng trong hệ thống sản xuất thuốc, dung dịch y tế, hệ thống lọc và tiệt trùng.
• Ứng dụng trong các hệ thống điều áp, gia nhiệt trong ngành luyện kim.
• Được dùng để kiểm soát dòng chảy của nước làm mát, dầu nhiệt, khí nén trong tuabin và lò hơi của nhà máy điện.

Bảng giá van cầu điều khiển khí nén tại Thủy Lực Khí Nén D&S

Thủy lực khí nén D&S đang là địa chỉ phân phối trực tiếp van khí nén cầu điều khiển cho các hệ thống hơi, lò hơi công nghiệp trên toàn quốc. Với đa dạng kích thước, màu sắc sẵn sàng phục vụ khách hàng mọi lúc mọi nơi với giá thành cạnh tranh tốt nhất thị trường.

Liên hệ ngay với chúng tôi qua số Hotline: 0979 436 075 để được tư vấn, báo giá cụ thể nhất nhé.

Thủy Lực Khí Nén D&S – Địa chỉ cung cấp van cầu điều khiển khí nén

Thủy Lực Khí Nén D&S là đơn vị uy tín hàng đầu cung cấp các loại van cầu điều khiển khí nén với đa dạng chủng loại và mẫu mã đáp ứng mọi nhu cầu sử dụng trong công nghiệp và dân dụng.

Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị thủy lực và khí nén, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá cả hợp lý và dịch vụ chuyên nghiệp nhất.

Tại Thủy lực khí nén D&S bạn có thể thấy đa dạng các loại sản phẩm các loại van cầu điều khiển khí nén với nhiều dải đo, kích thước và chất liệu khác nhau. Tất cả sản phẩm đều được kiểm tra kỹ lưỡng trước khi đến tay khách hàng. Cam kết cung cấp sản phẩm chính hãng, có nguồn gốc xuất xứ rõ ràng, đảm bảo độ chính xác và độ ổn định của đồng hồ trong quá trình sử dụng.

Thủy Lực Khí Nén luôn nỗ lực mang đến cho khách hàng những sản phẩm với giá cả tốt nhất trên thị trường. Bên cạnh đó, đội ngũ nhân viên giàu kinh nghiệm, sẵn sàng tư vấn và hỗ trợ khách hàng lựa chọn sản phẩm phù hợp.

Nếu quý khách có câu hỏi hay thắc mắc gì về sản phẩm hãy liên hệ với chúng tôi qua số Hotline để được tư vấn và hỗ trợ nhé!

Thông tin liên hệ

Công ty TNHH Kỹ thuật D&S Việt Nam

• Địa chỉ: Số 4 ngõ 283 Phố Yên Duyên – Phường Yên Sở –  Quận Hoàng Mai – TP Hà Nội
• Trụ sở công ty: Thôn Lâm Hộ, Xã Thanh Lâm, Huyện Mê Linh, Thành phố Hà Nội, Việt Nam  Hotline: 0979 436 075
• Email: thuykhidiends@gmail.com
• Facebook: https://www.facebook.com/thuykhi331
• Website: https://thuyluckhinends.com/

Lưu ý khi sử dụng van cầu điều khiển khí nén

• Lựa chọn van phù hợp: Xác định rõ van sẽ sử dụng trong môi trường nào giúp van đảm bảo có dải áp suất và nhiệt độ chịu đựng cao hơn điều kiện vận hành thực tế của hệ thống.
• Lắp đặt đúng hướng dòng chảy: Cần lắp đúng chiều để đảm bảo chức năng đóng mở hiệu quả và tránh hư hỏng ty van. Lắp đặt van ở vị trí dễ tiếp cận để thuận tiện cho việc kiểm tra, bảo trì và sửa chữa.
• Làm sạch đường ống: Trước khi lắp đặt van làm sạch đường ống để loại bỏ cặn bẩn, bùn đất, tạp chất rắn vì dễ gây mài mòn, xước đĩa van.
• Không vượt quá giới hạn nhiệt độ và áp suất: Cần tuân thủ đúng giới hạn áp suất và nhiệt độ làm việc theo thông số kỹ thuật của nhà sản xuất.
• Kiểm tra định kỳ: Bảo trì định kỳ để kiểm tra độ kín, độ nhạy của bộ truyền động tình trạng gioăng, ty van và piston.

Hy vọng bài viết trên giúp bạn hiểu rõ hơn về van cầu điều khiển khí nén nếu bạn còn bất kỳ thắc mắc về sản phẩm hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ nhé!
