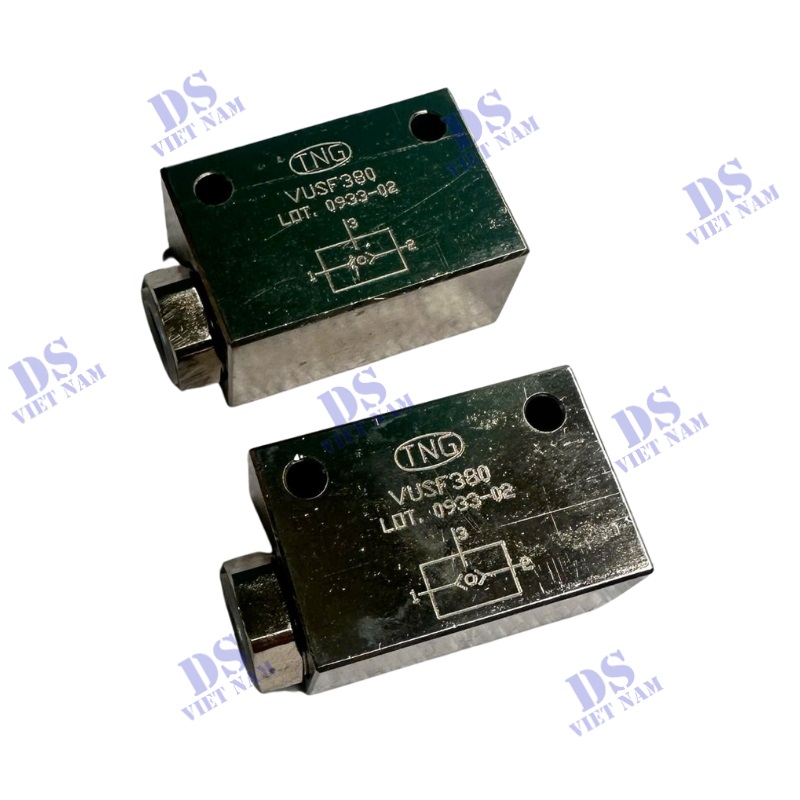

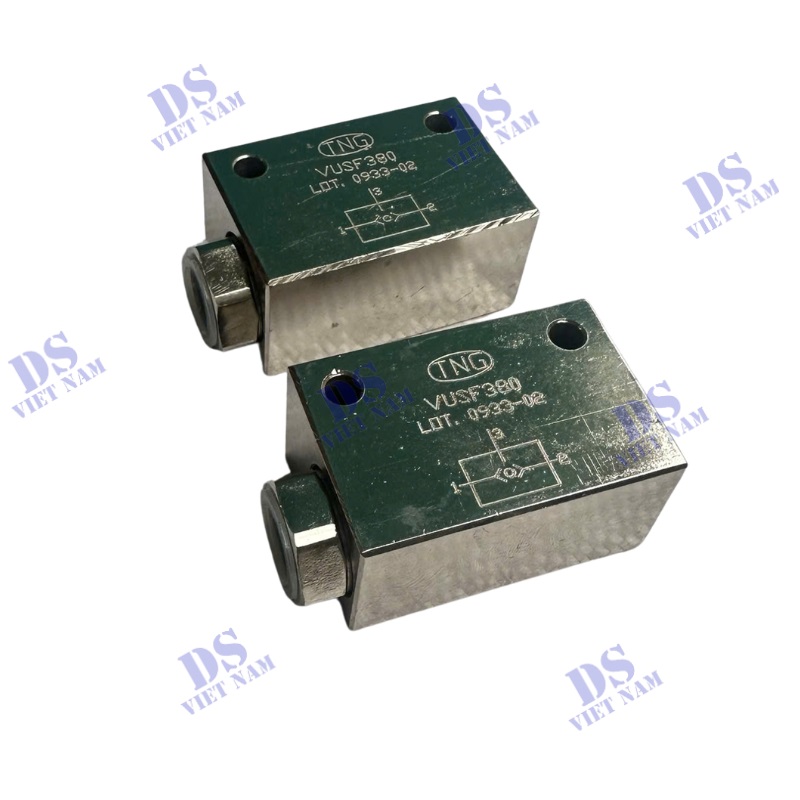

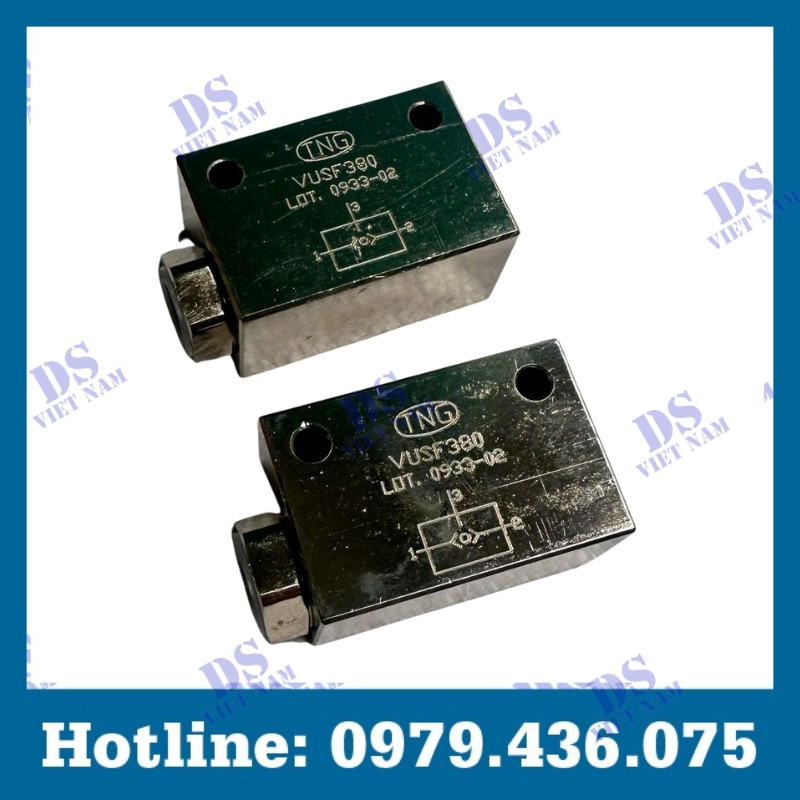

Van chia dòng thủy lực TNG VUSF380

Van chia dòng thủy lực TNG VUSF380 là thiết bị dùng để phân phối dòng dầu từ một đường cấp sang hai nhánh trong mạch thủy lực. Sản phẩm được thiết kế dạng block 3 cổng nhỏ gọn, thuận tiện bố trí trực tiếp trên cụm máy, giá đỡ hoặc các hệ thống thủy lực có không gian lắp đặt hạn chế.

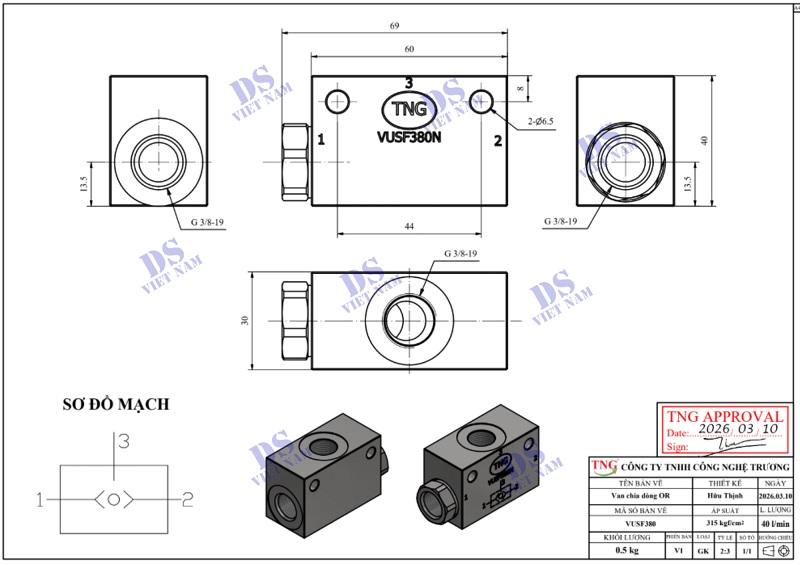

VUSF380 sở hữu lưu lượng danh nghĩa 40 L/min, áp suất làm việc 315 kgf/cm² và sử dụng 3 cổng dầu ren G 3/8-19. Theo sơ đồ, cổng số 3 là cổng vào, trong khi cổng số 1 và số 2 đảm nhiệm chức năng đưa dòng dầu đến hai nhánh ra. Kích thước tổng thể của van là 69 × 30 × 40 mm, khối lượng 0.5 kg.

Thông số van chia dòng thủy lực TNG VUSF380

• Mã sản phẩm: VUSF380
• Chức năng: Van chia dòng, 3 cổng
• Lưu lượng danh nghĩa: 40 L/min
• Áp suất làm việc: 315 kgf/cm²
• Cổng dầu: G 3/8-19, 3 cổng
• Kích thước bao: 69 x 30 x 40 mm
• Lỗ gá lắp: 2 x Ø6.5 mm, bước tâm 60 mm
• Khối lượng: 0.5 kg

Ưu điểm của van chia dòng thủy lực TNG VUSF380

Một trong những ưu điểm nổi bật của TNG VUSF380 là thiết kế block nhỏ gọn nhưng đáp ứng lưu lượng danh nghĩa lên đến 40 L/min. Kích thước 69 × 30 × 40 mm giúp van dễ dàng bố trí tại nhiều vị trí khác nhau mà không chiếm quá nhiều diện tích của cụm thủy lực.

Van có áp suất làm việc 315 kgf/cm², phù hợp với nhiều hệ thống thủy lực công nghiệp vận hành ở áp suất cao, cấu tạo 3 cổng giúp dòng dầu từ cổng vào số 3 được phân phối sang hai nhánh thông qua cổng 1 và cổng 2.

Các vị trí cổng được ký hiệu rõ ràng giúp kỹ thuật viên thuận tiện xác định đường dầu trong quá trình thiết kế và lắp đặt, kết nối ren G 3/8-19 cũng cung cấp thông số cụ thể để lựa chọn phụ kiện đường ống tương thích.

Ngoài ra, VUSF380 có 2 lỗ gá Ø6.5 mm với bước tâm 60 mm, hỗ trợ cố định van chắc chắn trên thân máy hoặc giá lắp, khối lượng chỉ 0.5 kg cũng là lợi thế khi cần tối ưu kết cấu cụm thiết bị.

Ứng dụng của van chia dòng thủy lực TNG VUSF380

Van chia dòng VUSF380 phù hợp với các hệ thống cần phân phối dòng dầu từ một nguồn cấp sang hai nhánh tải. Sản phẩm có thể được ứng dụng trong máy móc công nghiệp, cụm nguồn thủy lực, cụm điều khiển và các thiết bị sử dụng nhiều cơ cấu chấp hành.

Thiết kế block nhỏ gọn giúp van thích hợp lắp trực tiếp trên cụm máy, đặc biệt trong những hệ thống cần hạn chế đường ống phức tạp và tối ưu không gian bố trí.

Với lưu lượng danh nghĩa 40 L/min, áp suất làm việc 315 kgf/cm² và 3 cổng G 3/8-19, VUSF380 là lựa chọn phù hợp cho nhiều mạch thủy lực cần phân phối dòng dầu sang hai nhánh tải một cách gọn gàng và thuận tiện.
