Van đóng mở khí nén

Van đóng mở khí nén

Van đóng mở khí nén hay van điều khiển khí nén là thiết bị quan trọng trong hệ thống tự động hóa được sử dụng để điều chỉnh lưu lượng của chất lỏng hoặc khí bằng cách sử dụng khí nén trong đường ống một cách chính xác, nhanh chóng và hiệu quả.

Van được sử dụng lắp đặt trong các hệ thống đường ống dẫn nước, khí, hơi xăng dầu và đang ngày càng được ưa chuộng trong các ngành công nghiệp như nhà máy sản xuất, nhà máy xử lý nước,  thực phẩm, dược phẩm, hóa chất và dầu khí.

Tầm quan trọng của việc sử dụng van đóng mở khí nén

Cùng với sự phát triển mạnh mẽ của tự động hóa và công nghệ tiên tiến, việc đóng mở van bằng tay ngày càng trở nên lỗi thời, gây tốn thời gian và làm chậm quá trình sản xuất. Chính vì vậy, van đóng mở khí nén đã trở thành giải pháp tối ưu, giúp quy trình sản xuất diễn ra nhanh chóng, hiệu quả và an toàn hơn.

Có nhiều lý do khiến van đóng mở khí nén ngày càng được ứng dụng rộng rãi trong các ngành công nghiệp:

• An toàn vượt trội: So với các loại van điều khiển bằng điện từ, van khí nén nổi bật với tính an toàn cao hơn hẳn do không sử dụng điện năng trực tiếp, giảm thiểu đáng kể nguy cơ gây cháy nổ hoặc điện giật, đặc biệt quan trọng trong các môi trường làm việc tiềm ẩn rủi ro cháy nổ.
• Tối ưu hóa hiệu quả và tiết kiệm chi phí: Van có thể dễ dàng tích hợp vào hệ thống điều khiển tự động giúp cải thiện đáng kể hiệu quả vận hành của hệ thống, tiết kiệm thời gian và nhân lực mà còn giảm thiểu sai sót, từ đó tối ưu hóa chi phí sản xuất một cách hiệu quả nhất.
• Tính ứng dụng đa dạng: Van đóng mở bằng khí nén có thể được ứng dụng trong vô số ngành công nghiệp khác nhau từ các hệ thống xử lý nước, hóa dầu và khí đốt đến các quy trình sản xuất thực phẩm, dược phẩm.
• Độ bền và độ tin cậy cao: Được chế tạo từ các vật liệu chất lượng cao, van đóng mở khí nén có khả năng chịu được các điều kiện làm việc khắc nghiệt, đảm bảo tuổi thọ lâu dài và hoạt động ổn định trong suốt quá trình sử dụng.
• Bảo trì dễ dàng: So với các loại van có bộ phận điện tử phức tạp, van đóng mở bằng khí nén thường dễ dàng bảo trì hơn. Cấu trúc tương đối đơn giản giúp việc kiểm tra, vệ sinh và thay thế các bộ phận trở nên nhanh chóng và ít tốn kém hơn.
• Lắp đặt thuận tiện: Quá trình lắp đặt van khí nén thường khá đơn giản, giúp tiết kiệm thời gian và công sức.
• Chu trình vận hành siêu tốc: Với chu trình đóng mở cực kỳ nhanh chóng, chỉ mất khoảng 1 – 2s, van khí nén đảm bảo sự linh hoạt và hiệu quả trong việc điều khiển dòng chảy, đặc biệt trong các quy trình yêu cầu tốc độ phản ứng cao.
• Giải pháp thay thế hoàn hảo: Thay thế hoàn hảo cho các thao tác vận hành thủ công, không chỉ nâng cao hiệu suất mà còn mang lại hiệu quả kinh tế tốt nhất cho doanh nghiệp giúp giảm thiểu sai sót.

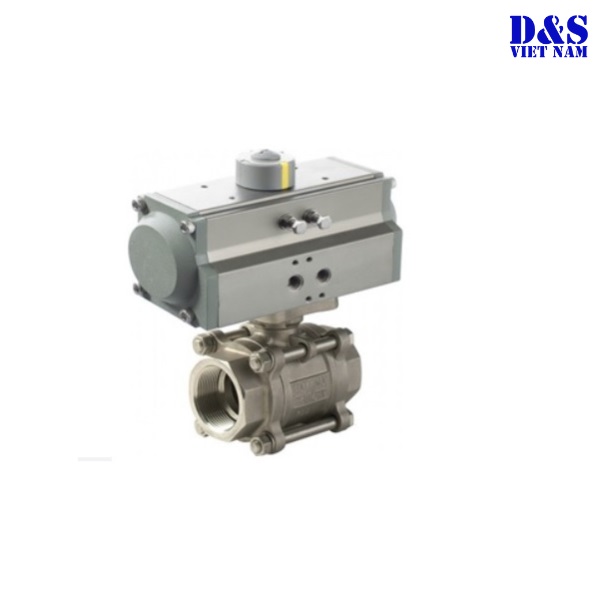

Cấu tạo van đóng mở khí nén

Van đóng mở khí nén được cấu tạo gồm các thành phần chính như:

Bộ điều khiển khí nén: Là bộ phận quan trọng nhất giúp điều khiển trực tiếp van bi quay từ 0°–90° để mở hoặc đóng dòng chảy, có thể tích hợp van điện từ và cảm biến hành trình để kết nối với tủ điều khiển PLC hoặc hệ thống tự động hóa.

Phần thân van bi: Là loại van bên trong có viên bi có lỗ xuyên tâm, khi xoay đúng hướng sẽ cho phép lưu chất đi qua hoặc chặn lại. Trên van có tán kết nối để gắn trực tiếp với trục của bộ điều khiển khí nén.

Thông số kỹ thuật van đóng mở khí nén

Thông số kỹ thuật của van đóng mở khí nén gồm:

• Kích cỡ: DN15(1/2”) – DN1000(40”)
• Các loại van : Van bướm, van bi, van cầu, van y xiên, van dao
• Vật liệu cấu tạo: Inox, Gang, Thép, Nhựa, Đồng
• Nhiệt độ làm việc: -5℃ – 250℃
• Áp lực làm việc: PN10, PN16, PN25, PN40
• Môi trường làm việc: Nước, hơi, khí, xăng, dầu, hóa chất…
• Kiểu điều khiển: Tuyến tính hoặc ON/OFF
• Kiểu tác động: Tác động đơn, tác động kép
• Áp lực khí nén: 2 ~ 8bar
• Kiểu kết nối: Nối ren, lắp mặt bích, hàn, rắc co, kẹp water…
• Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS

Nguyên lý hoạt động của van điện từ đóng mở khí nén

Van điện từ đóng mở bằng khí nén hoạt động dựa trên nguyên lý điều khiển bằng áp suất khí. Khi khí nén được cấp vào actuator, áp lực khí sẽ tác động lên piston bên trong, tạo lực quay trục và làm xoay bi van từ trạng thái đóng sang mở hoặc ngược lại.

Van có thể được tích hợp với cảm biến hành trình, van điện từ, bộ định vị và PLC, cho phép điều khiển tự động từ xa, phù hợp trong các dây chuyền sản xuất hiện đại, mang lại hiệu quả cao trong các hệ thống tự động hóa công nghiệp.

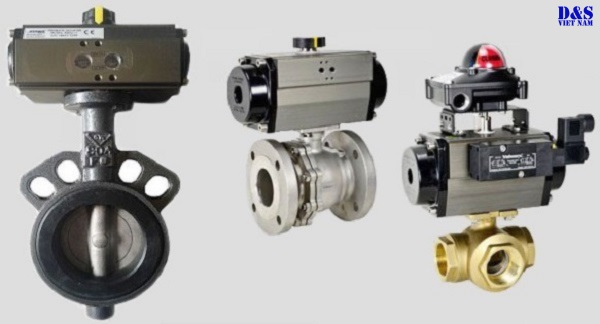

Phân loại van đóng mở khí nén

Tùy vào nhu cầu sử dụng, chức năng, chất liệu mà van đóng mở khí nén được phân thành nhiều loại khác nhau. Dưới đây là các loại van phổ biến hiện nay:

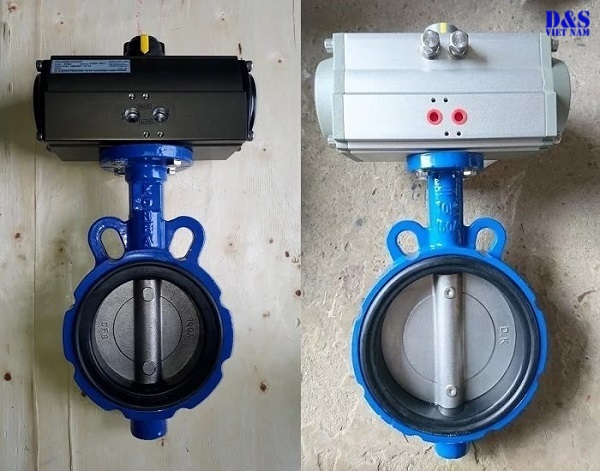

Van bướm đóng mở khí nén

Đây là loại van được sử dụng rộng rãi trong hệ thống đường ống có kích thước lớn, được điều khiển đóng mở bằng bộ truyền động khí nén, có thiết kế đơn giản, trọng lượng nhẹ, được làm từ các vật liệu như gang, inox, nhựa nên được ứng dụng trong các hệ thống HVAC, xử lý nước thải, công nghiệp thực phẩm, hóa chất, bột giấy.

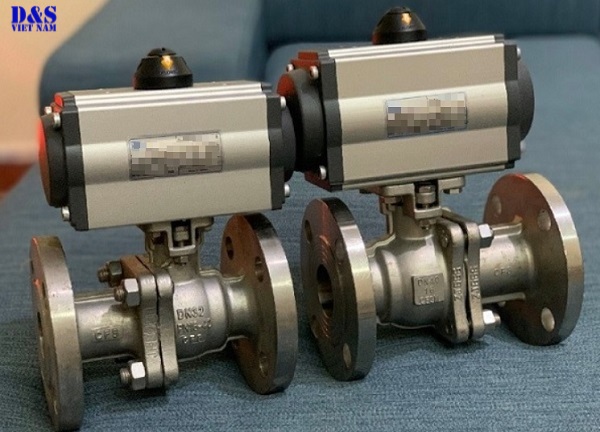

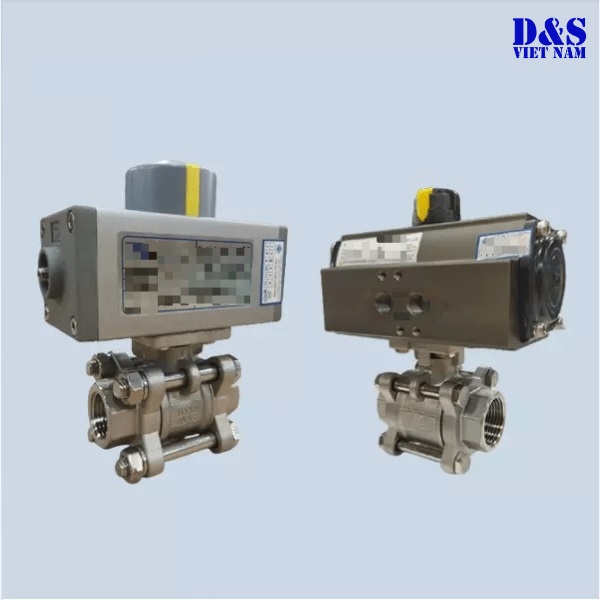

Van bi đóng mở bằng khí nén

Van bi điều khiển bằng khí nén là một loại van tự động sử dụng áp lực khí nén để điều khiển hoạt động đóng/mở. Cấu tạo chính của van bao gồm thân van và một quả cầu bi nằm ở trung tâm thân van. Khi vận hành, quả bi sẽ xoay quanh trục chính một góc 90 độ, cho phép dòng chảy được đóng hoặc mở hoàn toàn.

Van bi khí nén thường dùng trong các ngành công nghiệp dầu khí, thực phẩm, dược phẩm hoặc hệ thống có áp suất cao để thay thế sức lao động của con người giúp tăng hiệu suất và giảm thiểu nguy cơ lỗi do sự can thiệp của con người.

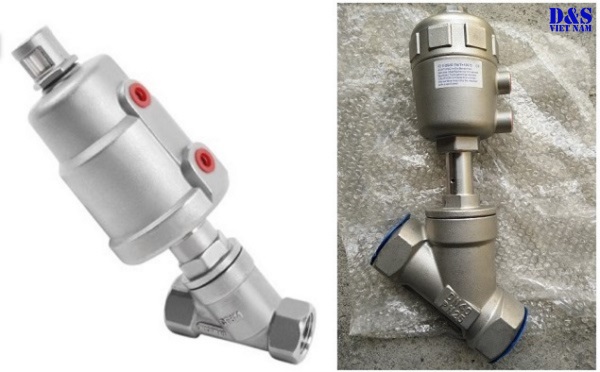

Van y xiên điều khiển khí nén

Được dùng để điều khiển đóng mở bằng khí nén thông qua bộ chuyền động với một pittông và lực nén của lò xo. Loại van này có thân được thiết kế dạng xiên cho phép lưu chất đi qua với tổn thất áp suất thấp.

Sản phẩm phù hợp lắp đặt trong các hệ thống đường ống có áp suất, nhiệt độ cao và tốc độ dòng chảy lớn, chẳng hạn như hệ thống hơi nước bảo hòa hoặc đường ống nước. Đặc biệt, khi lắp đảo chiều thì van góc khí nén có thể loại bỏ được hiện tượng búa nước trong hệ thống đường ống.

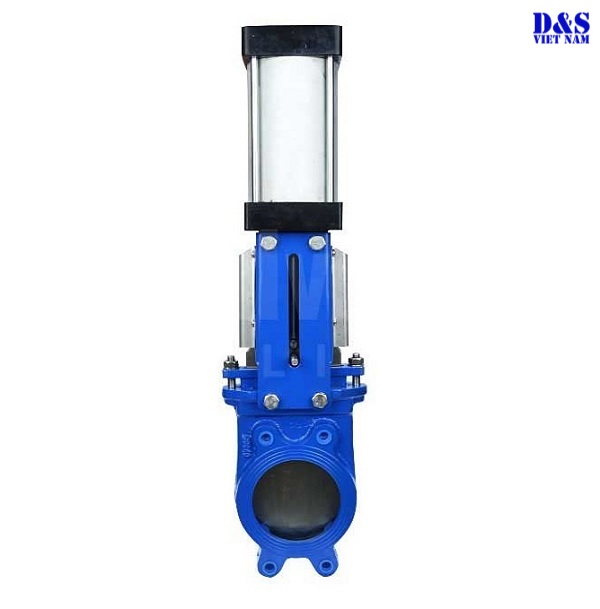

Van cổng dao đóng mở khí nén

Là một loại van công nghiệp được gắn với thiết bị khí nén giúp cho van được đóng mở khi hệ thống hoạt động. Dùng để đóng mở dòng chảy có chứa bùn, chất rắn lơ lửng hoặc chất lỏng đặc như như bùn, than, xi măng, dầu mỡ, bột giấy, nước thải,…

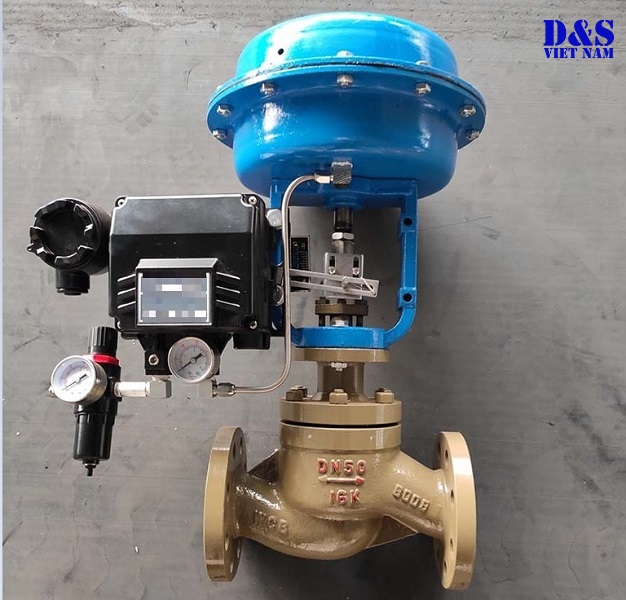

Van cầu điều khiển bằng khí nén

Van cầu có khả năng điều tiết lưu lượng chính xác, phù hợp với các ứng dụng yêu cầu kiểm soát dòng chảy như nước nóng, dầu nóng, hóa chất, hệ thống HVAC.. Khi tích hợp bộ điều khiển khí nén, van cầu cho phép vận hành tự động, ổn định và hiệu quả cao trong hệ thống HVAC, hơi nước và khí nén áp suất cao.

Ưu nhược điểm van đóng mở khí nén

Van đóng mở bằng khí nén là thiết bị được sử dụng rộng rãi trong các hệ thống công nghiệp nhờ khả năng vận hành nhanh, tự động hóa cao và độ an toàn vượt trội. Tuy nhiên, sản phẩm cũng có những ưu điểm và hạn chế cần được cân nhắc trước khi lựa chọn sử dụng:

Ưu điểm:

• Tốc độ đóng mở nhanh: Chu trình đóng mở diễn ra nhanh chóng 1-2 giây đáp ứng yêu cầu của các hệ thống cần phản ứng nhanh, chính xác, hiệu quả.
• Ít bảo trì: Cấu tạo đơn giản, gọn nhẹ, ít bộ phận chuyển động phức tạp, dẫn đến tuổi thọ cao và chi phí bảo trì thấp.
• Tính linh hoạt và đa dạng: Van có đa dạng kiểu kết nối như nối ren, lắp mặt bích, hàn, clamp thích hợp với nhiều loại đường ống.
• Dễ dàng tự động hóa: Kết hợp dễ dàng với bộ điều khiển khí nén và van điện từ để tạo hệ thống điều khiển tự động. Điều khiển van đóng mở hoàn toàn tự động từ xa, thay thế vận hành thủ công thông thường, tiết kiệm thời gian, chi phí nhân công..
• Độ bên cao: Sử dụng các vật liệu như inox, thép, gang,… giúp van hoạt động ổn định trong điều kiện áp lực và nhiệt độ khắc nghiệt, áp suất lớn và môi trường ăn mòn.

Nhược điểm:

• Phụ thuộc hoàn toàn vào nguồn khí nén
• Không phù hợp với lưu chất có tạp chất, sệt hoặc kết dính
• Tiếng ồn khi xả khí
• Chi phí đầu tư ban đầu cao hơn

Ứng dụng van đóng mở khí nén

• Được ứng dụng trong các hệ thống xử lý nước sạch, nước sinh hoạt cho các tòa nhà, khu đô thị, khu dân cư, chung cư.
• Sử dụng trong các ngành công nghiệp chế biến và sản xuất như thực phẩm, đồng uống, dược phẩm, dầu khí, dệt nhuộm,…
• Sử dụng trong các hệ thống xử lý hóa chất, xăng dầu, chất ăn mòn như: Acid, kiềm, bazơ, muối…
• Lắp đặt trong các hệ thống tưới tiêu cây trồng nông nghiệp, hoạt động chăn nuôi, sản xuất.
• Sử dụng trong các hệ thống khí nén, hơi nóng, khí gas, nồi hơi, lò hơi…
• Lắp đặt trong các hệ thống HVAC

Bảng giá van đóng mở khí nén mới nhất tại Thủy lực khí nén D&S

Thủy lực khí nén D&S chuyên cung cấp các thiết bị van đóng mở khí nén với chất lượng tốt nhất hiện nay. Chúng tôi cung cấp đầy đủ mẫu mã, kiểu dáng, kích thước đáp ứng nhu cầu sử dụng của từng khách hàng. Hãy liên hệ trực tiếp với chúng tôi để được báo giá chi tiết về sản phẩm van đóng mở khí nén cũng như được tư vấn hỗ trợ miễn phí từ phía chuyên gia của chúng tôi.

Thủy lực khí nén – Địa chỉ cung cấp van đóng mở khí nén uy tín chuyên nghiệp

Thủy lực khí nén D&S là đơn vị  chuyên cung cấp các thiết bị thủy lực, van đóng mở khí nén, bộ nguồn thủy lực uy tín tại Việt Nam. Với hơn 10 năm hình thành và phát triển, D&S đã và đang không ngừng đổi mới để mang đến các giải pháp công nghiệp tối ưu cho doanh nghiệp.

Sản phẩm tại D&S đều được đảm bảo chất lượng cao, độ bền ổn định và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực như sản xuất, đóng gói, cơ khí chế tạo, thực phẩm, dược phẩm,…

D&S liên tục cập nhật các xu hướng mới để đưa đến các sản phẩm tốt, đẳng cấp, phù hợp với mọi nhu cầu của khách hàng. Đến với Thủy lực D&S chúng tôi cam kết đem đến cho khách hàng những sản phẩm tốt nhất với giá thành hợp lý. Hỗ trợ tư vấn khách hàng 24/7 sẵn sàng giải quyết mọi khó khăn  giúp Quý khách hàng.

Để biết thông tin chi tiết về sản phẩm van đóng mở khí nén hãy liên hệ trực tiếp với chúng tôi theo số Hotline để được tư vấn miễn phí:
