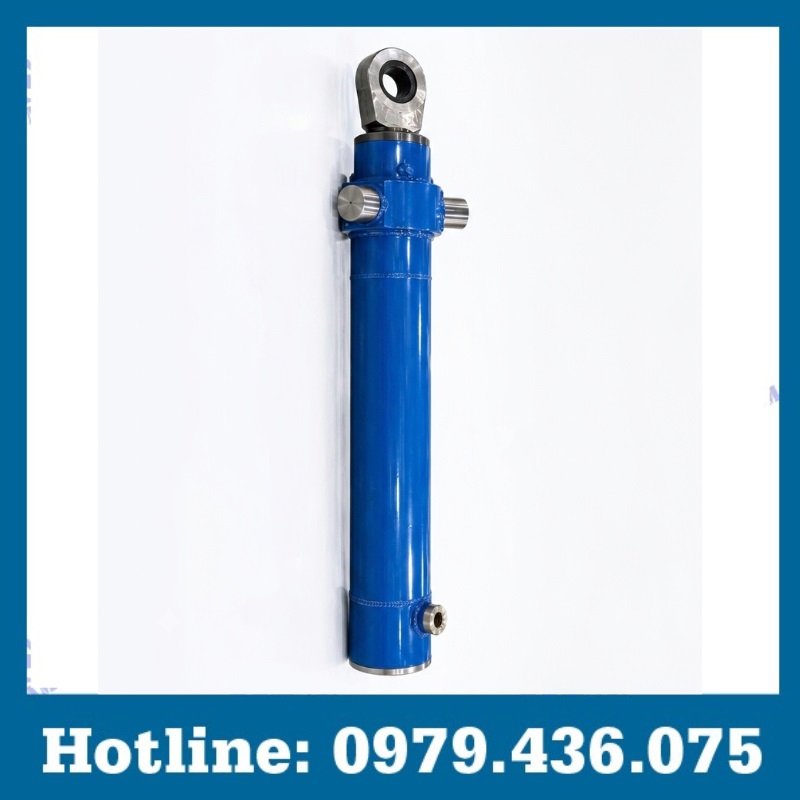

Xi Lanh Thủy Lực 100 Tấn

Xi Lanh Thủy Lực 100 Tấn

Trong các dây chuyền sản xuất hiện nay, nhiều công việc cần lực ép cực lớn mà sức người hay máy móc thông thường khó đáp ứng. Xi lanh thủy lực 100 tấn trở thành giải pháp phù hợp giúp máy ép, máy nâng và hệ thống công nghiệp nặng vận hành mạnh mẽ, ổn định và an toàn. Lựa chọn đúng loại xi lanh không chỉ nâng cao hiệu suất làm việc mà còn giảm chi phí bảo trì lâu dài. Hãy cùng chúng tôi tìm hiểu qua bài viết sau.

Giới thiệu xi lanh thủy lực 100 tấn

Xi lanh thủy lực 100 tấn là thiết bị dùng áp lực dầu để nâng hạ và dịch chuyển khối tải có trọng lượng lớn lên đến khoảng 100 tấn. Thiết bị hoạt động dựa trên nguyên tắc truyền lực qua chất lỏng,nhờ đó tạo ra lực ép mạnh, ổn định và độ chính xác cao.

Thiết bị được sử dụng rộng rãi trong xây dựng, khai thác mỏ và nhiều lĩnh vực công nghiệp nặng nơi cần khả năng làm việc bền bỉ và hiệu suất cao.

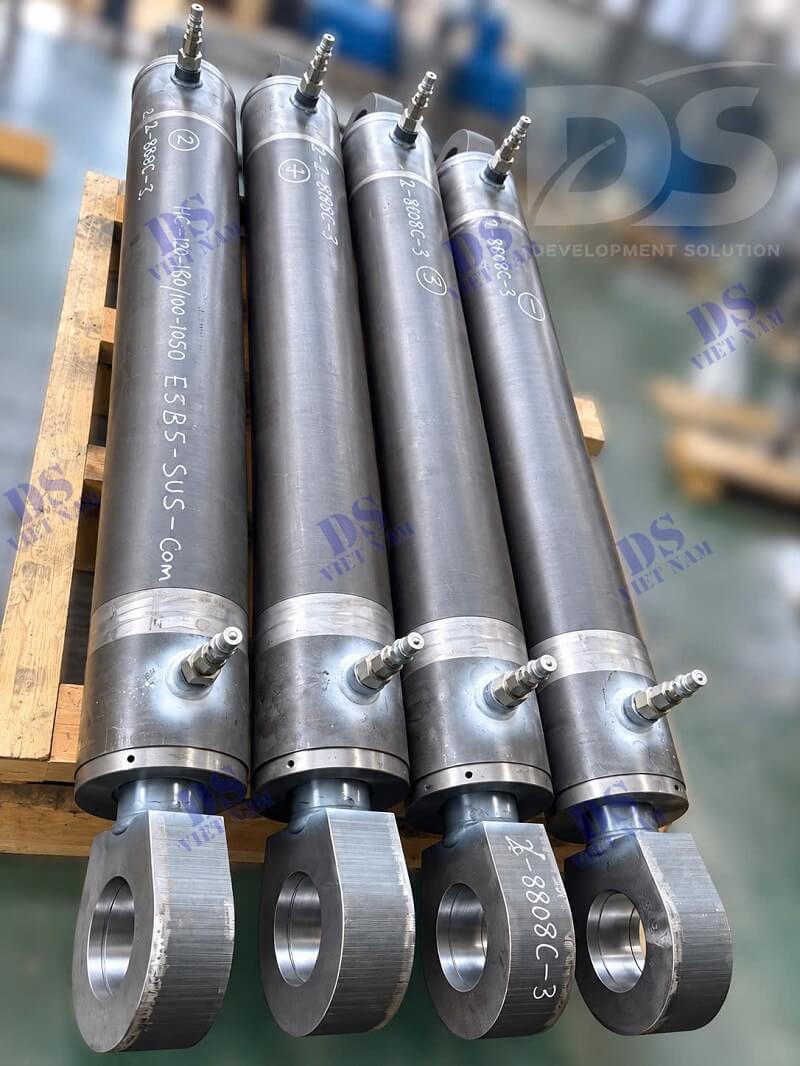

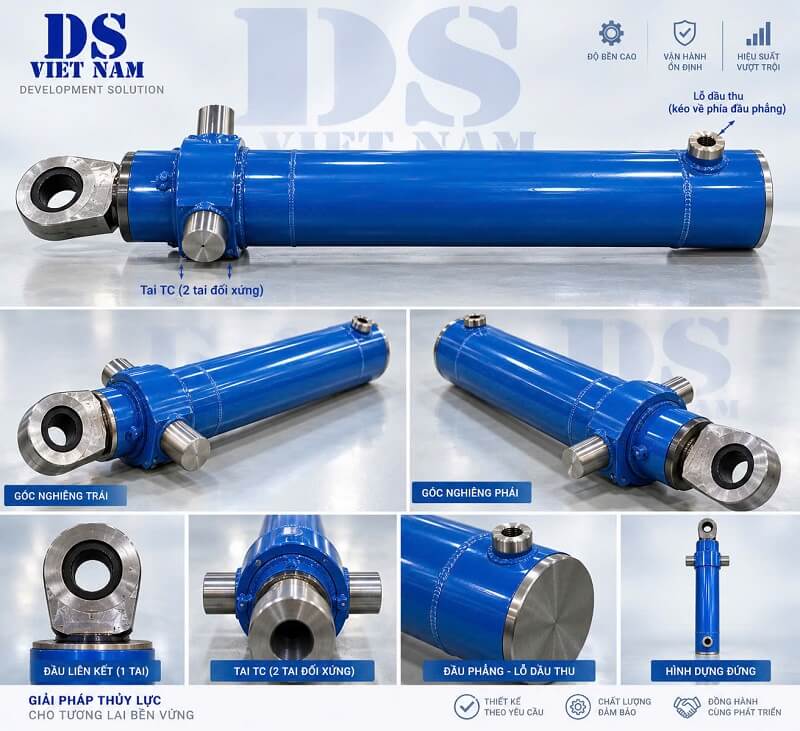

Cấu tạo xi lanh thủy lực 100 tấn

• Thân xi lanh: Là bộ phận chịu lực chính được chế tạo từ thép dày hoặc hợp kim chịu lực cao. Thân xi lanh tạo thành khoang làm việc cho dầu thủy lực đồng thời giữ cố định toàn bộ chi tiết bên trong đảm bảo xi lanh chịu được áp suất lớn mà không bị biến dạng.
• Piston: Nằm bên trong thân xilanh di chuyển tịnh tiến khi dầu thủy lực được bơm vào. Khi áp suất tác động lên piston tạo ra lực đẩy mạnh mẽ giúp xi lanh nâng, ép, đẩy tải trọng theo yêu cầu.
• Thanh piston: Được gắn chặt với piston và kéo dài ra ngoài thân xi lanh thực hiện nhiệm vụ truyền lực từ piston ra thiết bị bên ngoài đồng thời đảm bảo chuyển động ổn định, thẳng hướng trong suốt quá trình làm việc.
• Nắp xi lanh: Nắp xilanh được lắp ở hai đầu, vừa che chắn khoang làm việc vừa cố định vị trí của piston và thanh piston. Trên nắp thường có các cổng dầu để kết nối với hệ thống thủy lực giúp dầu vào và ra đúng vị trí.
• Ống lót: Nằm trong nắp xi lanh có nhiệm vụ dẫn hướng chuyển động cho thanh piston. Nhờ có ống lót, ma sát được giảm bớt, hạn chế mài mòn và giúp xi lanh vận hành êm ái hơn.
• Hệ thống phớt: Được bố trí quanh piston, thanh piston và các vị trí ghép nối ngăn dầu rò rỉ, giữ cho áp suất ổn định và tránh bụi bẩn, nước và tạp chất xâm nhập vào bên trong xi lanh.
• Lỗ nối & van thủy lực: Các cổng kết nối với ống dẫn dầu nhờ van điều khiển mà lượng dầu ra vào xi lanh được kiểm soát từ đó quyết định tốc độ, lực và hướng chuyển động của piston.

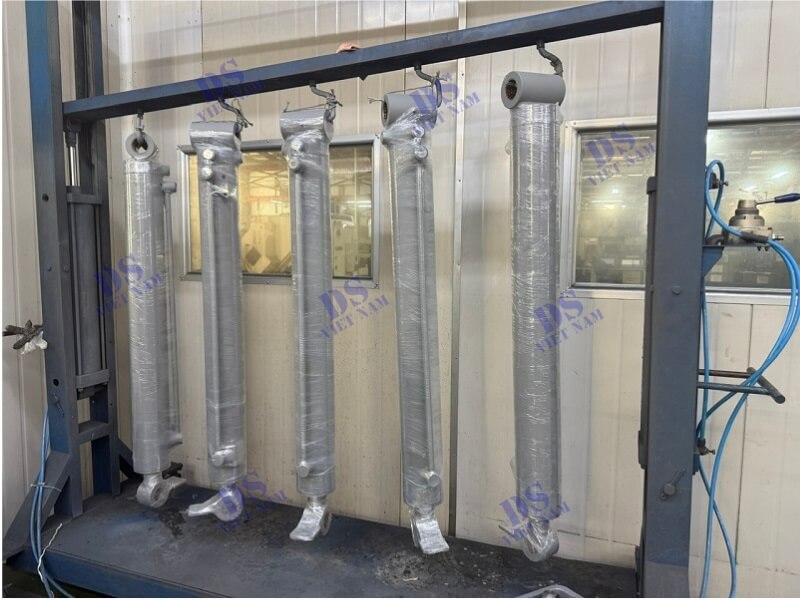

Thông số xi lanh thủy lực 100 tấn

• Tên thiết bị: Xi lanh thủy lực 100 tấn
• Lòng xi lanh: Ø250 mm
• Đường kính ty: Ø140 mm
• Mặt bích: Được trang bị để dễ dàng lắp đặt
• Đường dầu: Ren 3/4 inch
• Áp suất tối đa: 250 bar
• Áp suất làm việc: 200 bar
• Lực ép: 100 tấn
• Áp suất làm việc: 25Mpa/250bar
• Hành trình: 100mm, 200mm, 300mm,….tới 4000mm
• Lực đẩy/kéo tại 10Mpa: 39.5/26.8 tấn
• Lực đẩy/kéo tại 16Mpa: 63.2/42.8 tấn
• Lực đẩy/kéo tại 21Mpa: 83.0/56.2 tấn
• Lực đẩy/kéo tại 25Mpa: 98.8/66.9 tấn
• Tốc độ làm việc tối đa: 0.5m/s

Ưu nhược điểm của xi lanh thủy lực 100 tấn

Ưu điểm:

• Tải trọng cực lớn: Thiết bị tạo ra lực ép rất mạnh, xử lý những cấu kiện, máy móc hay khối vật liệu có khối lượng khổng lồ phù hợp với môi trường công nghiệp yêu cầu sức nâng cao.
• Kết cấu chắc chắn, tuổi thọ sử dụng dài: Được gia công từ vật liệu chịu lực và chịu mài mòn tốt, quy trình sản xuất chuẩn xác giúp thiết bị làm việc bền bỉ, hạn chế hư hỏng trong thời gian dài.
• Vận hành êm ái: Nhờ hệ thống thủy lực kín và dẫn hướng tốt, chuyển động của piston diễn ra ổn định, giảm chấn tối ưu nên quá trình làm việc nhẹ nhàng và hầu như không gây tiếng ồn lớn.
• Điều khiển lực và tốc độ chuẩn: Dòng dầu được kiểm soát qua van giúp người vận hành điều chỉnh lực ép, tốc độ tịnh tiến và hướng chuyển động một cách chính xác phù hợp từng công việc.
• Dễ bảo trì, thay thế thuận tiện: Cấu tạo và lắp ráp đơn giản nên việc kiểm tra, vệ sinh, thay phớt hoặc linh kiện khi cần khá nhanh chóng và tiết kiệm chi phí.
• Ứng dụng đa dạng trong nhiều lĩnh vực: Có thể tích hợp vào máy ép, thiết bị nâng hạ, hệ thống bảo dưỡng, cầu đường, sản xuất cơ khí… giúp doanh nghiệp linh hoạt trong sử dụng.
• Hiệu suất cao, giảm tiêu hao năng lượng: Áp suất dầu được tận dụng tối đa, chuyển hóa thành lực đẩy mạnh mẽ giúp thiết bị làm việc hiệu quả mà vẫn hạn chế sự lãng phí năng lượng.
• Đảm bảo an toàn khi vận hành: Các van bảo vệ và cơ chế kiểm soát áp suất giúp phòng ngừa quá tải, giảm rủi ro hỏng hóc thiết bị và bảo vệ người sử dụng.

Nhược điểm:

• Sau một thời gian dài sử dụng, phớt có thể mòn gây rò rỉ dầu, làm bẩn môi trường và giảm hiệu quả lực tác động.
• Để tránh hỏng hóc nhanh, cần kiểm tra định kỳ dầu, phớt, ty piston và các mối nối.
• Nếu các bộ phận quan trọng như piston hay thân xi lanh hư hỏng, việc sửa chữa sẽ tốn nhiều thời gian và chi phí.
• Quá trình di chuyển, lắp đặt hoặc thay thế thiết bị đòi hỏi máy móc hỗ trợ và nhân sự có kinh nghiệm, nên không thích hợp với không gian chật hẹp.

Nguyên lý hoạt động xi lanh thủy lực 100 tấn

Xi lanh thủy lực 100 tấn làm việc dựa trên việc tận dụng áp suất của dầu thủy lực khi bơm đẩy dầu vào bên trong khoang xi lanh, áp suất sẽ tác động trực tiếp lên piston. Áp lực này được khuếch đại và biến thành lực đẩy tuyến tính giúp piston và thanh ty di chuyển ra ngoài tạo lực nâng hoặc lực ép rất lớn.

Khi cần thu piston về vị trí ban đầu dầu sẽ được điều khiển thoát ra ngoài qua van đồng thời áp suất ở phía ngược lại tác động lên piston đưa xi lanh trở lại trạng thái nghỉ. Nhờ hệ thống van điều khiển người vận hành có thể điều chỉnh tốc độ, hướng di chuyển và lực tác động một cách ổn định và chính xác.

Nhờ cơ chế truyền lực qua chất lỏng kín, xi lanh có thể tạo ra lực rất lớn, hoạt động êm và giữ được độ chính xác cao ngay cả khi làm việc với tải trọng nặng.

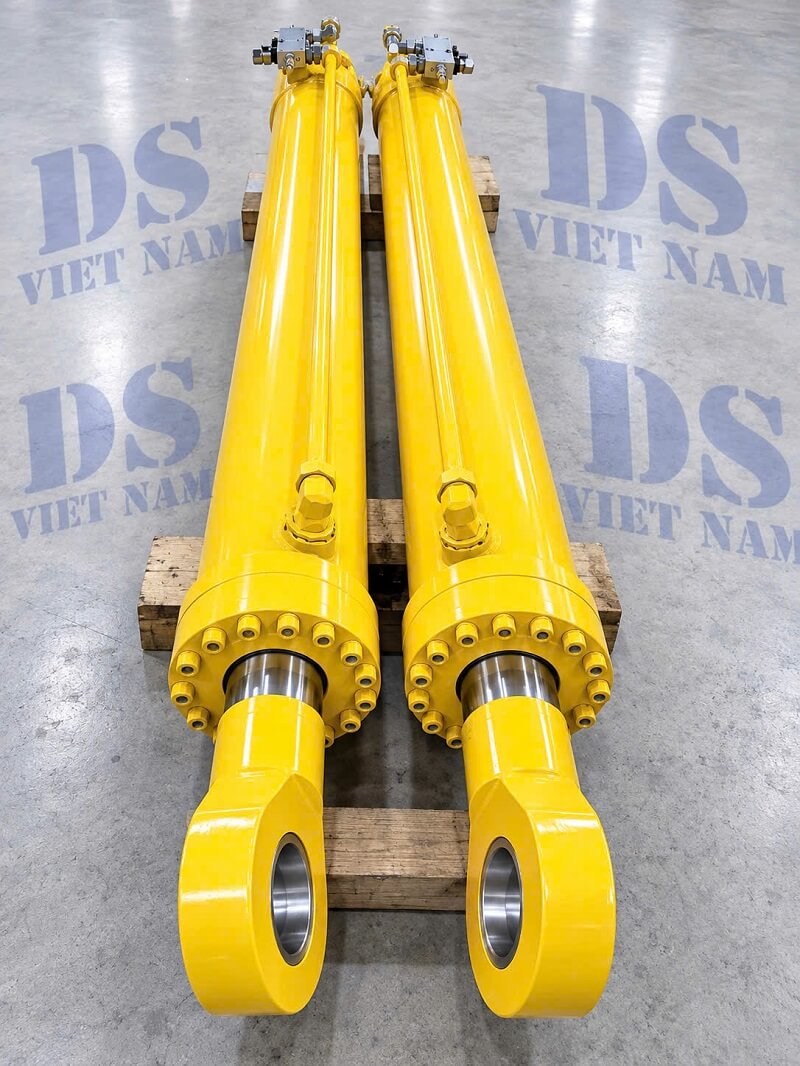

Ứng dụng xi lanh thủy lực 100 tấn

• Được lắp trong các loại máy ép để tạo ra lực ép cực lớn dùng cho ép kim loại, ép phế liệu, uốn, nắn chi tiết, tạo hình khuôn… giúp quá trình gia công diễn ra nhanh và ổn định.
• Nhờ khả năng nâng tải nặng thiết bị được sử dụng trong hệ thống thang nâng, bàn nâng và thiết bị bốc xếp hàng hóa. Hỗ trợ di chuyển vật nặng lên cao an toàn đặc biệt trong kho bãi, xưởng sản xuất và nhà máy.
• Trong các dây chuyền gia công, xi lanh thủy lực giúp giữ chặt phôi cố định chi tiết trong quá trình tiện, phay, cắt… Lực kẹp mạnh và ổn định giúp nâng cao độ chính xác và hạn chế sai số.
• Sử dụng trong ngành xây dựng và công trình giao thông.
• Đóng vai trò là bộ phận truyền động chính trong các loại máy móc như máy ép thủy lực 100 tấn, máy đúc khuôn, máy uốn, cắt kim loại tấm.

Bảng giá xi lanh thủy lực 100 tấn mới nhất tại Thủy Lực Khí Nén D&S

Thủy Lực Khí Nén D&S hiện cung cấp các dòng xi lanh thủy lực 100 tấn chất lượng cao đáp ứng yêu cầu làm việc nặng trong nhiều dây chuyền máy móc công nghiệp. Mỗi sản phẩm đều được thiết kế với nhiều lựa chọn về đường kính, hành trình, kiểu lắp và khả năng chịu áp nhờ đó phù hợp với từng điều kiện lắp đặt thực tế của khách hàng. Mức giá xi lanh 100 tấn được xây dựng dựa trên vật liệu, thương hiệu và số lượng đặt hàng vì vậy luôn đảm bảo cân bằng giữa chi phí và độ bền, hiệu suất sử dụng.

Nếu bạn cần tư vấn chi tiết hoặc muốn nhận báo giá cụ thể hãy liên hệ trực tiếp qua Hotline: 0979 436 075 đội ngũ kỹ thuật của chúng tôi sẽ hỗ trợ, giải đáp thắc mắc và gửi báo giá rõ ràng, minh bạch trong thời gian sớm nhất.

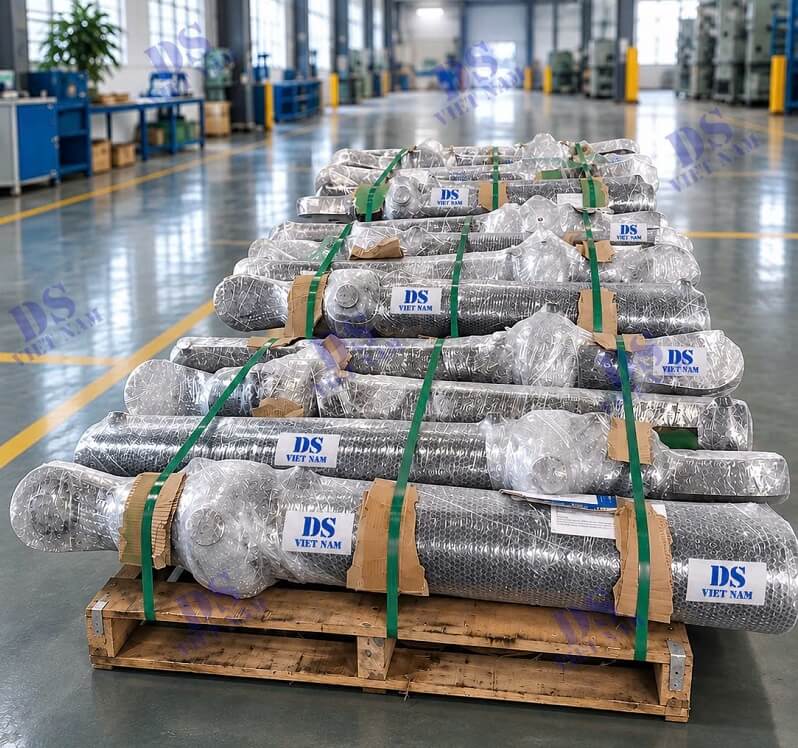

Thủy Lực Khí Nén D&S – Địa chỉ cung cấp xi lanh thủy lực 100 tấn chính hãng giá tốt

Nếu bạn đang tìm nơi mua xi lanh thủy lực 100 tấn uy tín Thủy Lực Khí Nén D&S là lựa chọn đáng tin cậy. Chúng tôi chuyên phân phối các dòng xi lanh công suất lớn đáp ứng yêu cầu khắt khe trong xây dựng, cơ khí, cầu đường, khai thác và nhiều lĩnh vực công nghiệp nặng.

Toàn bộ sản phẩm tại Thủy Lực Khí Nén D&S đều được sản xuất theo tiêu chuẩn kỹ thuật nghiêm ngặt sử dụng vật liệu bền bỉ, khả năng chịu áp suất cao và làm việc ổn định trong thời gian dài. Mỗi xi lanh đều được kiểm tra chất lượng trước khi xuất kho, đảm bảo vận hành an toàn và đúng thông số.

Không chỉ cung cấp các dòng xi lanh thủy lực 100 tấn chính hãng mà còn đồng hành cùng khách hàng trong suốt quá trình lựa chọn và vận hành thiết bị. Đội ngũ kỹ thuật tại đây sẽ tư vấn cụ thể theo tải trọng, hành trình làm việc, áp suất hệ thống cũng như điều kiện môi trường sử dụng giúp bạn chọn được mẫu xi lanh thủy lực, bộ nguồn thủy lực phù hợp nhất.

Trong quá trình sử dụng, khách hàng được hỗ trợ bảo hành, bảo trì định kỳ và thay thế phụ tùng chính hãng khi cần. Chính sách báo giá linh hoạt, cạnh tranh theo từng quy mô dự án cũng là điểm mạnh giúp Thủy Lực Khí Nén D&S được nhiều xưởng sản xuất tin tưởng lựa chọn.

Hướng dẫn cách bảo dưỡng bảo trì xi lanh thủy lực 100 tấn

• Kiểm tra rò rỉ dầu tại các vị trí nối và quanh phớt: Quan sát xung quanh ống dầu, đầu nối, nắp xi lanh và khu vực piston. Nếu thấy dấu dầu loang, vết ướt hoặc mùi dầu bất thường cần dừng máy và kiểm tra ngay để tránh mất áp suất.
• Làm sạch xi lanh định kỳ: Bụi bẩn, cát, mạt kim loại bám trên thân và ty piston có thể gây trầy xước hãy vệ sinh bằng khăn sạch, tránh dùng hóa chất ăn mòn hoặc vật cứng chà xát.
• Theo dõi mức dầu và chất lượng dầu: Dầu bị bẩn, đổi màu, có bọt hoặc mùi khét sẽ làm giảm hiệu suất cần bổ sung khi cần thiết, thay theo chu kỳ khuyến nghị và dùng đúng loại dầu nhà sản xuất yêu cầu.
• Kiểm tra phớt, gioăng và vòng làm kín: Phớt mòn hoặc nứt sẽ gây rò rỉ khi phát hiện dấu hiệu lão hóa hãy thay mới thay vì cố tiếp tục sử dụng để tránh hư hỏng lan rộng.
• Kiểm tra áp suất và lưu lượng trong hệ thống: Sử dụng đồng hồ đo để đảm bảo áp suất làm việc nằm trong phạm vi cho phép nếu áp suất tăng cao bất thường cần kiểm tra lại van, bơm và ống dẫn.
• Bôi trơn đúng cách: Bôi trơn những khu vực chuyển động theo định kỳ không dùng dầu mỡ tùy tiện chỉ sử dụng loại bôi trơn phù hợp với hệ thủy lực để tránh kết tủa hoặc đóng cặn.
• Giữ hệ thống dầu luôn sạch: Thay lọc dầu theo chu kỳ, xả bỏ cặn bẩn trong bể chứa hạn chế mở nắp bể dầu khi không cần thiết để tránh bụi xâm nhập.
• Kiểm tra van và bộ điều khiển: Đảm bảo van đóng mở trơn tru, không kẹt và không rò dầu nếu phát hiện tiếng kêu lạ hoặc phản ứng chậm cần kiểm tra và thay linh kiện hỏng.
• Ghi chép lịch bảo dưỡng: Lưu lại ngày kiểm tra, hạng mục đã làm và chi tiết thay thế giúp theo dõi tình trạng thiết bị và phát hiện vấn đề sớm.

Tính toán và thiết kế hệ thống thủy lực với xi lanh 100 tấn

Thiết kế một hệ thống thủy lực 100 tấn yêu cầu sự chính xác tuyệt đối về thông số kỹ thuật để đảm bảo hiệu suất và an toàn. Dưới đây là quy trình để bạn tính toán và lựa chọn các thành phần cốt lõi:

Bước 1: Xác định áp suất làm việc và Đường kính Piston ($D$)

Bước đầu tiên Lực đẩy (F) của xi lanh được tính theo công thức:

F = P x A

Trong đó:

• F: lực tác dụng (N)
• P: áp suất trong hệ thống (Pa)
• A: diện tích mặt cắt piston (m²)

Bước 2: Tính diện tích mặt cắt piston

Diện tích piston được xác định theo công thức hình tròn:

A = π × (D/2)2

Trong đó:

• D: đường kính piston (m)

Bước 3: Tính toán áp suất làm việc

Khi thiết kế cần xác định áp suất lớn nhất mà hệ thống phải chịu giả sử xi lanh cần tạo lực khoảng 100 tấn và diện tích piston bằng 0,0491 m² tính áp suất theo công suất:

P = F/A​ = 100,000/0.0491 ​=  2,038,258Pa (2.04MPa)

Bước 4: Tính toán lượng dầu

Lượng dầu cần thiết cho xi lanh được tính theo công thức:

Q = A x V

Trong đó:

• Q: lưu lượng (m³/s)
• V: tốc độ di chuyển của piston (m/s)
• A: diện tích piston (m²).

Trên đây là toàn bộ thông tin về sản phẩm xi lanh thủy lực 100 tấn mong rằng với những chia sẻ trên giúp bạn nắm được thông tin về sản phẩm. Để biết thêm thông tin về giá hãy liên hệ với chúng tôi để được tư vấn và hỗ trợ cụ thể nhé.
