Van thủy lực
Van thủy lực là một trong những thiết bị không thể thiếu trong hệ thống thủy lực. Tùy vào chức năng cụ thể nên các hãng sẽ thiết kế mạch thủy lực trong van khác nhau. Tuy nhiên những van sử dụng phổ biến được tiêu chuẩn hóa theo chuẩn quốc tế. Bài viết sau sẽ giới thiệu sơ bộ tới bạn các loại van phân phối thủy lực phố biến nhất và ưu nhược điểm chi tiết.
Van thủy lực là gì?
Van thủy lực (hydraulic valves) giúp điều khiển áp suất, momen và chuyển động của động cơ trong cả các dụng cụ thủy lực và hệ thống thủy lực.
Hầu hết các hệ thống thủy lực hiện nay đều yêu cầu sử dụng van thủy lực. Số lượng van trên một hệ thống có thể là 1 hoặc nhiều loại khác nhau. Điều này là do có nhiều loại van thủy lực, mỗi loại đóng vai trò như giữ áp suất để bảo vệ máy bơm và các bộ phận, ngăn chặn truyền động quá tải hoặc quá nhiệt.
Van cũng được sử dụng để điều hướng dòng dầu thủy lực trong các ống dẫn và xi lanh. Để đảm bảo hệ thống thủy lực hoạt động đúng theo mục đích, người sử dụng cần lựa chọn đúng loại van thủy lực để đạt được hiệu suất tốt nhất cho công việc.
Cấu tạo và nguyên lý hoạt động của van thủy lực
Mọi van van thủy lực điện từ đều được thiết kế để thực hiện các chức năng cơ bản như điều khiển và phân phối dòng dầu, cũng như áp suất trong hệ thống thủy lực, để đáp ứng mục đích cụ thể của người sử dụng. Các van điều khiển thủy lực hoạt động dựa trên nguyên lý “cho” hoặc “không cho” dòng chất lỏng thủy lực đi qua. Cách thức xử lý dòng chất lỏng sẽ phụ thuộc vào cấu trúc cụ thể của từng loại van.
Chức năng của van thủy lực
Van thủy lực thực hiện ba chức năng chính:
– Phân phối dòng chảy và điều hướng chất lỏng theo yêu cầu cụ thể
– Mở hoặc đóng cửa van để cung cấp hoặc ngăn chặn dòng dầu
– Điều chỉnh lượng dầu thông qua hoạt động mở đóng, điều chỉnh áp suất để đáp ứng tỷ lệ đã được thiết lập trước đó
Các loại van thủy lực phổ biến
Hiện nay, trên thị trường có nhiều loại van thủy lực bởi nhu cầu sử dụng của khách hàng càng đa dạng. Người ta phân chia thành 3 nhóm chính: van điều khiển hướng thủy lực, van điều khiển dòng chảy và van điều khiển áp suất thủy lực.
Việc phân chia này sẽ tạo điều kiện để khách hàng tiếp cận với thiết bị cần tìm hiểu chính xác, nhanh chóng và tiết kiệm chi phí nhất.
Van điều hướng – Directional Control Valves
Van điều hướng hay còn gọi là van phân phối, là loại van thủy lực thông dụng nhất hiện nay, có nhiệm vụ chính là điều hướng chuyển động của dầu thủy lực. Có nhiều loại van phân phối như: van 1 chiều, van 2/2, van 3/2, van 4/2, van 4/3, van 5/2, van 5/3,… Bạn có thể tham khảo các loại van cũng như cấu tạo chi tiết dưới đây:
Van 1 chiều
Van thủy lực 1 chiều chức năng để chỉ cho dòng dầu thủy lực chảy theo một hướng duy nhất và ngăn chặn dầu chảy ngược lại về bơm. Do đó, thường lắp đặt trên ống dẫn dầu.
Có hai loại van 1 chiều:
– Van 1 chiều dạng trượt: gồm trục đường ống dẫn vuông góc với trục đỡ của mặt đế. Phần trượt thường nằm trên đĩa đỡ, đảm bảo van lắp nằm ngang. Thường được lắp đặt trên đoạn ống dẫn đứng. Van có thêm lò xo để hỗ trợ phần tử kẹp chặt
– Van 1 chiều dạng cửa xoay: cấu trúc trụ của mặt đế đỡ luôn trùng với trục của ống dẫn. Khi không có dầu đến, mặt đế đỡ được đóng kín. Khi dầu đến, cửa xoay quanh trục để tạo ra khe hở để dầu chảy qua. Sau đó, cửa tự xoay về vị trí đóng dựa vào khối lượng của nó

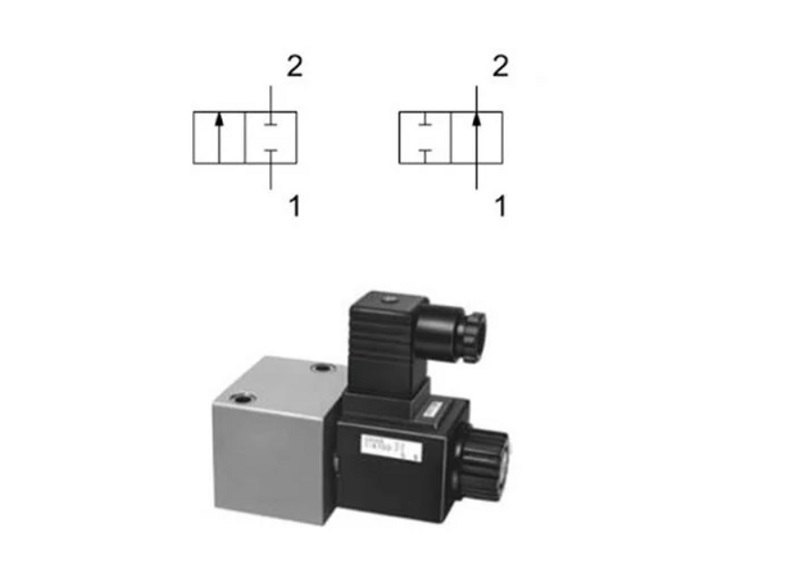

Van 2/2
Loại van này được gọi là van phân phối 2 cổng dùng cho hệ thống thủy lực đơn giản. Cấu tạo của van 2/2 có 1 thân và 1 coil. Thân van gồm có 2 vị trí và 2 cửa van gồm có 1 cửa vào và 1 cửa xả. Ban đầu van ở trạng thái đóng, dầu không qua van và khi có điện năng tác động vào van, dầu đi vào cửa 1 và thoát ra cửa 2.

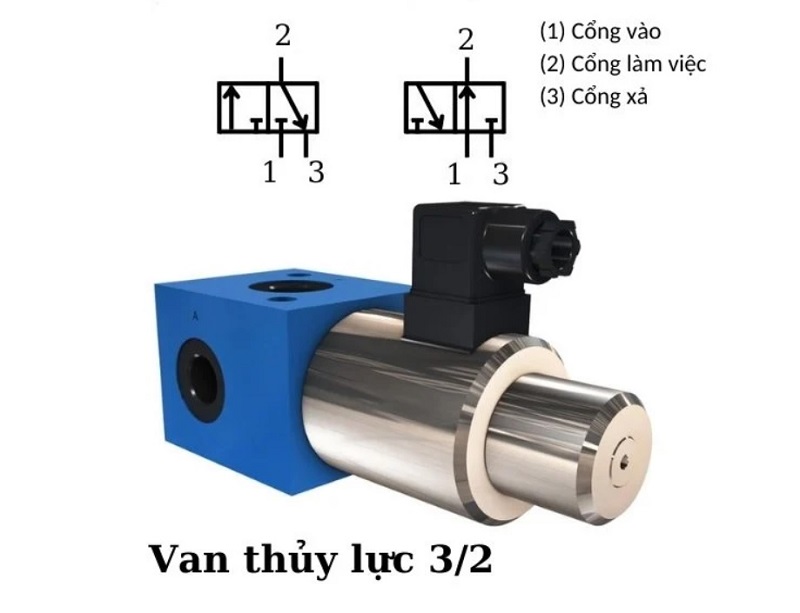

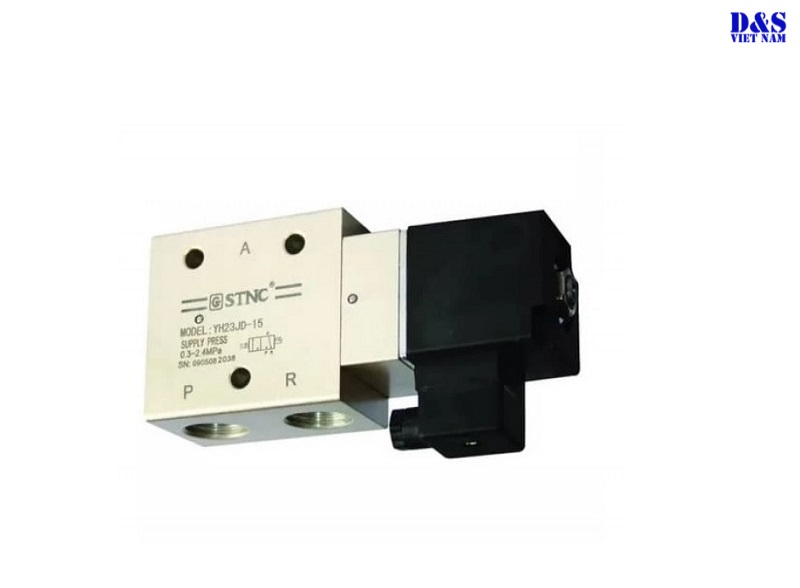

Van 3/2
Van thủy lực 3/2 là loại van có cấu trúc bao gồm 1 cổ vào, 1 cổ xả và 1 cổ làm việc, có thể ở 2 vị trí làm việc khác nhau. Loại van này thường được sử dụng để kiểm soát xi lanh 1 chiều.
Nguyên lý hoạt động của van điện từ thủy lực 3/2 như sau: khi không có điện được cấp, cổ vào của van sẽ đóng, cổ xả và cổ làm việc sẽ được kết nối với nhau. Khi có điện được cấp, cổ vào mở ra và kết nối với cổ làm việc, trong khi cổ xả sẽ đóng lại.

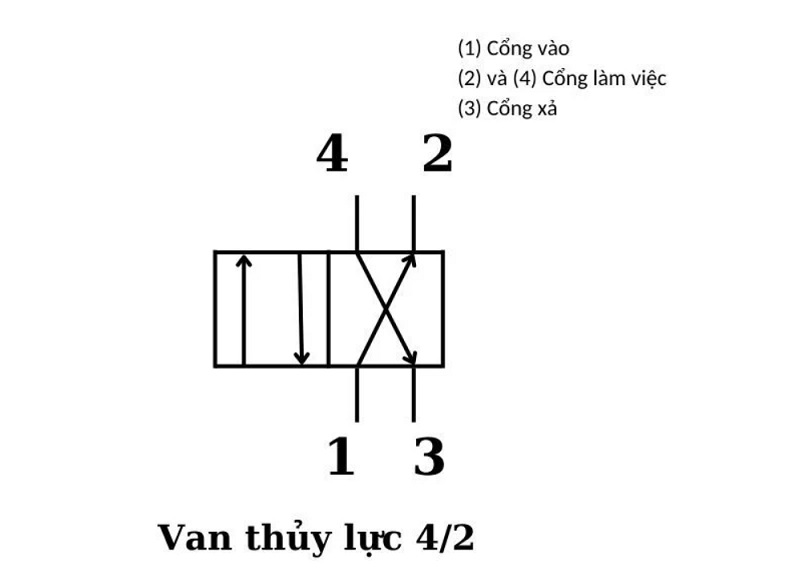

Van 4/2
Van thủy lực 4/2 có cấu trúc tương tự như van 3/2, tuy nhiên, điểm khác biệt là van bổ sung thêm một cổ làm việc. Loại van này thường được sử dụng cho xi lanh đơn.

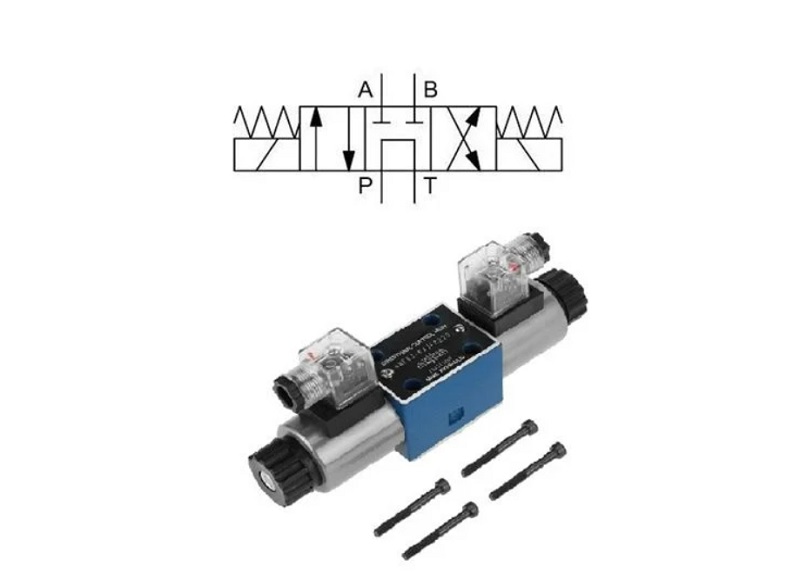

Van 4/3
Van phân phối 4/3 được sử dụng để kiểm soát dòng chảy chất lỏng vào các khoang trái và phải của xi lanh. Cấu trúc của van điện từ thủy lực 4/3 bao gồm 4 cửa: 1 cửa vào, 2 cửa làm việc, 1 cửa xả và có 3 vị trí làm việc (trái, giữa, phải).
Nguyên lý hoạt động: Khi không có nguồn điện, lò xo đẩy lõi van về vị trí giữa, đồng thời cửa xả đóng lại, làm cho xi lanh không thể hoạt động.
Khi được cấp điện, lõi van thay đổi vị trí, làm cho các cửa van nối thông với nhau tùy thuộc vào vị trí của van. Dầu thủy lực sau đó chảy qua các cửa đã được nối thông để nhập vào xi lanh. Khi chu trình hoàn tất, dầu sẽ chảy qua cửa xả để quay trở lại thùng dầu.

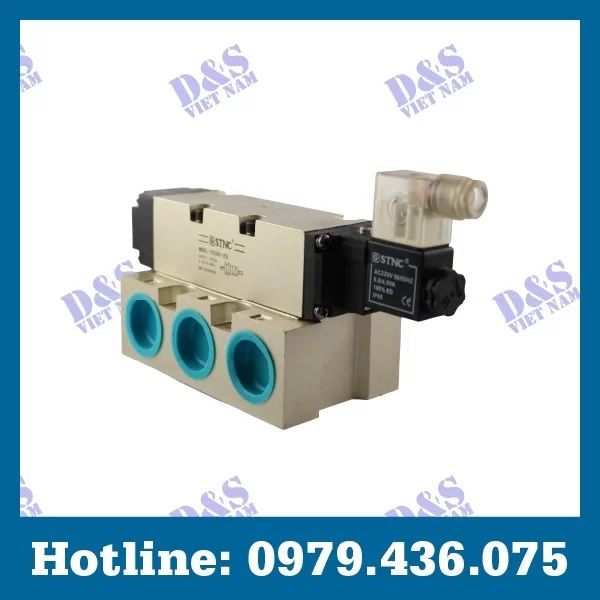

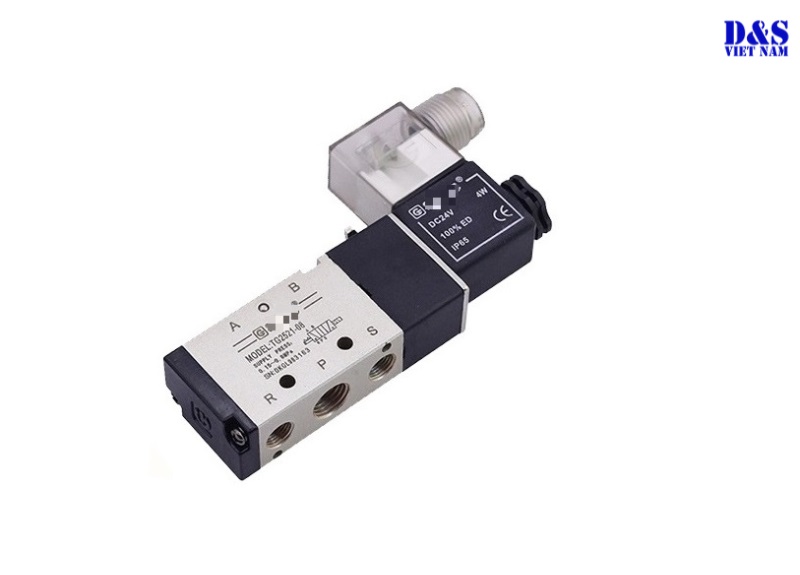

Van 5/2
Van thủy lực 5/2 gồm 5 cửa: 1 cửa vào, 2 cửa làm việc, và 2 cửa xả, cùng với 2 vị trí làm việc (trái, phải).
Khi ở vị trí bên trái, dầu thủy lực sẽ được cấp vào khoang trái của xi lanh. Khi chu trình hoàn tất, khoang phải sẽ kết nối với cửa xả để dầu thoát ra ngoài. Quy trình này cũng được lặp lại khi van ở vị trí ngược lại.
Van 5/3
Van thủy lực 5/3 có cấu trúc và nguyên lý hoạt động tương tự như van 4/3. Sự khác biệt chủ yếu là có thêm một vị trí làm việc ở giữa. Chức năng của van điện từ thủy lực này là điều chỉnh trạng thái của xi lanh, bao gồm các trạng thái như đứng yên, lùi và tiến.
Van điều khiển áp suất – Pressure Controls Valves
Van điều khiển áp suất là nhóm van thủy lực có nhiệm vụ giữ ổn định áp suất hoặc hạ áp suất mà bơm thủy lực cấp đến hệ thống nằm trong mức quy định. Gồm các loại van: van cân bằng thủy lực, van an toàn thủy lực, van tuần tự thủy lực, van giảm áp thủy lực. Cụ thể như sau:
Van cân bằng thủy lực – Hydraulic counterbalance valve
Loại van thủy lực này đảm nhận nhiệm vụ tạo ra áp suất nhằm cân bằng với tải trọng ảnh hưởng, giúp duy trì mạch trong tình trạng nghỉ mà không có sự chuyển động. Có hai loại chính là van cân bằng có điều khiển và van cân bằng thông thường.
Van an toàn thủy lực – Hydraulic Safety Valve
Van thủy lực an toàn, hay còn gọi là van tràn thủy lực hoặc van xả tràn, đảm bảo an toàn cho toàn bộ hệ thống bằng cách giới hạn áp suất trong các thành phần mạch. Điều này giúp ngăn chặn hệ thống thủy lực hoạt động quá tải, đồng thời hỗ trợ người sử dụng đạt được hiệu suất mong muốn từ máy móc.
Trong quá trình vận hành, van an toàn thường đóng lại. Chỉ khi áp suất đầu vào vượt quá mức quy định, đến đại đảm mà hệ thống có thể chịu được, van dầu thủy lực mới mở ra để cho dầu tự chảy về thùng chứa. Nhờ đó van thủy lực này giúp giảm áp suất trong mạch hệ thống.

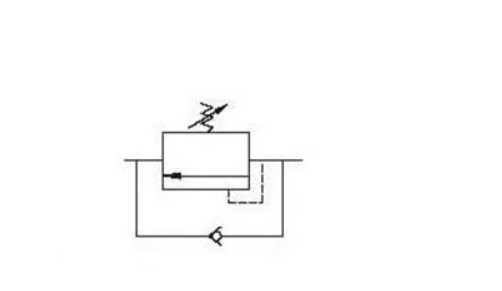

Van tuần tự thủy lực – Hydraulic Sequential Valve
Van tuần tự thủy lực là một loại van có chức năng đặc biệt giúp hệ thống thủy lực hoạt động theo một trình tự nhất định được sắp xếp trước. Trình tự này dựa trên cơ cấu tác động khi áp suất đạt mức nhất định đã được cài đặt. Có các loại van như van tuần tự tác động gián tiếp, van tuần tự tác động trực tiếp.
Cấu tạo của van tuần tự thủy lực tương đối đơn giản, bao gồm: cửa chất lỏng thủy lực vào, cửa chất lỏng thủy lực ra, vít điều chỉnh, lò xo, con trượt và bi trụ.

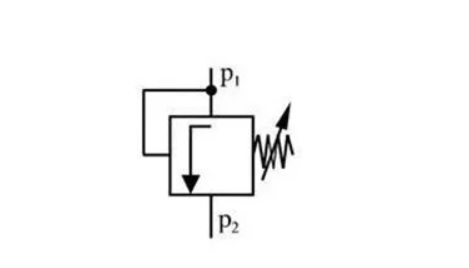

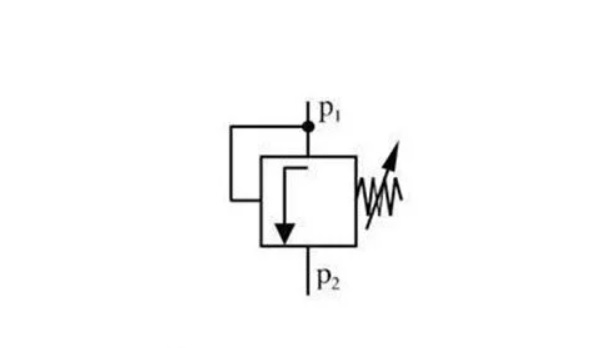

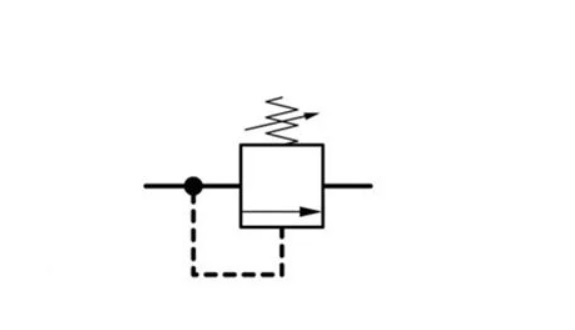

Van giảm áp thủy lực – Hydraulic pressure reducing valve
Với các hệ thống sử dụng chung một nguồn và có mạch phức tạp, đặc biệt là khi có sự khác biệt về áp suất yêu cầu, việc lắp đặt van giảm áp thủy lực là bắt buộc. Các loại van thủy lực này được thiết kế để giảm áp lực trong hệ thống, duy trì áp suất đầu ra ổn định ở mức thấp hơn so với áp suất đã định mức, nhằm đảm bảo hoạt động hiệu quả của từng mạch.
Van dỡ hàng thủy lực – Hydraulic Unloading Valves
Các van thủy lực này sẽ ngăn dòng chảy của bơm hoặc đưa nó trở lại bể chứa, đặc biệt là khi máy không hoạt động.

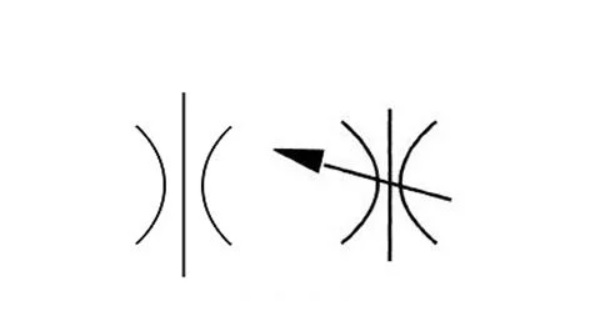

Van tiết lưu – Van điều chỉnh dòng chảy – Flow Control Valves
Van điều khiển dòng chảy, hay còn được biết đến với tên gọi là van tiết lưu, tiếng Anh là Flow Control Valves. Chức năng chính của loại van này là hạn chế và điều chỉnh lưu lượng chất lỏng đi qua nó. Van hoạt động chủ yếu dựa trên nguyên tắc tăng hoặc giảm mức mở tại điểm được điều chỉnh bằng tay hoặc điện tử từ xa. Điều này giúp người sử dụng kiểm soát tốc độ thực thi của xi lanh và động cơ thủy lực.
Van bi – Ball valve
Van bi thủy lực sử dụng một cơ chế của một quả cầu có lỗ. Mỗi khi các lỗ trùng khớp giữa một đầu vào và một đầu ra, chất lỏng thủy lực sẽ chảy theo con đường đó. Do đó, có nhiều cấu hình van bi khác nhau. Các cấu hình này thay đổi tùy theo số lượng đầu vào và đầu ra được kết nối. Chúng có thể là van bi hai chiều, van bi ba chiều hoặc van bi bốn chiều.
Trong van bi hai chiều, dòng chảy chỉ diễn ra giữa một đầu vào và một đầu ra. Quay quả cầu vuông góc với hướng dòng chảy sẽ chặn hết lối đi hoàn toàn. Trong các cấu hình khác như van bi ba chiều, chúng có thể kết nối bất kỳ hai cổng nào theo yêu cầu.
Cơ chế van thủy lực này được sử dụng như một công tắc để chặn hoặc mở dòng chảy. Chúng cũng có thể được sử dụng như van điều chỉnh khi bạn quay chúng chỉ một phần, nhưng không khuyến khích sử dụng chúng để điều chỉnh.
Van cắm – Plug Valve
Van cắm được sử dụng để kiểm soát tốc độ dòng chảy với độ chính xác cao trong các ứng dụng áp suất thấp. Chúng được sử dụng để kiểm soát tốc độ dòng chảy, đặc biệt là trong kiểm soát dòng chảy có bù áp suất.
Van bướm – Butterfly Valves
Van bướm là một phương tiện kiểm soát dòng chất lỏng rất phổ biến. Chúng cũng nhẹ và có đĩa được làm từ nhiều vật liệu khác nhau để phù hợp với các tính chất của chất lỏng thủy lực khác nhau. Van thủy lực này có thể được sử dụng để chặn dòng chảy cũng như để kiểm soát tốc độ dòng chảy.
Van kim – Needle Valve
Van kim làm việc với một cục đẩy đặt trên một ống hình nón hoặc có hình nón để đóng dòng chảy. Việc mở và đóng dòng chảy được thực hiện bằng cách nâng cục đẩy lên.
Ưu nhược điểm của van thủy lực
Dưới đây là một số ưu nhược điểm của các dòng van thủy lực mà bạn có thể tham khảo:
Ưu điểm
Ưu điểm của van bi:
– Không yêu cầu việc bôi trơn và ít bảo trì
– Có tuổi thọ cao, ít bị hư hỏng cơ học ngay cả những mẫu làm từ nhựa cũng có chống ăn mòn tốt
– Lắp đặt dễ dàng và nhanh chóng
– Van dễ dàng sửa chữa khi gặp lỗi
– Với mô men xoắn thấp trên tay quay cung cấp tính năng kín chặt cho dòng chất.
Ưu điểm của van kim:
– Sử dụng như các loại van khác
– Kích thước thu rất nhỏ
– Điều chỉnh tốc độ dòng chảy chuẩn xác
– Có thể sử dụng tiết lưu dòng chảy
– Dễ dàng đóng
– Tổn thất áp suất thấp khi hạn chế dòng chảy của chất lỏng
Ưu điểm của van bướm:
– Tiết kiệm trọng lượng, không gian và chi phí so với van bi
– Ít bộ phận chuyển động, giảm phí bảo trì
– Không có túi hẹp để chất lỏng kẹt
– Van thủy lực này cung cấp điều tiết tốt hơn van bi
Ưu điểm của van giảm áp:
– Kháng xâm thực
– Không rung lắc khi trình vận hành
– Phản ứng nhanh
– Ít cần bảo trì
Ưu điểm của van xả:
– Van đóng chặt do áp suất thủy lực đóng kín
– Van mở nhanh
– Xây dựng vững chắc
– Có thể dùng như van áp suất và van an toàn chân không
Nhược điểm
Nhược điểm của van bi:
– Hiện tượng kẹt là phổ biến khi dùng van bi để điều chỉnh chất lỏng sai. Trong một số trường hợp, chúng có thể làm mài mòn hoặc gây kẹt van.
– Khi được sử dụng để tiết lưu, đế van dễ bị ăn mòn. Do đó không khuyến nghị sử dụng van bi với mục đích tiết lưu.
Nhược điểm của van kim:
– Khó thấy vị trí mở hoặc đóng bằng việc quan sát tay cầm
– Đế van dễ hư hỏng do mô men xoắn quá mức để ngắt dòng chảy
Nhược điểm của van bướm:
– Yêu cầu vòng đệm đặc biệt để đảm bảo khả năng kín chặt.
– Yêu cầu mô men xoắn lớn để hoạt động
Bảng giá van thủy lực tốt chất lượng uy tín tại Thủy lực khí nén D&S
Giá thành của sản phẩm luôn là điều được khách hàng quan tâm khi tìm hiểu và lựa chọn sử dụng. Đây là thước đo đánh giá chất lượng của van tay thủy lực và có sự biến đổi do nhiều yếu tố như chi phí vận chuyển, chi phí vật liệu, thuế,…
Thủy lực khí nén D&S chuyên cung cấp các loại sản phẩm nhập khẩu chính hãng,chất lượng, với giá thành cạnh tranh, thời gian bảo hành đầy đủ. Bạn có thể tham khảo bảng giá van thủy lực tại Thủy lực khí nén D&S chi tiết như sau:
| STT | Tên Sản Phẩm | Giá |
| 1 | VRDE G3/8 Chống Lún Bắt Ren | ₫400.000 |
| 2 | Van An Toàn R03T (Chỉnh áp) | ₫450.000 |
| 3 | Van Gạt Tay 40 Lít AVM401B (1 Tay Gạt) | ₫600.000 |
| 4 | Van An Toàn Cửa A,B VBDC G1/2 | ₫620.000 |
| 5 | Van Chống Lún VRDE G1/2 | 620.000 |
| 6 | Van DSG 01-3C-A220V-50 | ₫650.000 |
| 7 | Van Cân Bằng 1 Đầu Gắn Ren VBCL G3/8 | ₫780.000 |
| 8 | Van Chống Lún Bắt Bích VRDF G3/8 | ₫780.000 |
| 9 | Van Điện Từ FG 5/2 2 Vị Trí | ₫780.000 |
| 10 | Van Cân Bằng 1 Đầu Bắt RE VBCL G1/2 | ₫810.000 |
| 11 | Van Tuần Tự VS2C | ₫880.000 |
| 12 | Van Gạt Tay 40 Lít 2P40-FOT (2 Tay Gạt) | ₫990.000 |
| 13 | Van Cân Bằng 2 Đầu VBCD-G1/2 | ₫1.150.000 |
| 14 | Van Gạt Tay Châu Âu AMV 501-50 Lít | ₫1.250.000 |
| 15 | Van DSG 03-3C-D24-50 | ₫1.300.000 |
| 16 | Van Gạt Tay Lò Xo ZT-L20-1T | ₫1.300.000 |
| 17 | Van Gạt Tay ZD-L20-1T (Ren G3/4) | ₫1.330.000 |
| 18 | Bộ Van Kích Xả EF 03-AC 220V | ₫1.350.000 |
| 19 | Van Gạt Tay Cố Định ZT-L20-1W | ₫1.390.000 |
| 20 | Van KS0-G 02-2BD-A220V | ₫1.600.000 |
| 21 | Van Áp BSG 03-2B3B-A220V-50 | ₫1.980.000 |
| 22 | Van Gạt Tay 7P40 | ₫2.980.000 |
| 23 | Van DWB 30 | ₫3.050.000 |
Đế lắp van thủy lực là gì? Khái niệm và công dụng
Đế van thủy lực được sử dụng để đặt bố trí bơm thủy lực, van thủy lực và các thiết bị khác trên cùng một nền đế. Chức năng là giữ cho các thiết bị thủy lực được cố định vững chắc, tối ưu hóa hiệu suất hoạt động của chúng. Có nhiều loại được sản xuất từ đa dạng vật liệu và có kích thước khác nhau, phụ thuộc vào số lượng thiết bị thủy lực mà đế cần hỗ trợ, có thể là 1, 2, 3 hoặc nhiều thiết bị.
Ứng dụng chủ yếu của đế van thủy lực là trong các hệ thống sản xuất, chế tạo, luyện kim, chế biến gỗ, lắp đặt sản xuất linh kiện, cũng như trong các loại máy như máy cẩu, máy dập, máy kéo, máy ép,…
Cách chọn van thủy lực chất lượng
Hệ thống thủy lực rất quan trọng trong các nhà máy sản xuất công nghiệp. Việc lựa chọn đúng sẽ giúp hệ thống hoạt động hiệu quả, giảm nguy cơ sự cố và bảo vệ người lao động cũng như tránh hỏng hóc thiết bị. Dưới đây là cách chọn lựa loại van thủy lực phổ biến nhất:
– Xác định sản phẩm cần mua để đáp ứng đúng nhu cầu và mục đích sử dụng của hệ thống
– Xác định các thông số hệ thống thủy lực như loại dầu, áp suất làm việc, nhiệt độ, lưu lượng dầu, thông tin về bơm và xi lanh để chọn mua với các thông số phù hợp nhất
– Xác định kiểu điều khiển có thể là điều khiển bằng điện năng hoặc cơ năng, dựa vào quy mô của hệ thống
– Xác định áp suất làm việc và áp suất tối đa của van để chọn loại van đảm bảo an toàn trong quá trình sử dụng
– Chọn kích thước phù hợp để đảm bảo lưu lượng chất lỏng đi qua hệ thống
– Tham khảo và mua van thủy lực từ các thương hiệu uy tín, các địa chỉ cung cấp đáng tin cậy trên thị trường
Thủy lực khí nén D&S – Địa chỉ cung cấp Van thủy lực chất lượng
Van thủy lực là một phụ kiện rất phổ biến và có nhiều nhà sản xuất cũng như đại lý phân phối trên thị trường. Tuy nhiên, không phải địa chỉ nào cũng đảm bảo chất lượng. Do đó, việc lựa chọn nơi mua hàng uy tín và đáng tin cậy là rất quan trọng để đảm bảo sự lâu bền và an toàn khi sử dụng. Thủy lực khí nén D&S là địa chỉ đáng tin cậy và uy tín trên thị trường, chuyên cung cấp các sản phẩm van thủy lực chính hãng. Chúng tôi cam kết sản phẩm 100% chính hãng, được nhập khẩu trực tiếp, giá cả cạnh tranh nhất thị trường.
Thủy lực khí nén D&S hiện đang phân phối nhiều loại sản phẩm thủy lực chất lượng. Với nhiều năm kinh nghiệm trong lĩnh vực phân phối thiết bị thủy lực tại thị trường Việt Nam, chúng tôi tự hào cung cấp sản phẩm chất lượng cao và tư vấn cho khách hàng sự lựa chọn phù hợp nhất.
