Van VRDE G3/8 Chống Lún Bắt Ren
₫400.000
- Model: VRDE G 3/8
- Van chống lún: 2 chiều gắn ren
- Lưu lượng: 35 Lít
- Áp suất Max: 315 bar
- Ren kết nối: G 3/8”
- Sử dụng: dầu thủy lực VG 32/VG 46
- Nhiệt độ dầu: 20 – 70độ C
- Tình trạng: Còn Hàng
- Vận chuyển: Toàn Quốc
Van VRDE G3/8 Chống Lún Bắt Ren
Van chống lún 2 chiều VRDE G 3/8 là dòng van khóa thủy lực sử dụng cho xi lanh tác động kép, có nhiệm vụ khóa dầu tại hai khoang xi lanh nhằm duy trì cơ cấu chấp hành ở vị trí ổn định. Sản phẩm giúp hạn chế hiện tượng xi lanh tự tụt, trôi hoặc lún tải khi bơm ngừng hoạt động, áp suất nguồn giảm hoặc van phân phối trở về vị trí trung gian.
Với lưu lượng làm việc 35 lít/phút, áp suất tối đa 315 bar và cổng kết nối G 3/8”, VRDE G 3/8 phù hợp với nhiều hệ thống thủy lực trên máy công nghiệp, máy ép, bàn nâng, chân chống thủy lực, thiết bị cơ giới và các cơ cấu cần duy trì tải ở vị trí cố định.
Thông số kỹ thuật van VRDE G 3/8
- Model: VRDE G 3/8
- Van chống lún: 2 chiều gắn ren
- Lưu lượng: 35 Lít
- Áp suất Max: 315 bar
- Ren kết nối: G 3/8”
- Sử dụng: dầu thủy lực VG 32/VG 46
- Nhiệt độ dầu: 20 – 70độ C
Giấy chứng chỉ tiêu chuẩn ISO 9001: 2015 và ISO 14001:2015

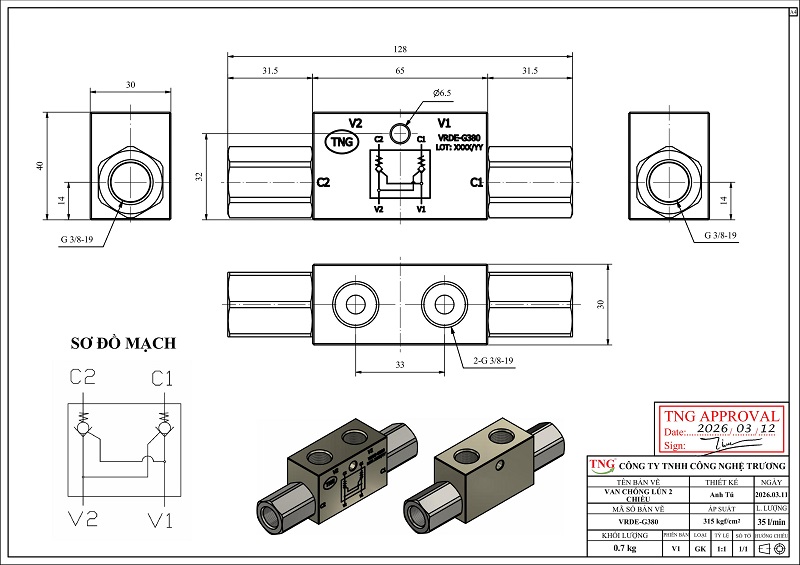

Cấu tạo van chống lún 2 chiều VRDE G 3/8
Van thủy lực VRDE G 3/8 có kết cấu tương đối nhỏ gọn tích hợp cơ chế khóa hai chiều trong cùng một thân van. Cấu tạo cơ bản gồm thân van chịu áp, hai cụm van một chiều, piston điều khiển pilot và bốn cổng kết nối dầu V1, V2, C1, C2
- Hai cụm van một chiều chức năng khóa dầu từ phía xi lanh, hạn chế dầu tự chảy ngược khi hệ thống không còn áp suất điều khiển
- Piston pilot có nhiệm vụ nhận áp suất từ đường dầu đối diện để mở khóa van một chiều tương ứng khi xi lanh cần chuyển động
- V1 và V2 được kết nối với hai đường dầu A, B của van phân phối
- Hai cổng C1 và C2 được nối tới hai khoang làm việc của xi lanh thủy lực
- Thân van dạng dài và được bố trí các lỗ bắt bulông, giúp cố định van chắc chắn trên khung máy hoặc cụm thủy lực
- Tích hợp hai cơ cấu khóa trong cùng một thân giúp giảm số lượng van, đầu nối và đường ống cần sử dụng
Nguyên lý hoạt động của van VRDE G 3/8
VRDE G 3/8 hoạt động dựa trên nguyên lý van một chiều có điều khiển bằng pilot.
Khi van phân phối cấp dầu vào V1, áp suất dầu mở van một chiều tương ứng để dầu đi qua C1 và vào một khoang của xi lanh. Đồng thời, áp suất này tác động chéo lên cơ cấu pilot phía đối diện, mở đường dầu từ C2 về V2 để xi lanh có thể chuyển động.
Khi đảo chiều van phân phối, quá trình tương tự diễn ra theo hướng ngược lại.
Khi van phân phối trở về vị trí trung gian hoặc bơm ngừng cấp dầu, áp suất pilot mất đi. Hai cụm van một chiều đóng lại, khóa dầu trong hai khoang xi lanh. Nhờ đó, xi lanh được giữ tại vị trí hiện tại và hạn chế tình trạng tự tụt hoặc trôi tải.
Cơ chế khóa dầu hai phía đặc biệt hữu ích đối với những thiết bị phải giữ cơ cấu ở một vị trí trong thời gian dài hoặc thường xuyên làm việc với tải trọng nâng hạ.
Ưu điểm của van chống tụt VRDE G 3/8
- Thiết kế nhỏ gọn, thuận tiện sử dụng trong hệ thống thủy lực
- Khóa dầu ở cả hai khoang của xi lanh
- Hạn chế hiện tượng xi lanh tự tụt hoặc trôi tải
- Hỗ trợ giữ tải khi van phân phối về vị trí trung gian
- Mở khóa tự động bằng áp suất pilot từ đường dầu đối diện
- Khả năng phản ứng nhanh khi hệ thống được cấp áp
- Áp suất tối đa lên tới 315 bar
- Kết cấu đơn giản, không cần nguồn điện điều khiển
- Thân van có lỗ bắt bulông thuận tiện cho việc cố định
- Độ bền tốt khi sử dụng đúng điều kiện kỹ thuật
- Dễ kết hợp với nhiều hệ thống xi lanh thủy lực tác động kép
Ứng dụng của van VRDE G 3/8 phổ biết hiện nay
Nhờ chức năng khóa và giữ tải hai chiều, van VRDE G 3/8 có thể được sử dụng trong nhiều hệ thống thủy lực công nghiệp và thiết bị cơ giới.
- Xi lanh thủy lực tác động kép
- Máy ép thủy lực
- Máy chấn và máy dập
- Bàn nâng thủy lực
- Sàn nâng hàng
- Chân chống xe cẩu
- Chân chống thủy lực trên máy công trình
- Máy nông nghiệp và máy cơ giới
- Cơ cấu nâng hạ trong dây chuyền sản xuất
- Thiết bị kẹp và giữ phôi
- Các hệ thống cần khóa tải ở cả hai chiều
Cách lựa chọn van VRDE G 3/8” phù hợp
Khi lựa chọn van chống lún VRDE, trước tiên cần xác định lưu lượng thực tế, áp suất làm việc và kích thước ren của hệ thống.
Model VRDE G 3/8 có cổng ren G 3/8” và lưu lượng 35 Lít/phút. Vì vậy, cần kiểm tra thông số của bơm, xi lanh và đường ống trước khi lựa chọn để bảo đảm van đáp ứng lưu lượng yêu cầu.
Không nên lựa chọn van chỉ dựa trên hình dáng bên ngoài. Những sản phẩm có thiết kế tương tự vẫn có thể khác nhau về kích thước ren, lưu lượng, áp suất làm việc và tỷ số pilot.
Lưu ý khi lắp đặt và sử dụng VRDE G 3/8
Để van hoạt động ổn định nên lắp VRDE gần xi lanh thủy lực giúp giảm thể tích dầu nằm giữa van khóa và xi lanh, qua đó hỗ trợ khả năng giữ tải tốt hơn.
Các cổng dầu phải được đấu đúng chức năng. V1 và V2 kết nối với van phân phối, trong khi C1 và C2 nối với hai khoang xi lanh. Lắp sai đường dầu có thể khiến cơ cấu pilot không hoạt động đúng và ảnh hưởng đến chuyển động của xi lanh.
Dầu sử dụng nên phù hợp với yêu cầu của hệ thống, chẳng hạn VG 32 hoặc VG 46, đồng thời phải được duy trì sạch và lọc tốt. Cặn bẩn trong dầu có thể gây kẹt lõi van, ảnh hưởng đến độ kín hoặc làm giảm tuổi thọ các chi tiết bên trong.
Nhiệt độ dầu nên duy trì trong phạm vi 20 – 70 độ C theo thông số sử dụng của sản phẩm. Các đầu ren cần được siết đúng kỹ thuật, tránh quá chặt gây hư hỏng ren hoặc quá lỏng dẫn đến rò rỉ dầu.
Sau khi hoàn thành lắp đặt, nên vận hành thử hệ thống ở điều kiện tải thấp, kiểm tra các vị trí kết nối và quan sát chuyển động của xi lanh. Đồng thời, cần thử khả năng giữ tải khi van phân phối trở về vị trí trung gian trước khi đưa thiết bị vào vận hành chính thức.
Trong quá trình sử dụng, cần kiểm tra định kỳ tình trạng rò rỉ, độ sạch của dầu và khả năng khóa tải. Khi phát hiện xi lanh tụt nhanh bất thường, nên kiểm tra cả van VRDE, phớt xi lanh, van phân phối và các đầu nối để xác định chính xác nguyên nhân.
Thủy Lực Khí Nén DS – Địa chỉ cung cấp van chống lún 2 chiều VRDE G 3/8 chính hãng
Thủy Lực Khí Nén DS là địa chỉ chuyên cung cấp Van chống lún 2 chiều VRDE G 3/8 cùng nhiều dòng van và thiết bị thủy lực, bộ nguồn thủy lực sử dụng trong máy móc công nghiệp. Sản phẩm được cung cấp đúng thông số kỹ thuật, đảm bảo chất lượng, độ bền cao và khả năng làm việc ổn định trong hệ thống.
Khách hàng được hỗ trợ tư vấn lựa chọn model, kích thước ren và lưu lượng phù hợp với nhu cầu sử dụng. Với mức giá cạnh tranh cùng chính sách hỗ trợ tận tình, Thủy Lực Khí Nén DS là địa chỉ phù hợp khi cần mua van VRDE G 3/8 chính hãng, giá tốt.
Van chống lún 2 chiều VRDE G 3/8 là giải pháp khóa dầu phù hợp cho xi lanh thủy lực tác động kép, giúp giữ cơ cấu tại vị trí làm việc và hạn chế tình trạng tụt, trôi hoặc lún tải.
