Van bướm điều khiển khí nén

Van bướm điều khiển khí nén

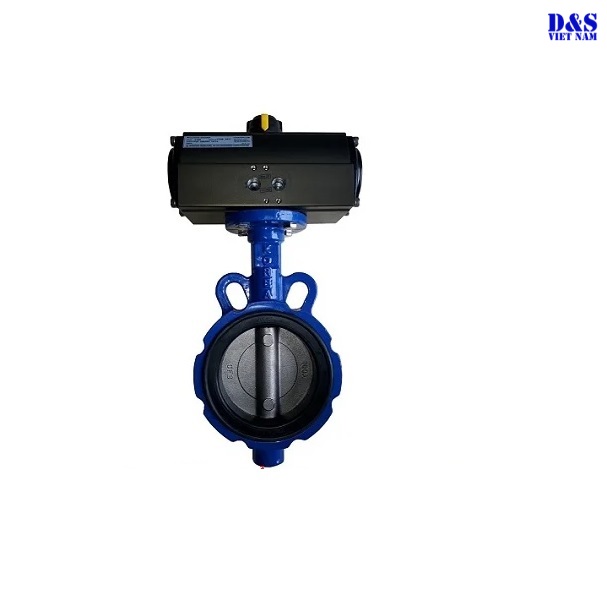

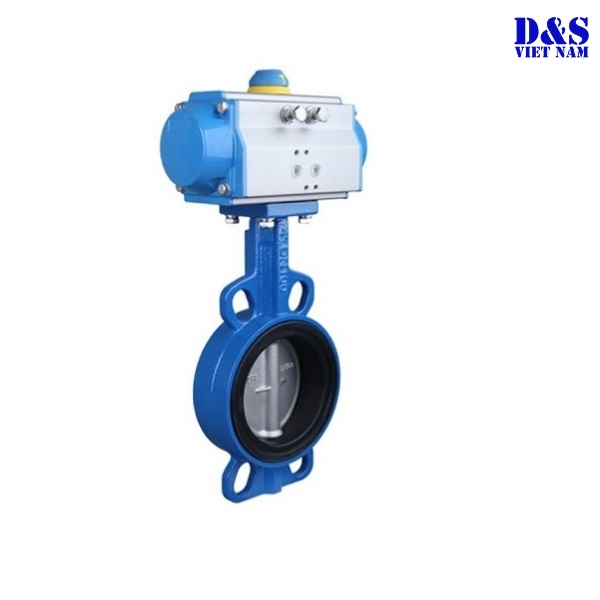

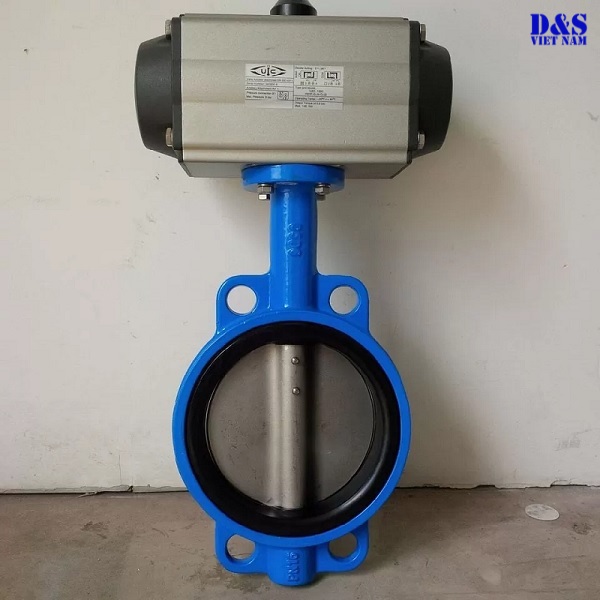

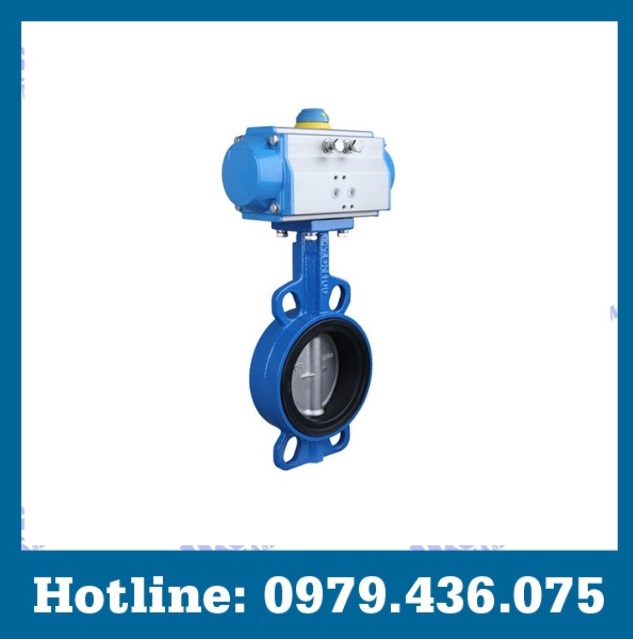

Van bướm điều khiển khí nén (Pneumatic Butterfly Valve) là loại van điều khiển tự động bằng bộ điều khiển khí nén và được sử dụng rộng rãi trong đường ống công nghiệp.

Van hoạt động dựa trên nguyên lý điều khiển bằng áp suất khí nén giúp đóng mở van khí thân van có dạng cánh bướm một cách nhanh chóng, chính xác.

Van bướm điều khiển khí nén có thời gian đóng/mở nhanh từ 1–2 giây, giúp nâng cao hiệu suất vận hành. Bên cạnh đó, thiết bị còn hỗ trợ điều khiển tuyến tính, cho phép điều chỉnh lưu lượng chất lỏng chính xác bằng cách thay đổi góc mở của cánh van theo nhu cầu sử dụng.

Thông số van bướm khí nén

Thông số kỹ thuật của van bướm khí nén gồm:

• Kích cỡ: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500,…
• Chất liệu thân van: thân gang, cánh inox hoặc cánh gang
• Kết nối: ép bích 2 đầu
• Tiêu chuẩn kết nối: JIS 10K – 16K, BS PN10 – PN16, ANSI, DIN
• Áp lực làm việc: 10bar, 16bar (kg/cm2)
• Nhiệt độ làm việc: max 80 độ, 120 độ
• Áp lực đóng mở khí nén: 3-8bar
• Kiểu đóng mở: on/off hoặc tuyến tính (tín hiệu 4~20mA)

Cấu tạo van bướm điều khiển khí nén

Van bướm điều khiển khí nén được cấu tạo gồm 2 thành phần chính là thân van bướm và bộ tác động khí nén:

• Thân van bướm: Là phần tiếp xúc trực tiếp với dòng lưu chất có nhiệm vụ đóng, mở hoặc điều tiết dòng chảy. Bên trong thân van gồm các bộ phận quan trọng như trục van, đĩa van và gioăng thường được làm bằng gang, inox, thép hoặc nhựa tùy theo môi trường sử dụng.
• Bộ tác động khí nén: Đây là bộ phận điều khiển trung tâm của van, khi khí nén được cấp vào bộ tác động khí nén đẩy piston di chuyển hành trình tạo momen xoắn cho trục vít giúp xoay trục van tạo quá trình đóng, mở van. Bộ điều khiển khí nén thường nằm ở phía trên thân van và có thể kết hợp với trục van, truyền dẫn lực điều khiển để thay đổi vị trí của đĩa van.
• Gồm 2 loại chính là tác động đơn sử dụng khí nén để mở hoặc đóng lò xo giúp van quay về vị trí ban đầu và tác động kép dùng khí nén cho cả 2 chiều đóng và mở cho khả năng điều khiển linh hoạt hơn.

Nguyên lý hoạt động van bướm khí nén

Khí nén từ máy nén khí được sử dụng để điều khiển đồng thời cả xi lanh và van bướm. Khi khí nén được cấp vào, áp suất khí tạo ra mô-men xoắn làm quay trục van một góc 90 độ, giúp van chuyển đổi linh hoạt giữa trạng thái đóng và mở đảm bảo hiệu suất vận hành cao và đáp ứng tốt yêu cầu tự động hóa trong công nghiệp. Tùy thuộc vào loại bộ truyền động khí nén, van bướm có thể hoạt động theo hai cơ chế chính:

1. Van bướm điều khiển khí nén tác động đơn:

Ở chế độ tác động đơn, van chỉ sử dụng khí nén cho một chu trình là đóng hoặc mở trong khi chu trình ngược lại sẽ do lò xo hồi vị đảm nhiệm.

• Khi mở van: Khí nén được cấp vào buồng C tạo áp lực nén lò xo, lực này đẩy piston và trục quay ngược chiều kim đồng hồ giúp đĩa van mở ra.
• Khi đóng van: Nếu ngắt cấp khí nén hoặc có sự cố, áp lực giảm, lò xo sẽ bung ra, đẩy piston và trục van quay theo chiều kim đồng hồ, làm van đóng lại.

2. Van bướm điều khiển khí nén tác động kép:

Khác với loại tác động đơn, van tác động kép không sử dụng lò xo mà hoàn toàn dựa vào khí nén để điều khiển. Điều này cho phép điều khiển linh hoạt và chính xác hơn trong các ứng dụng yêu cầu độ ổn định cao.

• Khi mở van: Khí nén được cấp vào cửa C, đẩy piston ra hai bên hệ thống bánh răng trên piston tác động lên trục van, làm trục quay ngược chiều kim đồng hồ, giúp cánh bướm mở ra. Đồng thời, khí nén từ buồng ngoài được thoát ra ngoài qua cửa L.
• Khi đóng van: Khí nén được cấp vào cửa L, đẩy piston di chuyển vào trong, tạo lực quay trục van theo chiều kim đồng hồ, làm van đóng lại. Lúc này, khí nén ở buồng C sẽ được xả ra ngoài để hoàn tất chu trình.

Ưu nhược điểm của Van bướm điều khiển khí nén

Ưu điểm:

• Thời gian đóng mở diễn ra nhanh chóng chỉ mất khoảng 1-2 giây giúp nâng cao hiệu suất hệ thống, đặc biệt phù hợp với các quy trình yêu cầu phản ứng nhanh.
• So với van điều khiển điện, van khí nén tiêu tốn ít năng lượng hơn và hoạt động hiệu quả trong môi trường yêu cầu liên tục đóng mở.
• Cấu tạo đơn giản, không chiếm nhiều không gian, thiết kế nhỏ gọn thuận tiện cho việc lắp đặt trong hệ thống đường ống chật hẹp.
• Có khả năng chống ăn mòn hiệu quả, đáp ứng sử dụng được trong nhiều môi trường khác nhau.
• Với khả năng hoạt động tự động giúp tiết kiệm đáng kể thời gian và công sức, đảm bảo an toàn tuyệt đối cho người vận hành.
• Được làm từ chất liệu bền bỉ nên có tuổi thọ cao, hạn chế tối đa việc sửa chữa.

Nhược điểm:

• Hệ thống cần có máy nén khí ổn định, nếu mất áp lực khí thì van không thể vận hành, đặc biệt với loại tác động kép.
• Sản phẩm không chịu được áp suất cao như các loại van cầu hay van bi, nên không lý tưởng cho các hệ thống áp lực lớn, chỉ áp dụng cho các hệ thống khí nén.
• Liên kết với đường ổng chỉ có phương pháp lắp mặt bích hoặc nối kẹp.
• Trong quá trình vận hành, khi khí xả ra có thể gây ra tiếng ồn.

Ứng dụng van bướm khí nén

Van bướm điều khiển khí nén được ứng dụng rộng rãi trong nhiều lĩnh vực như:

• Sử dụng trong ngành công nghiệp xử lý nước và nước thải, giúp kiểm soát các bể lắng và các hệ thống lọc, đảm bảo quá trình xử lý diễn ra hiệu quả.
• Dùng trong các nhà máy hóa chất, hóa dầu giúp kiểm soát dòng chảy của hóa chất.
• Dùng trong dây chuyền sản xuất ngành thực phẩm, đồ uống.
• Được dùng để điều khiển dòng khí, hơi, dầu hoặc nhiên liệu trong khí nén trong ngành dầu khí, năng lượng.
• Sử dụng trong nhà máy sản xuất giấy, bột giấy, nhà máy sản xuất xi măng,….

Giá van bướm điều khiển khí nén bao nhiêu?.

Giá van bướm điều khiển khí nén tại thủy lực khí nén rất đa dạng phụ thuộc vào các yếu tố như kiểu van, môi trường và mục đích sử dụng. Thủy lực D&S chuyên cung cấp các thiết bị van bướm điều khiển khí nén với mức giá tốt nhất. Liên hệ ngay với chúng tôi qua hotline: 0979 436 075 để được báo giá cụ thể nhất nhé!

Thủy lực khí nén D&S – Địa chỉ cung cấp van bướm điều khiển khí nén

Nếu bạn đang băn khoăn không biết lựa chọn đơn vị cung cấp van bướm điều khiển khí nén chính hãng nào, cũng như giá cả tốt nhất trên thị trường. Thì hãy đến với chúng tôi thủy lực khí nén D&S chắc chắn sẽ không làm bạn thất vọng.

Với hơn 10 năm kinh nghiệm chúng tôi sẵn sàng cung cấp và đưa đến tay khách sản phẩm van bướm điều khiển khí nén, thiết bị khí nén hiệu quả nhất với giá cả phải chăng. Chúng tôi cam kết:

• Cung cấp sản phẩm van bướm điều khiển khí nén chính hãng, cam kết bảo hành.
• Giá cả ưu đãi tạo điều kiện thuận lợi nhất đến cho khách hàng.
• Với đội ngũ nhân viên giàu kinh nghiệm sẵn sàng tư vấn và phải đáp mọi thắc mắc của bạn về sản phẩm.

Cho đến thời điểm hiện tại chúng tôi tự tin cung cấp đến tay khách hàng những sản phẩm chất lượng và là đơn vị bạn nên lựa chọn và sử dụng

Các phụ kiện đi kèm với Van bướm điều khiển khí nén

• Bộ lọc khí nén: Được dùng để lọc khí và tách nước trong đường ống khí giúp làm sách đường khí trước khi đưa vào van bướm điều khiển khí nén, đảm bảo an toàn, độ sạch, nâng cao tuổi thọ của van.
• Van điện từ khí nén: Đóng mở hoặc chuyển hướng dòng khí nén trong hệ thống tự động. Van hoạt động bằng cách nhận tín hiệu điện để điều khiển luồng khí đi vào các cổng tương ứng, từ đó điều khiển thiết bị đầu cuối như van bướm, xi lanh khí…
• Công tắc hành trình: Được lắp vào van giúp báo tín hiệu đóng mở van về tủ.

Cách chọn van bướm điều khiển khí nén

• Kích thước của van phù hợp với đường ống: Cần đo chính xác đường kính của đường ống, chọn đúng với kích thước đường ống để đảm bảo lắp đặt dễ dàng, độ kín cao và vận hành ổn định. Tránh chọn sai cỡ van, gây rò rỉ hoặc làm giảm hiệu quả điều tiết lưu lượng.
• Xác định áp suất và áp lực làm việc: Để tránh các sự cố nghiêm trọng như rò rỉ, vỡ hoặc biến dạng van sau thời gian sử dụng, việc chọn áp suất và áp lực làm việc của van bướm điều khiển khí nén là cực kỳ quan trọng. So sánh thông số áp suất của van với áp lực thực tế trong hệ thống để chọn loại van.
• Chọn lựa chất liệu phù hợp với môi trường: Việc chọn đúng vật liệu sẽ giúp van chịu được tác động của hóa chất, nhiệt độ và áp lực, đảm bảo vận hành ổn định và kéo dài tuổi thọ.
• Kiểm tra nguồn gốc sản phẩm: Ưu tiên chọn sản phẩm chính hãng, có nguồn gốc, xuất xứ rõ ràng, tránh mua hàng trôi nổi không rõ chất lượng.

Tóm lại, van bướm điều khiển khí nén là một giải pháp tự động hóa hiệu quả và đáng tin cậy cho nhiều hệ thống đường ống công nghiệp. Mong rằng với những thông tin trên giúp bạn lựa chọn đúng van bướm điều khiển khí nén điều này không chỉ đảm bảo vận hành hiệu quả, mà còn giúp hệ thống hoạt động an toàn, tiết kiệm chi phí bảo trì và tránh sự cố kỹ thuật. Mọi vấn đề thắc mắc vui lòng liên hệ với chúng tôi:
