Van ba ngã khí nén

Van ba ngã khí nén là thiết bị chuyên dùng để điều chỉnh hướng dòng khí hoặc chất lỏng trong hệ thống ống dẫn. Để hiểu rõ hơn về cấu tạo, ưu điểm và ứng dụng của van ba ngã khí nén hãy cùng chúng tôi tham khảo chi tiết dưới bài viết này nhé!

Giới thiệu van ba ngã khí nén

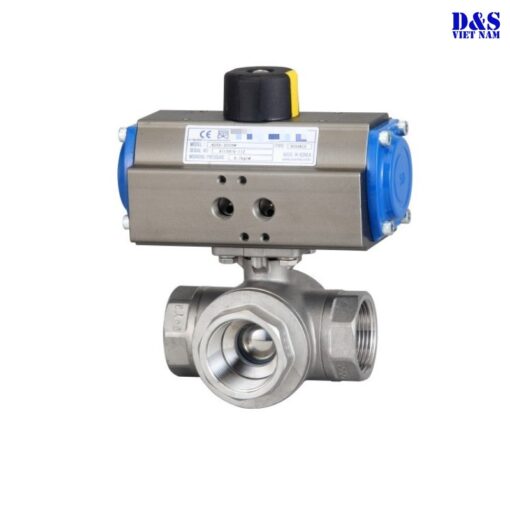

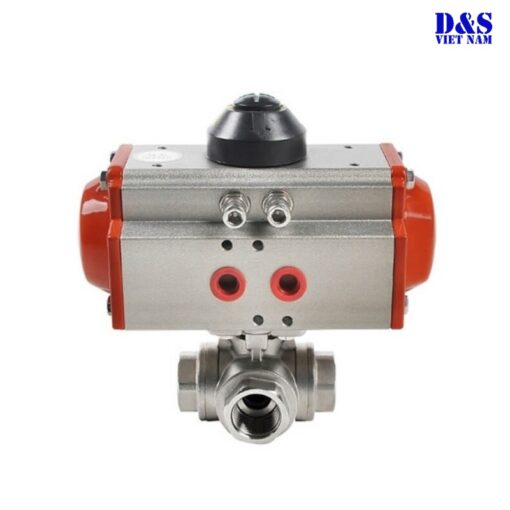

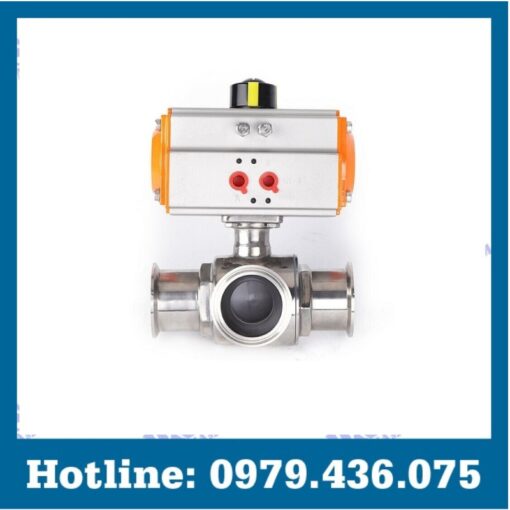

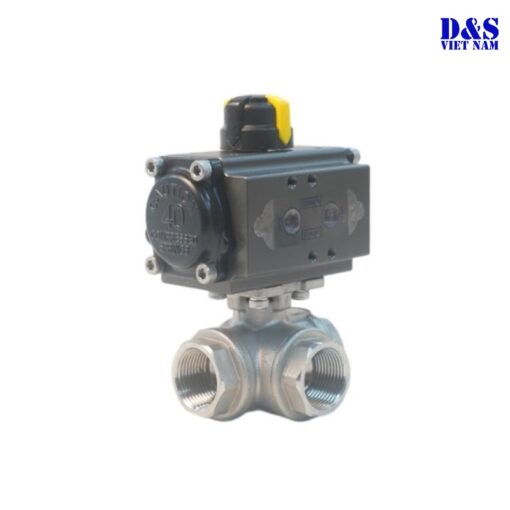

Van 3 ngã khí nén là dòng van bi 3 ngã được sử dụng để điều tiết hoặc đóng mở dòng chất lưu trong các đường ống một cách nhanh chóng. Van có khả năng kết nối với bộ điều khiển khí nén giúp thực hiện các thao tác tự động.

Thân van ba ngã khí nén được thiết kế hai kiểu dáng chữ L và chữ T, với van chữ T cho phép dòng lưu chất đi qua được 3 ngã, có thể chuyển dòng chảy từ cửa này sang cửa khác hoặc mở thông cả 3 cửa tùy theo mục đích sử dụng.

Trong khi đó van chữ L cho phép dòng lưu chất đi qua 2 ngã giúp van hoạt động linh hoạt trong việc điều chỉnh luồng chất lưu theo yêu cầu của hệ thống.

Cấu tạo van điều khiển ba ngã khí nén

Van điều khiển ba ngã khí nén được cấu tạo gồm 2 bộ phận chính:

Phần van bi:

• Thân van bi: Đây là bộ phận chính được đúc nguyên khối làm từ các chất liệu như inox, nhôm, gang, thép,….Thân van được thiết kế thành 2 dạng chính là dạng chữ L và dạng chữ T và trục van được kết nối với bộ điều khiển khí nén để thực hiện thao tác mở và đóng.
• Van được kết nối với đường ống theo dạng lắp bích hoặc nối ren phù hợp với nhiều hệ thống đường ống khác nhau.

Bộ điều khiển khí nén:

• Được sản xuất từ hợp kim nhôm kết nối với thân van bi và có các lỗ kết nối dây dẫn khí nén. Bên trong bộ điều khiển chứa các piston, lò xo, bánh răng và trục được gắn vào thành xi lanh để mở và đóng van.
• Độ điều khiển khí nén được chia thành 3 dạng chính gồm: bộ điều khiển khí nén tuyến tính, bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép.

Thông số van ba ngã khí nén

• Tên sản phẩm: Van ba ngã khí nén
• Kích cỡ van bi: (DN15 – DN 50 dạng lắp ren) (DN50 – DN300 dạng lắp bích).
• Gioăng làm kín: EPDM, PTFE, Viton
• Kết nối đường ống: Mặt bích, lắp ren
• Chất liệu thân van: Inox, nhựa, gang, thép
• Chất liệu bộ khí: Hợp kim nhôm cao cấp
• Kiểu kết nối: Kết nối ren và kết nối mặt bích
• Áp lực làm việc: Từ PN10 đến PN63
• Nhiệt độ: Từ -10°C đến 220°C
• Dạng đóng mở: Dạng ON/OFF hoặc dạng tuyến tính.
• Môi trường sử dụng: Dung dịch chất lỏng, nước, khí, hơi và các dung dịch hóa chất.

Phân loại van 3 ngã khí nén phổ biến hiện nay

Hiện nay trên thị trường có rất nhiều loại van 3 ngã được sử dụng phổ biến hiện nay có thể kể đến như:

• Van 3 ngã khí nén dạng chữ T: Van có 3 đầu kết nối với đường ống, cho phép dòng lưu chất đi qua cùng lúc cả ba cổng hoặc linh hoạt điều chỉnh hướng dòng chảy theo nhiều chiều khác nhau. Van thường được sử dụng trong các hệ thống cần điều phối nhiều hướng dòng chảy hoặc chia khí ra các nhánh khác nhau một cách chính xác.
• Van 3 ngã khí nén chữ L: Cho phép dòng lưu chất đi qua 2 cửa trong 3 cửa giúp điều tiết lưu lượng và chuyển hướng dòng chảy trong hệ thống khí nén.

Thường được sử dụng trong hệ thống yêu cầu điều khiển luồng khí theo hai chiều khác nhau nhưng vẫn phải đảm bảo được độ kín, an toàn và hiệu quả vận hành.

• Van 3 ngã khí nén lắp ren: Là loại van có thiết kế kết nối ren ở cả ba đầu dễ dàng lắp đặt vào hệ thống đường ống có kích thước và áp suất vừa phải. Đây là dòng van phổ biến trong các ứng dụng dân dụng, công nghiệp nhẹ và hệ thống khí nén có lưu lượng trung bình.
• Van 3 ngã khí nén mặt bích: Được làm bằng chất liệu inox, gang, thép, nhựa, có thiết kế mặt bích ở các đầu nối mặt bích, thường được sử dụng trong hệ thống có áp lực và kích thước lớn, có kết nối theo tiêu chuẩn JIS, DIN, ANSI, BS.
• Van 3 ngã khí nén rắc co: Được sử dụng chủ yếu với dòng van bi 3 ngã điều khiển khí nén nhựa, có kết nối đơn giản, tháp lắp nhanh chóng nên việc lắp đặt không tốn quá nhiều thời gian.

Ưu điểm của van ba ngã khí nén

• Linh hoạt trong kiểm soát dòng chảy: Được thiết kế van bi có cấu tạo 3 ngã nên khi mở 2 cửa và đóng cửa còn lại, chất lỏng sẽ được dẫn theo hai đường ống. Cho phép linh hoạt đổi hướng dòng chảy một cách dễ dàng, chính xác giúp tối ưu hoá hiệu suất của hệ thống.
• Dễ điều chỉnh và kiểm soát chất lỏng: Nhờ khả năng điều chỉnh vị trí cửa van dễ dàng kiểm soát dòng chảy, chuyển dòng chảy sang các hướng khác nhau tùy vào từng mục đích sử dụng.
• Vận hành dễ dàng: Kết hợp với cơ chế điều khiển khí nén tự động sẽ tạo ra khả năng tự động hóa quy trình và có thể điều khiển từ xa, giúp vận hành tự động mà không tốn sức người.
• Được làm từ chất liệu bền bỉ nên có thể hoạt động được ở môi trường khắc nghiệt.
• Thời gian đóng mở nhanh chóng chỉ mất 1-3 giây cho quá trình đóng mở van.

Ứng dụng van 3 ngã điều khiển bằng khí nén

• Sử dụng trong hệ thống khí nén công nghiệp giúp kiểm soát dòng khí nén trong hệ thống.
• Dùng để điều khiển dòng chảy của chất lỏng trong các đường ống.
• Dược dùng để điều khiển dòng khí trong hệ thống cấp khí cho bể phản ứng, xử lý nước sạch và hệ thống nước thải công nghiệp.
• Dùng trong các hệ thống làm mát công nghiệp và hệ thống nhiệt độ tự động, để đảm bảo an toàn tuyệt đối trong quá trình hoạt động.
• Được sử dụng trong hệ thống lò hơi, hệ thống sấy công nghiệp.
• Dùng trong hệ thống lắp ráp tự động dùng để điều khiển tay gắp cũng như đẩy, xoay sản phẩm theo các hướng khác nhau.
• Sử dụng trong hệ thống rượu, bia, nước giải khát và các giai đoạn liên quan khác.

Báo giá van 3 ngã khí nén tại Thủy lực khí nén D&S

Giá van 3 ngã khí nén rất đa dạng phụ thuộc vào các yếu tố như kiểu van, môi trường và mục đích sử dụng. Thủy lực D&S chuyên cung cấp các thiết bị van 3 ngã khí nén với mức giá tốt nhất. Để biết thêm thông tin chi tiết về thiết bị hãy liên hệ với chúng tôi qua số Hotline 0979 436 075 để được tư vấn và báo giá cụ thể nhất nhé!

Thủy lực khí nén D&S – Địa chỉ cung cấp van ba ngã khí nén chính hãng

Nếu bạn đang băn khoăn không biết lựa chọn đơn vị cung cấp van ba ngã khí nén chính hãng nào, cũng như giá cả tốt nhất trên thị trường. Thì hãy đến với chúng tôi thủy lực khí nén D&S chắc chắn sẽ không làm bạn thất vọng.

Với hơn 10 năm kinh nghiệm là nhà sản xuất van thủy lực, bộ nguồn thủy lực, máy bơm thủy lực, van ba ngã khí nén uy tín chuyên cung cấp các thiết bị thủy lực. Chúng tôi tự tin sẽ mang đến cho bạn mức giá và trải nghiệm mua sắm tuyệt vời nhất.

Sản phẩm tại D&S Việt Nam đều được đảm bảo chất lượng cao, độ bền ổn định và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực. Chúng tôi xây dựng một quy trình làm việc chuyên nghiệp với dịch vụ hỗ trợ khách hàng nhanh chóng và tận tâm. Mọi thắc mắc, yêu cầu hay vấn đề phát sinh sẽ được đội ngũ của chúng tôi giải quyết một cách kịp thời và hiệu quả, đảm bảo sự hài lòng tuyệt đối cho quý khách.

Những lưu ý khi sử dụng van ba ngã khí nén

Để đảm bảo hiệu quả hoạt động và độ bền cao khi sử dụng van khí nén ba ngã người dùng cần lưu ý một số điểm quan trọng sau:

Xác định rõ mục đích sử dụng

• Trước khi chọn mua cần làm rõ van 3 ngã khí nén sẽ được sử dụng để làm gì. Xác định chính xác chức năng sẽ giúp bạn chọn được loại van phù hợp về cấu tạo và cơ chế hoạt động.

 Lựa chọn vật liệu chế tạo phù hợp

• Van 3 ngã khí nén được chế tạo từ vật liệu chất lượng cao, phù hợp với môi trường làm việc. Việc lựa chọn đúng vật liệu giúp tăng tuổi thọ và đảm bảo an toàn trong quá trình vận hành.

Xác định kích thước và áp suất làm việc

• Đo chính xác đường kính ống kết nối, áp suất làm việc của hệ thống khí nén giúp bạn chọn van 3 ngã khí nén có thông số kỹ thuật phù hợp, tránh tình trạng rò rỉ hoặc hư hỏng do quá áp.

Chọn phương thức điều khiển phù hợp

• Hiện nay có 3 phương thức điều khiển phổ biến cho van 3 ngã khí nén: điều khiển bằng tay, điều khiển bằng khí nén hoặc điều khiển bằng điện. Lựa chọn phương thức điều khiển chính xác giúp tăng tính an toàn của hệ thống.

Ưu tiên sản phẩm từ thương hiệu uy tín

• Để đảm bảo hiệu suất và độ bền nên lựa chọn van từ các thương hiệu uy tín để đảm bảo độ ổn định, chất lượng, bền bỉ trong suốt quá trình sử dụng.

Tóm lại, van ba ngã khí nén là một thành phần không thể thiếu trong nhiều hệ thống tự động hóa công nghiệp. Việc lựa chọn và sử dụng van ba ngã khí nén đúng cách sẽ giúp đảm bảo vận hành ổn định, an toàn và hiệu quả của các quy trình sản xuất. Nếu cần tư vấn, báo giá van ba ngã khí nén hãy liên hệ với chúng tôi qua số Hotline để được tư vấn và hỗ trợ nhé!
