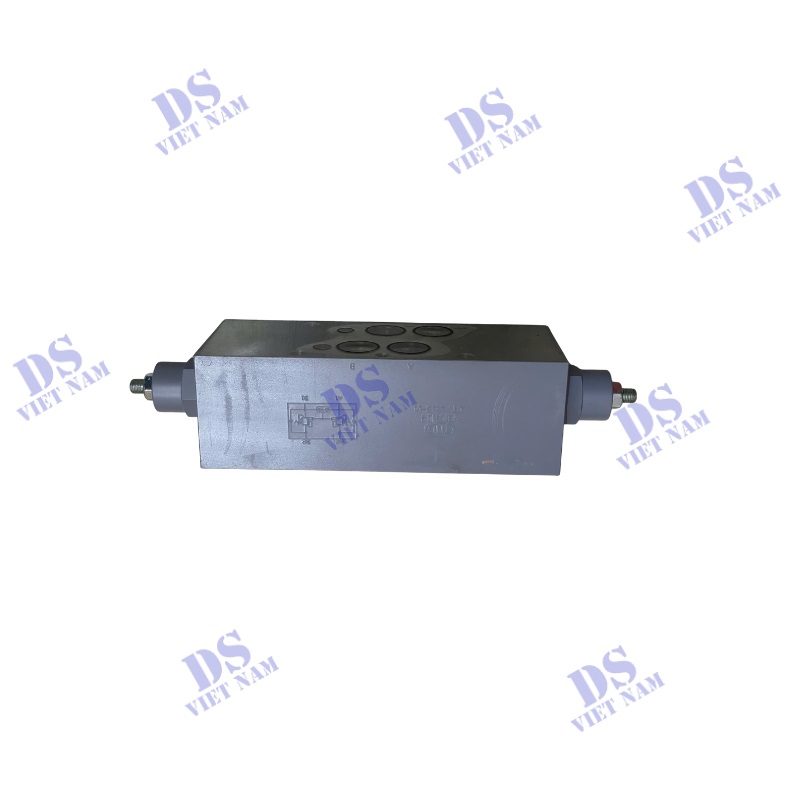

Van cân bằng modul 04 – VCM 04

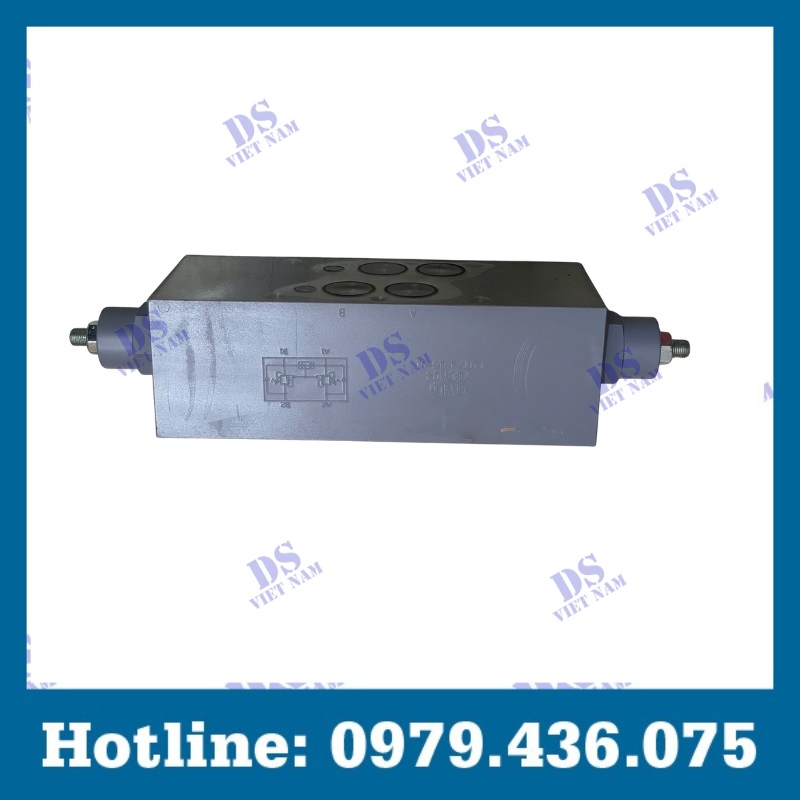

Van cân bằng modul 04 – VCM 04 là giải pháp điều khiển và cân bằng tải dành cho hệ thống thủy lực cần khả năng vận hành ổn định ở áp suất cao. Sản phẩm được thiết kế theo chuẩn mặt lắp CETOP 7, phù hợp tích hợp trực tiếp trên cụm van thủy lực, giúp hệ thống gọn gàng và thuận tiện trong quá trình lắp đặt.

Với áp suất làm việc lên đến 315 kgf/cm², lưu lượng tối đa 120 L/phút cùng tỷ số pilot 1:2, van phù hợp cho nhiều cơ cấu nâng hạ, giữ tải và điều khiển chuyển động hai chiều trong hệ thống thủy lực công nghiệp.

Thông số kỹ thuật van cân bằng modul 04 – VCM 04

• Nhà sản xuất: TNG
• Tên sản phẩm: Van cân bằng module
• Mã sản phẩm: VBCM04
• Phiên bản: V1
• Áp suất làm việc: 315 kgf/cm² (xấp xỉ 309 bar)
• Lưu lượng tối đa: 120 L/phút
• Tỷ số pilot: 1:2
• Kiểu lắp: Mặt lắp CETOP 7
• Khối lượng: 10.8 kg

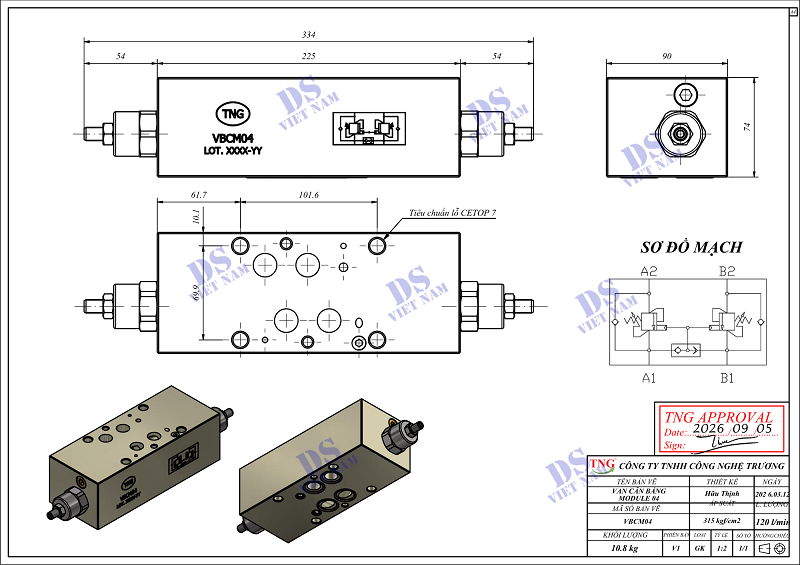

• Kích thước thân chính: Dài 334 mm, rộng 90 mm, cao 74 mm

Đặc điểm của van cân bằng modul 04 – VCM 04

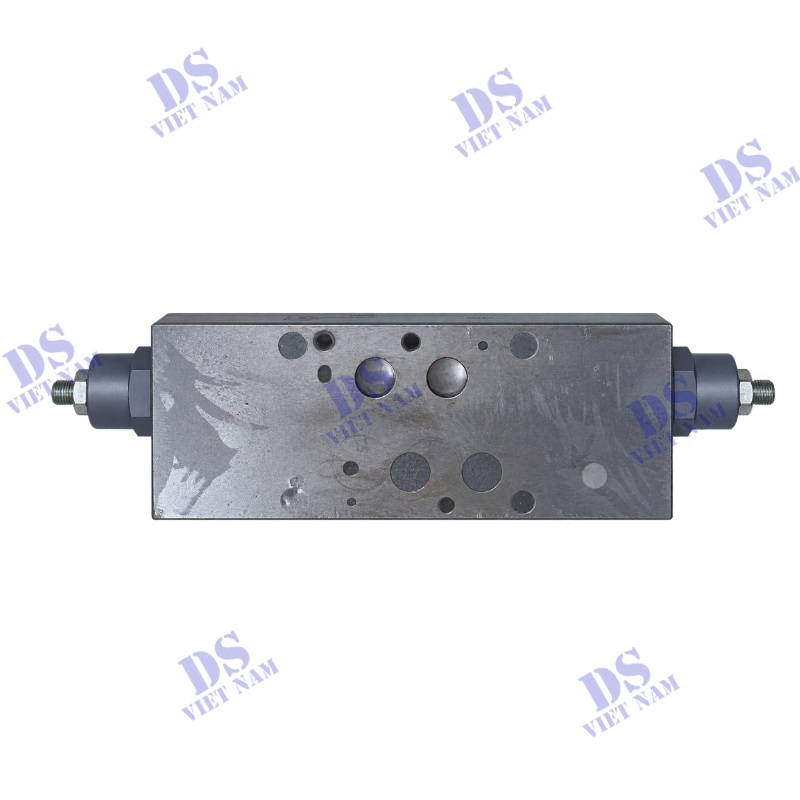

Thiết kế module theo chuẩn CETOP 7

Một trong những đặc điểm đáng chú ý của VCM 04 là thiết kế mặt lắp theo tiêu chuẩn CETOP 7, kiểu thiết kế module hỗ trợ tích hợp van vào cụm van thủy lực một cách gọn gàng, hạn chế hệ thống đường ống kết nối phức tạp.

Kích thước thân chính 334 mm chiều dài, 90 mm chiều rộng và 74 mm chiều cao giúp người thiết kế hệ thống chủ động tính toán không gian bố trí cụm thủy lực.

Áp suất làm việc lên đến 315 kgf/cm²

Van có khả năng làm việc ở mức áp suất 315 kgf/cm², tương đương khoảng 309 bar. Đây là thông số quan trọng đối với các hệ thống thủy lực vận hành trong điều kiện tải lớn hoặc yêu cầu áp suất cao. Khả năng chịu áp suất phù hợp giúp VCM 04 được ứng dụng trong các cơ cấu nâng hạ và hệ thống cần kiểm soát tải ổn định.

Lưu lượng tối đa 120 L/phút

Lưu lượng tối đa 120 L/phút cho phép van đáp ứng các hệ thống có nhu cầu lưu thông lượng dầu tương đối lớn. Việc lựa chọn đúng lưu lượng của van rất quan trọng vì ảnh hưởng trực tiếp đến tốc độ chuyển động, tổn thất áp suất và hiệu suất tổng thể của hệ thống.

Tỷ số pilot 1:2

VCM 04 sử dụng tỷ số pilot 1:2, hỗ trợ quá trình điều khiển mở van thông qua áp suất pilot. Đặc tính cần được tính toán đồng bộ với áp suất tải và sơ đồ thủy lực để đạt hiệu quả vận hành phù hợp.

Ưu điểm của Van cân bằng modul 04 – VCM 04

Hỗ trợ kiểm soát và giữ tải

Ưu điểm quan trọng của van cân bằng là khả năng hỗ trợ kiểm soát tải trong các cơ cấu thủy lực. Đối với xy lanh nâng hạ hoặc cơ cấu chịu tải trọng, việc kiểm soát dòng dầu giúp hạn chế tình trạng tải chuyển động ngoài mong muốn khi hệ thống vận hành. VCM 04 đặc biệt phù hợp với những ứng dụng cần nâng hạ và giữ tải.

Điều khiển chuyển động hai chiều

Sản phẩm có thể được ứng dụng trong những hệ thống cần kiểm soát chuyển động hai chiều giúp mở rộng phạm vi sử dụng của van trong máy móc và thiết bị thủy lực có cơ cấu chuyển động qua lại.

Khả năng làm việc ở áp suất cao

Mức áp suất làm việc tối đa 315 kgf/cm² là lợi thế đối với các hệ thống thủy lực công nghiệp có tải trọng lớn. Khi lựa chọn đúng theo yêu cầu thiết kế, van giúp hệ thống duy trì khả năng kiểm soát tải trong phạm vi thông số cho phép.

Thiết kế lắp đặt gọn gàng

Thay vì phải bố trí một cụm van độc lập với nhiều đường ống kết nối, cấu trúc module và mặt lắp CETOP 7 hỗ trợ tích hợp VCM 04 trực tiếp vào cụm van phù hợp.

Thiết kế lắp đặt góp phần tối ưu không gian, đơn giản hóa bố trí hệ thống và tạo thuận lợi cho quá trình kiểm tra, bảo trì.

Thông số rõ ràng, thuận tiện lựa chọn

Các thông số như áp suất, lưu lượng, tỷ số pilot, kích thước và tiêu chuẩn mặt lắp đều được xác định cụ thể. Nhờ đó, kỹ sư có thể dễ dàng đối chiếu VCM 04 với yêu cầu của hệ thống trước khi đưa vào sử dụng.

Ứng dụng của van cân bằng modul 04 – VCM 04

Với đặc tính cân bằng và kiểm soát tải, sản phẩm có thể được sử dụng cho nhiều hệ thống thủy lực như:

• Cơ cấu nâng và hạ tải
• Hệ thống xy lanh thủy lực chịu tải
• Cơ cấu cần giữ tải tại vị trí yêu cầu
• Hệ thống điều khiển chuyển động hai chiều
• Cụm nguồn và cụm van thủy lực công nghiệp
• Máy móc có yêu cầu kiểm soát tải ở áp suất cao
