Van cân bằng thủy lực modul VCM 03

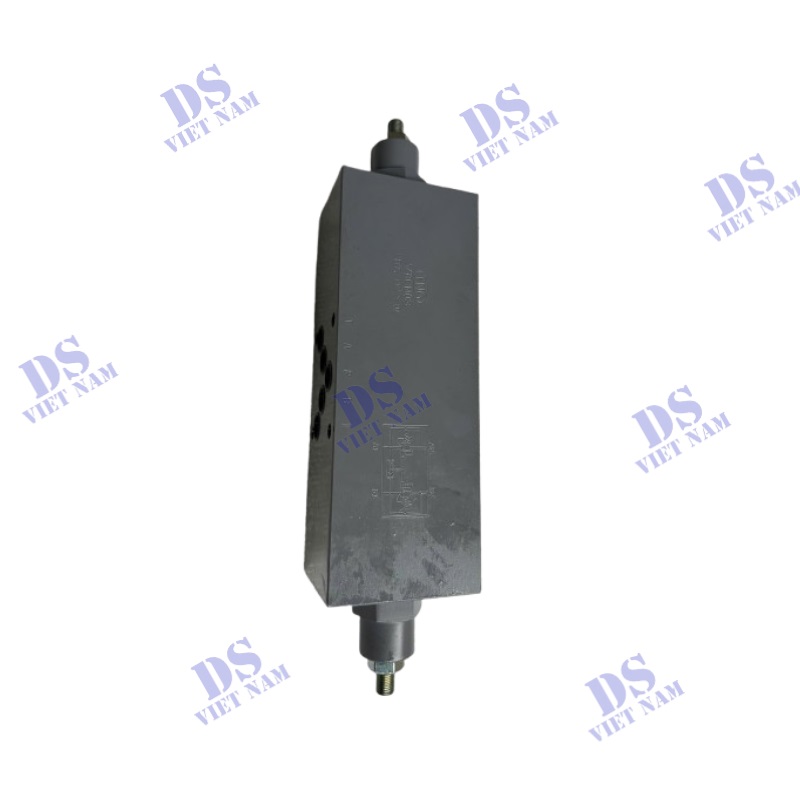

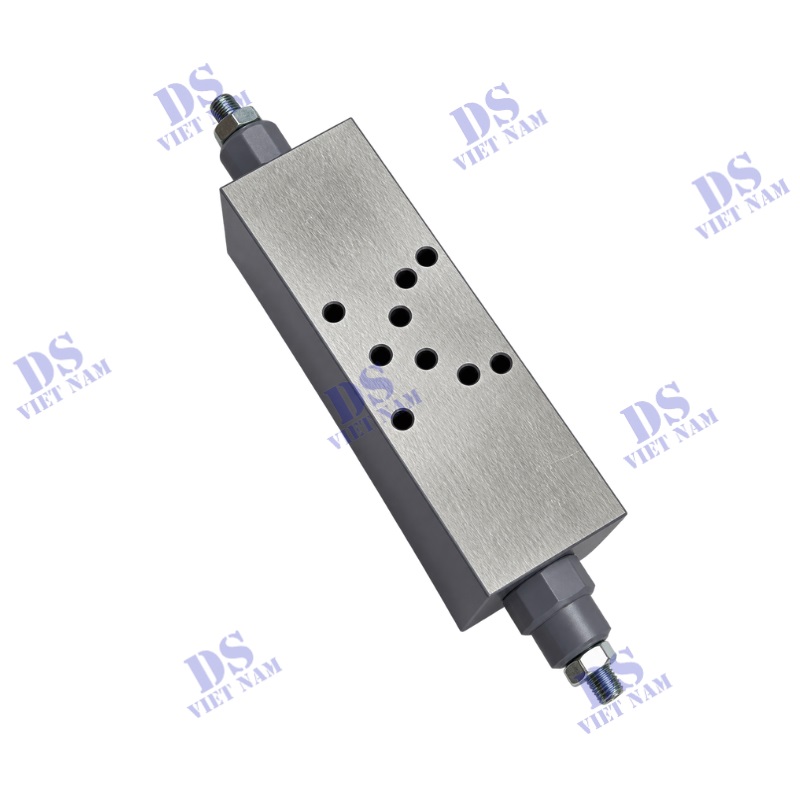

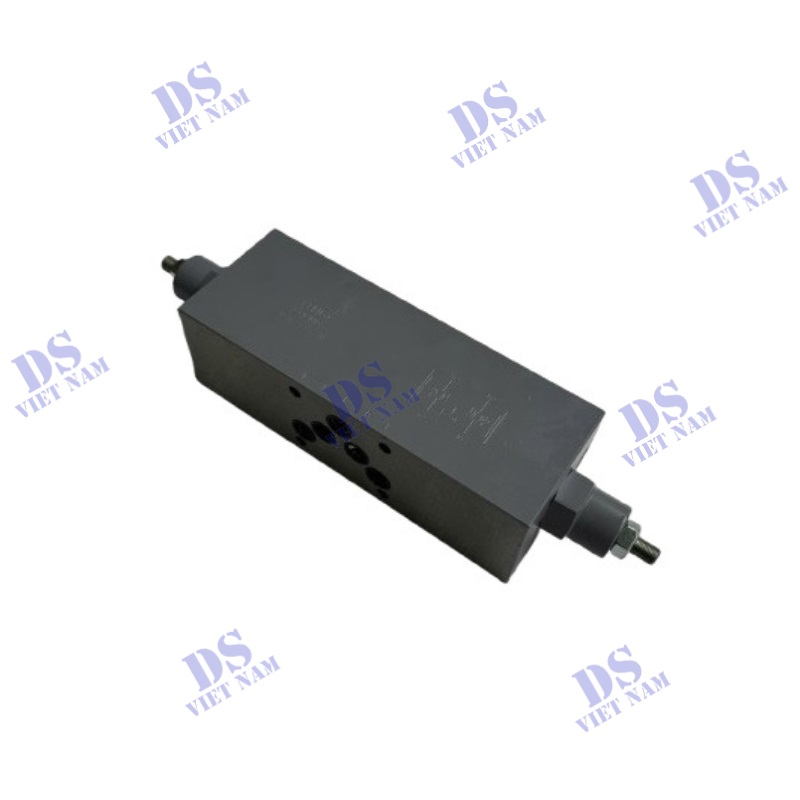

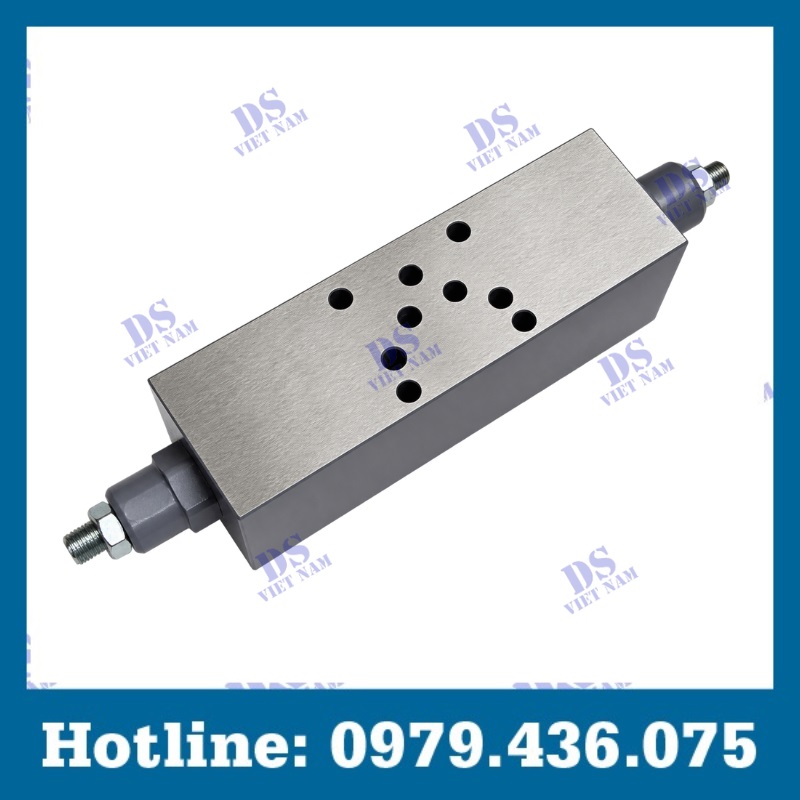

Van cân bằng module VBCM03 là giải pháp kiểm soát và cân bằng tải dành cho hệ thống thủy lực, được thiết kế theo tiêu chuẩn CETOP 5. Sản phẩm do TNG – Công ty TNHH Công nghệ Trương sản xuất, phù hợp với các hệ thống yêu cầu khả năng làm việc ở áp suất cao, lưu lượng lớn và cần tối ưu không gian lắp đặt trên cụm van.

VBCM03 phiên bản V1 có áp suất làm việc 315 kgf/cm², xấp xỉ 309 bar, lưu lượng tối đa 120 L/phút và tỷ số pilot 1:1.6. Van có kích thước thân 312 × 63 × 76 mm, khối lượng 7.5 kg và cổng kết nối được bố trí theo bản vẽ kỹ thuật của sản phẩm.

Thông só kỹ thuật van cân bằng thủy lực modul VCM 03

• Nhà sản xuất: TNG
• Tên sản phẩm: Van cân bằng module
• Mã sản phẩm: VBCM03
• Phiên bản: V1
• Áp suất làm việc: 315 kgf/cm² (xấp xỉ 309 bar)
• Lưu lượng tối đa: 120 L/phút

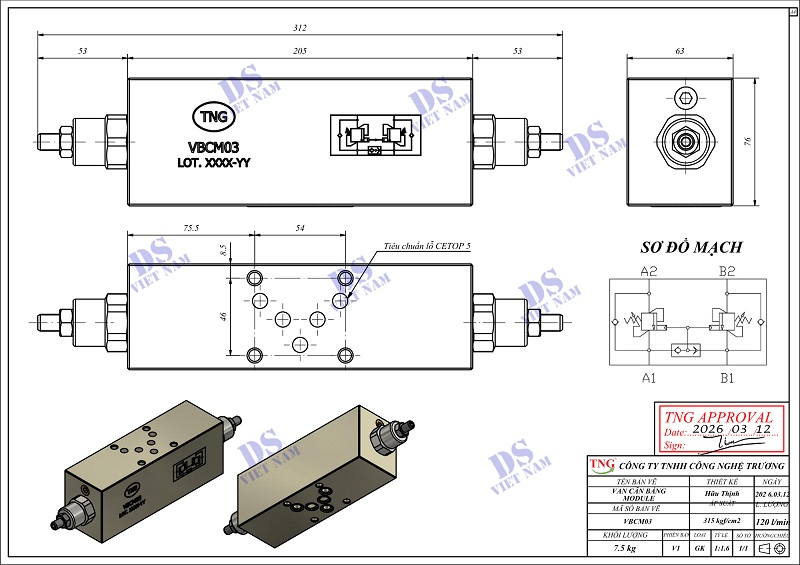

• Cổng kết nối: Theo bản vẽ kỹ thuật
• Tỷ số pilot: 1:1.6
• Kiểu lắp: Mặt lắp CETOP 5
• Khối lượng: 7.5 kg
• Kích thước thân chính: Dài 312 mm, rộng 63 mm, cao 76 mm

Ưu điểm của van cân bằng thủy lực modul VCM 03

Ưu điểm nổi bật của van cân bằng module VBCM03 là khả năng làm việc với áp suất lên đến 315 kgf/cm², phù hợp cho nhiều hệ thống thủy lực công nghiệp có tải trọng lớn. Van hỗ trợ kiểm soát tải, hạn chế chuyển động ngoài mong muốn và góp phần duy trì hoạt động ổn định của cơ cấu chấp hành.

Lưu lượng tối đa 120 L/phút là một lợi thế khi VBCM03 được sử dụng trong những hệ thống cần lưu thông lượng dầu lớn giúp mở rộng phạm vi ứng dụng của sản phẩm trong các máy móc và thiết bị thủy lực công nghiệp.

VBCM03 sử dụng mặt lắp CETOP 5, cho phép tích hợp gọn trên cụm van tương thích. Thiết kế module góp phần tối ưu không gian, giảm sự phức tạp trong bố trí hệ thống và thuận tiện hơn khi lắp đặt.

Bên cạnh đó, tỷ số pilot 1:1.6 hỗ trợ quá trình điều khiển van theo yêu cầu của mạch thủy lực. Kích thước thân 312 × 63 × 76 mm cũng giúp kỹ sư dễ dàng tính toán vị trí lắp đặt khi thiết kế cụm van.

Ứng dụng của van cân bằng thủy lực modul VCM 03

Van cân bằng module VBCM03 được ứng dụng chủ yếu trong các cơ cấu nâng hạ thủy lực cần kiểm soát tải trong quá trình vận hành. Van hỗ trợ điều khiển chuyển động của cơ cấu chấp hành, phù hợp với những thiết bị thường xuyên nâng và hạ tải trọng.

Sản phẩm cũng thích hợp cho hệ thống giữ tải, đặc biệt là các cơ cấu sử dụng xy lanh thủy lực cần duy trì tải tại vị trí yêu cầu. Khả năng cân bằng tải góp phần nâng cao tính ổn định trong quá trình thiết bị hoạt động.

Ngoài ra, VBCM03 có thể sử dụng trong các cơ cấu điều khiển chuyển động hai chiều, cụm van thủy lực và nhiều loại máy móc công nghiệp. Với áp suất 315 kgf/cm², lưu lượng 120 L/phút và tiêu chuẩn CETOP 5, sản phẩm là lựa chọn phù hợp cho hệ thống cần cân bằng tải kết hợp thiết kế module gọn gàng.
