Van chia dòng thủy lực TNG VUSF140

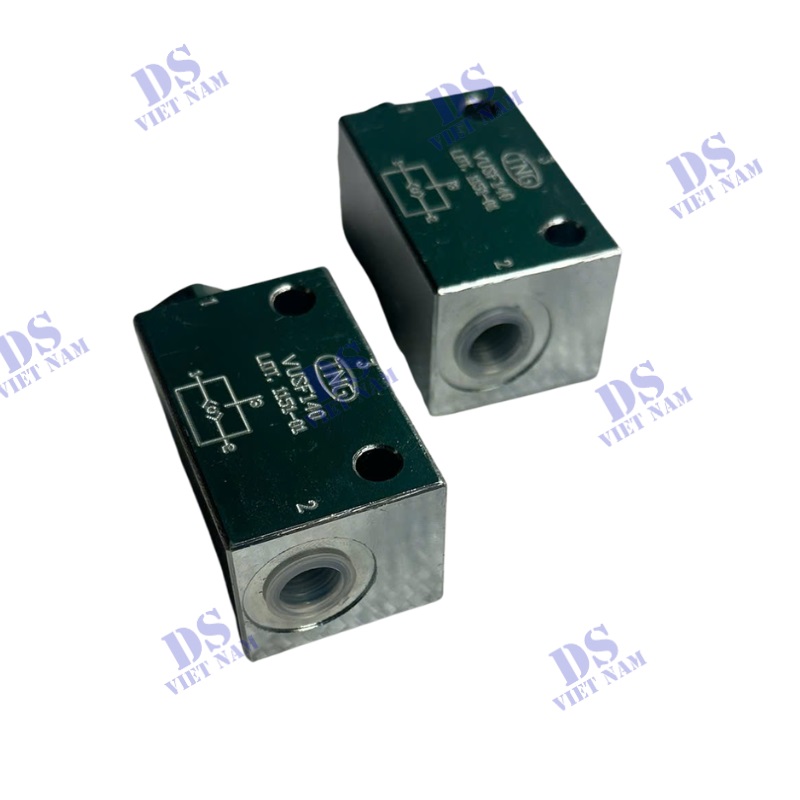

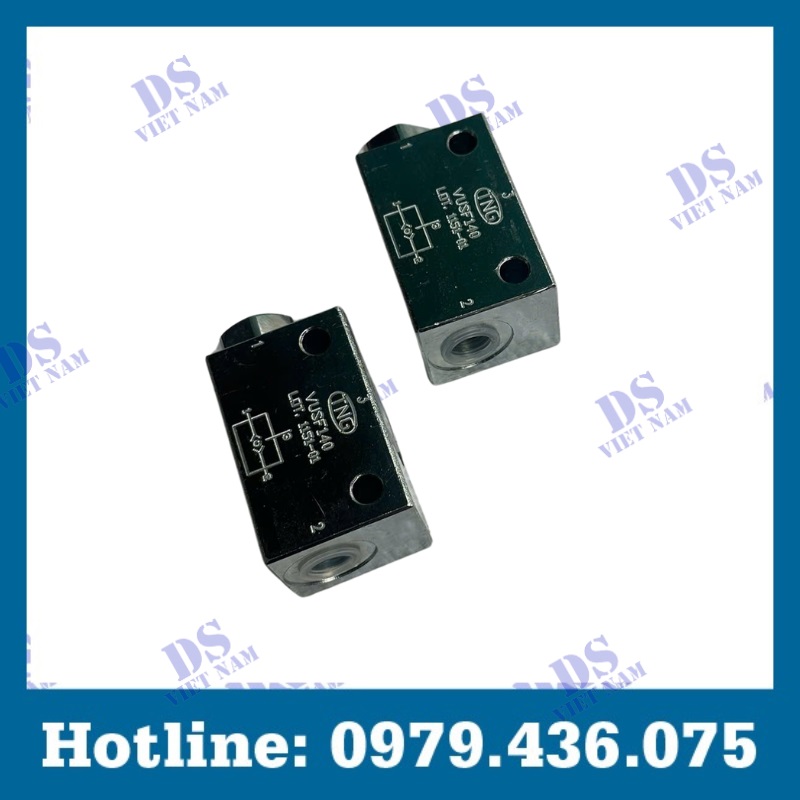

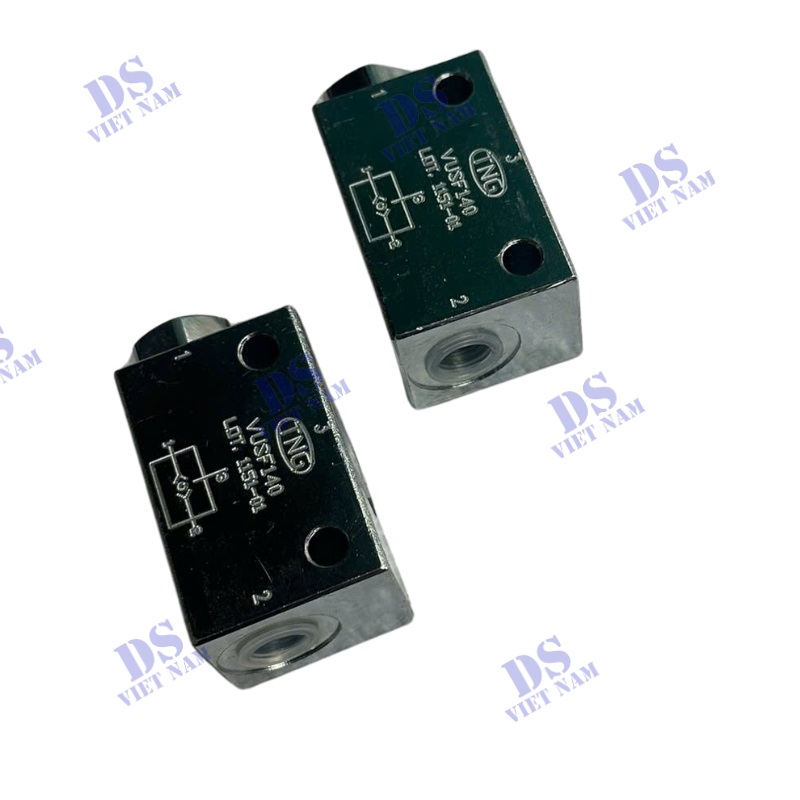

Van chia dòng thủy lực TNG VUSF140 là thiết bị được sử dụng để phân phối dòng dầu từ một cổng vào sang hai nhánh ra trong mạch thủy lực. Sản phẩm có kết cấu block 3 cổng nhỏ gọn, phù hợp lắp trực tiếp trên cụm máy hoặc hệ thống thủy lực cần tối ưu không gian.

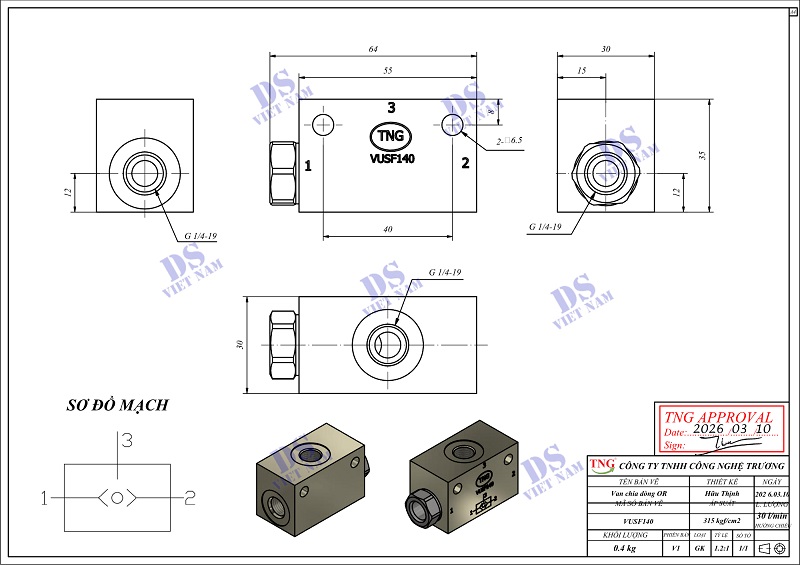

VUSF140 có lưu lượng danh nghĩa 30 L/min, áp suất làm việc 315 kgf/cm² và sử dụng 3 cổng dầu ren G 1/4-19. Theo sơ đồ kỹ thuật, cổng số 3 là cổng dầu vào, cổng số 1 và số 2 là hai nhánh ra. Van có kích thước tổng thể 64 × 30 × 35 mm, khối lượng 0.4 kg và 2 lỗ gá Ø6.5 mm với khoảng cách tâm 55 mm.

Thông số kỹ thuật van chia dòng thủy lực TNG VUSF140

• Mã sản phẩm: VUSF140
• Chức năng: Van chia dòng, 3 cổng
• Lưu lượng danh nghĩa: 30 L/min
• Áp suất làm việc: 315 kgf/cm²
• Cổng dầu: G 1/4 – 19,3 cổng
• Kích thước: 64 x 30 x 35 mm
• Lỗ gá lắp: 2 x Ø6.5 mm, bước tâm 55 mm
• Khối lượng: 0.4 kg

Ưu điểm của van chia dòng thủy lực TNG VUSF140

Ưu điểm nổi bật của TNG VUSF140 là kết cấu block 3 cổng đơn giản và nhỏ gọn. Kích thước chỉ 64 × 30 × 35 mm giúp sản phẩm dễ bố trí trong những hệ thống có không gian lắp đặt hạn chế.

Van có khả năng làm việc ở áp suất lên đến 315 kgf/cm², đáp ứng yêu cầu của nhiều mạch thủy lực công nghiệp. Lưu lượng danh nghĩa 30 L/min phù hợp với các hệ thống có nhu cầu phân phối dòng dầu sang hai nhánh tải.

Các cổng dầu được ký hiệu rõ ràng với cổng 3 là đầu vào, cổng 1 và 2 là đầu ra, giúp thuận tiện khi xác định đường dầu và triển khai lắp đặt. Cổng ren G 1/4-19 cũng giúp kỹ thuật viên dễ dàng lựa chọn phụ kiện kết nối tương ứng.

Ngoài ra, thân van được bố trí 2 lỗ gá Ø6.5 mm, bước tâm 55 mm, hỗ trợ cố định chắc chắn sản phẩm trên giá đỡ hoặc thân máy.

Ứng dụng của van chia dòng thủy lực TNG VUSF140

Van chia dòng VUSF140 phù hợp với các mạch thủy lực cần đưa dòng dầu từ một nguồn cấp đến hai nhánh tải. Van có thể được ứng dụng trong máy móc công nghiệp, cụm nguồn thủy lực và các thiết bị sử dụng nhiều cơ cấu chấp hành.

Thiết kế nhỏ gọn giúp VUSF140 thích hợp lắp trực tiếp trên thân máy, cụm van hoặc giá đỡ, đặc biệt ở những vị trí có không gian hạn chế. Sản phẩm cũng phù hợp với hệ thống cần bố trí mạch dầu đơn giản và thuận tiện cho quá trình lắp ráp.

Khi lựa chọn VUSF140, cần xác nhận thêm tỷ lệ chia lưu lượng, độ chính xác chia, dải nhiệt độ, loại dầu và giới hạn áp suất theo datasheet chính thức của TNG để đảm bảo van phù hợp với yêu cầu vận hành thực tế.
