Van Tiết Lưu Khí Nén

Van tiết lưu khí nén

Trong các hệ thống khí nén công nghiệp hiện đại, việc kiểm soát lưu lượng khí là yếu tố then chốt giúp đảm bảo hiệu suất hoạt động và độ chính xác trong quá trình vận hành. Một trong những thiết bị quan trọng và không thể thiếu để thực hiện chức năng này chính là van tiết lưu khí nén. Tuy là một bộ phận nhỏ nhưng lại đóng vai trò lớn trong việc điều chỉnh lưu lượng khí ổn định và linh hoạt. Vậy hãy cùng chúng tôi tìm hiểu chi tiết sản phẩm nhé.

Van tiết lưu khí nén là gì?

Van tiết lưu khí nén (Pneumatic Throttle Valve) hay van điều khiển tốc độ khí nén là thiết bị dùng để điều chỉnh hoặc thay đổi tốc độ dòng chảy của khí trong hệ thống.

Van có cấu tạo đơn giản, thiết kế nhỏ gọn và được chế tạo từ các vật liệu bền như nhựa kỹ thuật cao cấp, inox hoặc đồng. Chức năng chính của van tiết lưu là giảm tốc độ dòng khí từ đó điều chỉnh tốc độ hoạt động của cơ cấu truyền động.

Cấu tạo van tiết lưu khí nén

Van tiết lưu khí nén có cấu tạo khá đơn giản gồm các bộ phận chính sau:

• Thân van: Được làm từ các vật liệu bền như nhựa kỹ thuật, hợp kim nhôm, đồng hoặc inox giúp đảm bảo khả năng chịu áp suất và chống ăn mòn trong môi trường khí nén. Trên thân van có các cổng kết nối với đầu vào khí kết nối bằng ren để lắp với ống khí nén, đầu ra khí kết nối với thiết bị sử dụng khí hoặc hệ thống truyền động, phía trên thân tích hợp nút điều chỉnh để thay đổi lưu lượng khí nén.
• Ống trượt: Bộ phận dẫn hướng dùng để kết nối với ống khí nén và đảm bảo chuyển động trượt của khí trong quá trình vận hành.
• Vòng làm kín: Nằm tại đầu ra của van có chức năng ngăn rò rỉ khí và đảm bảo liên kết chắc chắn giữa các bộ phận.
• Vòng hãm: Dùng để giữ chặt ống trượt và tránh bị tuột ra trong quá trình hoạt động.
• Gioăng chi: Đóng vai trò như lớp đệm kín giúp chống rò rỉ lưu chất khi van hoạt động trong điều kiện áp suất cao.
• Ngoàm cố định: Giúp cố định các bộ phận bên trong van ở đúng vị trí đảm bảo ổn định cấu trúc tổng thể.
• Chốt cố định: Được lắp bên trong van giữ chắc các chi tiết không bị xê dịch trong quá trình lắp đặt và sử dụng.
• Trục piston: Dùng để nén khí, áp suất là phần liên kết với cơ cấu truyền động.
• Vòng kẹp: Cố định trục piston đảm bảo chuyển động ổn định và chính xác trong suốt quá trình hoạt động.
• Ốc vít điều chỉnh: Dùng để cố định phần nút điều chỉnh đồng thời cho phép điều chỉnh độ nén hoặc tốc độ dòng khí.
• Nút điều chỉnh: Cho phép người dùng tùy chỉnh lưu lượng khí nén thông qua việc điều chỉnh độ mở của lỗ tiết lưu.

Thông số van tiết lưu khí nén

• Tên sản phẩm: Van tiết lưu khí nén.
• Kích cỡ van: 1/8”, ¼”, 3/8”, ½”, 1”
• Chất liệu cấu tạo: nhựa, hợp kim không gỉ, inox
• Khí cấp: 3~15Psi, 9~15psi, 3~120psi
• Kiểu lắp: nối ren, bắt ống.
• Môi trường làm việc: khí hơi, khí nén.
• Dạng kết nối: Nối ren ngoài
• Phạm vi nhiệt độ: Từ -40 ~ 300 độ C
• Phạm vi áp suất: Từ 30 – 35Kg/cm2

Các loại van tiết lưu khí nén

• Van tiết lưu một chiều: Cho phép bạn điều chỉnh lưu lượng khí nén theo một chiều nhất định. Van được trang bị vít điều chỉnh bằng tay dùng để thay đổi tiết diện dòng chảy A từ đó kiểm soát lưu lượng khí nén đi theo chiều điều khiển. Khi lò xo đẩy màng chắn xuống khí nén đi qua khoảng hở cố định, không điều chỉnh được lưu lượng.
•  Van tiết lưu có tiết diện không thay đổi được: Loại van có một khe hở cố định với tiết diện không đổi khi lưu lượng khí nén đi qua van sẽ luôn giữ một giá trị nhất định không thể điều chỉnh được.
• Van tiết lưu khí nén có tiết diện điều chỉnh, thay đổi được: Đây là loại van tiết lưu phổ biến nhất và được sử dụng rộng rãi nhờ khả năng điều chỉnh linh hoạt. Khi đó dòng khí nén sẽ đi từ A qua B và ngược lại, tiết diện A thay đổi bằng vít điều chỉnh.

Nguyên lý van khí nén tiết lưu

Van tiết lưu khí nén hoạt động dựa trên cơ chế điều chỉnh cơ học bằng núm vặn khi người dùng xoay núm điều chỉnh piston bên trong van sẽ hạ xuống, nén vào bệ đỡ làm thay đổi tiết diện dòng chảy.

Khí nén từ đầu vào sẽ đi qua khe hở giữa piston và bệ đỡ sau đó thoát ra ngoài qua đầu ra của van. Việc điều chỉnh núm vặn giúp kiểm soát tốc độ dòng chảy của lưu chất khí nén theo nhu cầu sử dụng.

Khi điều chỉnh van tiết lưu khí nén sẽ làm cho hiệu suất môi chất bị giảm đi tùy trường hợp cũng phải tạo ra tiết lưu để hiệu chỉnh lại công suất các thiết bị đo lưu lượng hay giảm áp cho phù hợp.

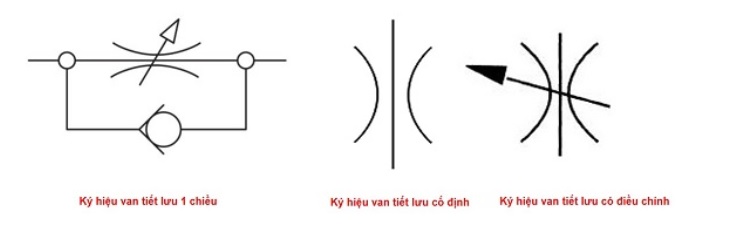

Ký hiệu van tiết lưu khí nén

Ưu điểm của Van tiết lưu khí nén

• Điều chỉnh tốc độ chính xác: Giúp kiểm soát tốc độ chuyển động của xy lanh và thiết bị khí nén dễ dàng giúp hệ thống hoạt động tốt nhất.
• Độ bền cao: Được làm từ vật liệu nhựa bền bỉ giúp hoạt động ổn định lâu dài trong hệ thống, thiết bị.
• Thiết kế nhỏ gọn, dễ lắp đặt: Kích cỡ nhỏ gọn, cấu tạo đơn giản phù hợp với nhiều không gian và vị trí trong hệ thống khí nén.
• Giá thành hợp lý: Chi phí thấp so với các thiết bị điều khiển tự động khác.
• Dễ điều chỉnh: Thường có núm vặn hoặc vít điều chỉnh cho phép người dùng thay đổi lưu lượng khí nén một cách nhanh chóng và linh hoạt chỉ bằng tay.

Ứng dụng của van khí nén tiết lưu

Van khí nén tiết lưu có nhiều ứng dụng trong các hệ thống khí nén công nghiệp có thể kể đến như:

• Sử dụng cho các loại thiết bị như máy ép, máy cắt, máy nén và các thiết bị khác giúp kiểm soát áp suất và luồng khí nén trong quá trình hoạt động của máy.
• Dùng trong dây truyền sản xuất ô tô và hệ thống treo, hệ thống phanh và hệ thống làm mát.
• Sử dụng trong ngành thực phẩm và dược phẩm.
• Sử dụng cho các thiết bị khí nén phục vụ các nhà máy sản xuất, các khu công nghiệp giúp tăng hiệu suất làm việc của sản phẩm.
• Lắp đặt vào các nguồn khí nén giúp cung cấp lượng khí nén đến các sản phẩm như van bướm khí nén, van bi khí nén, van y xiên khí nén, van cầu khí nén, van cổng khí nén, van dao khí nén.
• Sử dụng trong các thiết bị y tế như máy hút, máy phe nhiệt và các thiết bị y tế khác để kiểm soát luồng khí nén và áp suất.

Bảng giá van tiết lưu khí nén mới nhất tại Thủy Lực Khí Nén D&S

Thủy Lực Khí Nén D&S cung cấp van tiết lưu khí nén chất lượng cao với mức giá cạnh tranh. Sản phẩm đa dạng về mẫu mã, chủng loại và phù hợp với nhiều hệ thống khí nén khác nhau. Để biết thông tin chi tiết giá của sản phẩm khách hàng có thể liên hệ trực tiếp với chúng tôi qua số Hotline: 0979 436 075 để được tư vấn loại van phù hợp và nhận báo giá mới nhất nhanh chóng, minh bạch.

Thủy Lực Khí Nén D&S – Địa chỉ cung cấp van tiết lưu khí nén mới nhất

Thủy Lực Khí Nén D&S là nhà cung cấp uy tín chuyên cung cấp các thiết bị thủy lực và khí nén bao gồm cả van tiết lưu khí nén, bộ nguồn thủy lực. Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp van tiết lưu khí nén chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá cả hợp lý và dịch vụ chuyên nghiệp nhất. Không chỉ vậy khi đến với Thủy lực khí nén D&S bạn còn nhận được:

• Cam kết cung cấp sản phẩm chính hãng có nguồn gốc xuất xứ rõ ràng, đảm bảo độ chính xác và độ ổn định của đồng hồ trong quá trình sử dụng.
•  Mang đến cho khách hàng những sản phẩm với giá cả tốt nhất trên thị trường.
• Hỗ trợ giao hàng nhanh chóng, chính xác.
• Đội ngũ tư vấn giàu kinh nghiệm sẵn sàng giải đáp mọi thắc mắc.

Lưu ý khi sử dụng van tiết lưu khí nén

Sử dụng van tiết lưu khí nén đúng cách sẽ giúp tối ưu hóa hiệu suất làm việc của hệ thống và kéo dài tuổi thọ của thiết bị. Dưới đây là những lưu ý quan trọng khi sử dụng van tiết lưu khí nén:

• Lựa chọn loại van: Đảm bảo kích thước, kiểu kết nối và chức năng van phù hợp với yêu cầu hệ thống, xác định rõ dải áp suất và nhiệt độ làm việc.
• Lắp đặt van đúng vị trí: Thực hiện theo hướng dẫn của nhà sản xuất, dùng dụng cụ phù hợp và đảm bảo kết nối chắc chắn, không rò rỉ.
• Tuân thủ hướng dẫn sử dụng: Làm theo đúng quy định về lắp đặt, vận hành và bảo dưỡng để đảm bảo hoạt động hiệu quả, bền bỉ.
• Vị trí lắp đặt hợp lý: Chọn nơi dễ tiếp cận để bảo trì đồng thời tránh các khu vực có hóa chất, môi trường ăn mòn hoặc điều kiện khắc nghiệt.
• Kiểm tra định kỳ: Thường xuyên kiểm tra các mối nối và gioăng làm kín của van rò rỉ khí không chỉ gây lãng phí năng lượng mà còn làm giảm khả năng kiểm soát tốc độ của van.
• Bảo dưỡng định kỳ: Vệ sinh van định kỳ để loại bỏ cặn bẩn, đảm bảo các bộ phận bên trong hoạt động trơn tru.
• Không vượt quá áp suất cho phép: Tránh để áp suất làm việc vượt giới hạn thiết kế để ngăn ngừa hỏng hóc và giảm tuổi thọ van.
• Sử dụng phụ kiện tương thích: Đảm bảo phụ kiện phù hợp với van và hệ thống khí nén.

Trên là toàn bộ thông tin chia sẻ mà Thủy lực khí nén D&S muốn chia sẻ đến bạn về thiết bị van tiết lưu khí nén. Với những thông tin trên sẽ giúp bạn hiểu rõ hơn về thiết bị trước khi chọn mua sử dụng. Nếu bạn còn câu hỏi thắc mắc về sản phẩm vui lòng liên hệ với chúng tôi để được tư vấn và hỗ trợ nhé:
