Van Tiết Lưu Khí Nén 2 Chiều

Van Tiết Lưu Khí Nén 2 Chiều

Trong hệ thống khí nén công nghiệp việc kiểm soát tốc độ và lưu lượng dòng khí là yếu tố quan trọng để đảm bảo quá trình vận hành ổn định và chính xác. Một trong những thiết bị đóng vai trò quan trọng là van tiết lưu khí nén 2 chiều. Vậy hãy cùng chúng tôi tìm hiểu qua bài viết dưới đây nhé

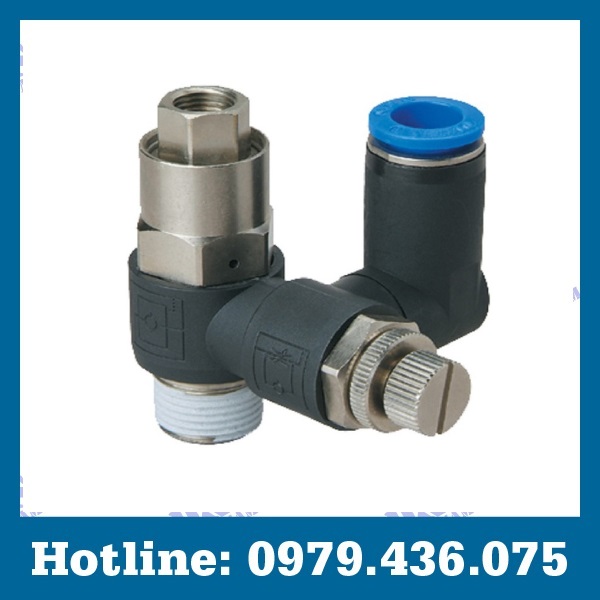

Giới thiệu van tiết lưu khí nén 2 chiều

Van tiết lưu khí nén 2 chiều (Pneumatic Throttle Valve) là thiết bị quan trọng trong hệ thống khí nén giúp điều chỉnh lưu lượng và tốc độ dòng khí linh hoạt và chính xác theo cả hai chiều.

Sản phẩm nổi bật với thiết kế nhỏ gọn, hiệu suất cao và có độ bền vượt trội nên được sử dụng chủ yếu trong nhà máy sản xuất lắp ráp ô tô, sản xuất hóa chất, xi măng các ngành công nghiệp nặng.

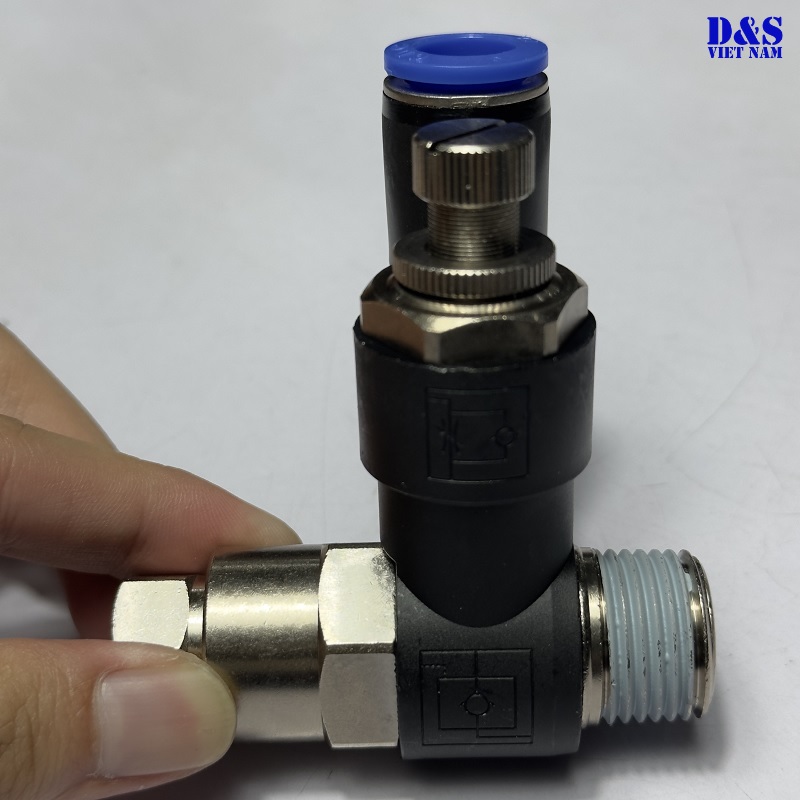

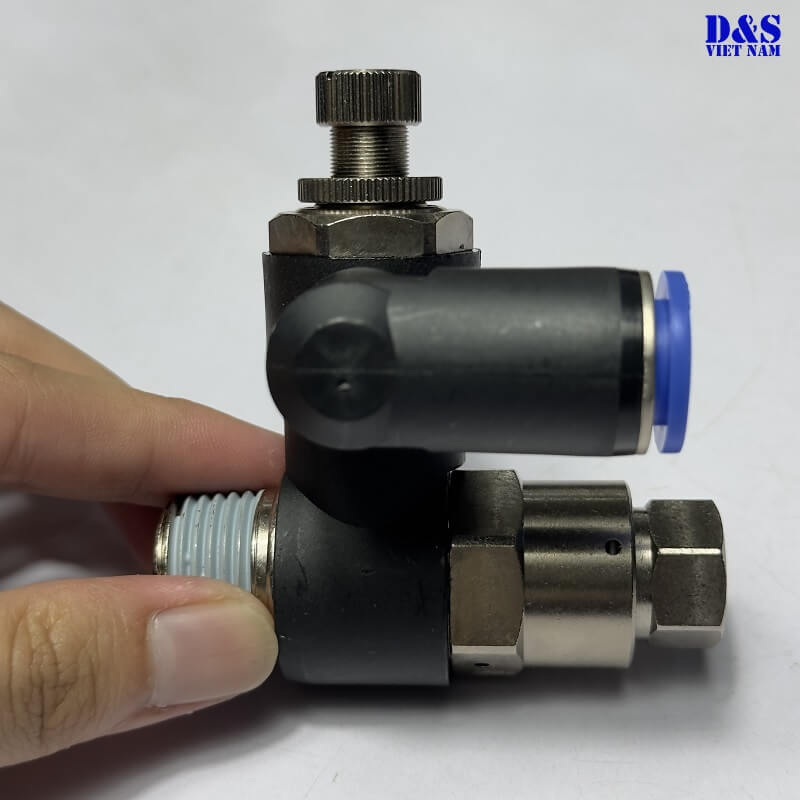

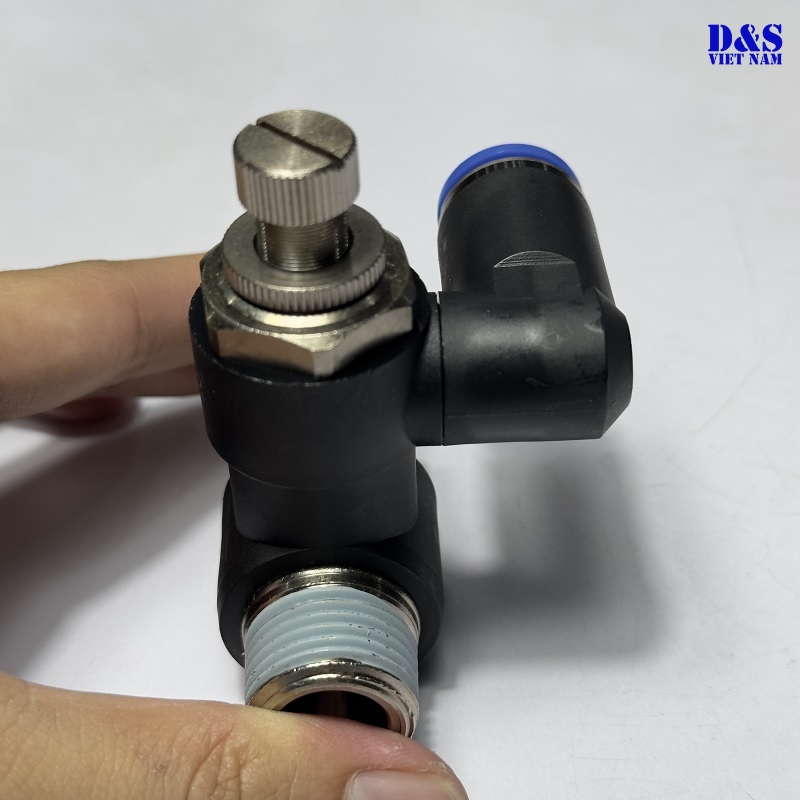

Cấu tạo van tiết lưu 2 chiều khí nén

Van tiết lưu 2 chiều khí nén được cấu tạo gồm các thành phần như sau:

• Thân van: Có hình trụ, hình hộp hoặc hình cầu tùy thuộc vào mô hình và thiết kế cụ thể được làm từ chất liệu nhựa PBT hoặc đồng mạ niken có độ bền cao giúp bảo vệ các bộ phận bên trong chống ăn mòn hiệu quả.
• Van điều khiển: Dạng núm vặn nằm bên trong thân van và có chức năng điều chỉnh lưu lượng và áp suất dầu ở cả hai chiều.
• Ren kết nối: Thường là ren ngoài với các kích cỡ phổ biến như R 1/8″, R 1/4″, M5. Dùng để kết nối van với các thiết bị khác trong hệ thống khí nén như ống dẫn khí, xi lanh hoặc van phân phối.
• Gioăng: Được làm từ cao su NBR đóng vai trò quan trọng trong việc chống rò rỉ khí nén đảm bảo hệ thống hoạt động hiệu quả và tiết kiệm năng lượng. Có thể chịu được áp suất từ 100 đến 990 Kpa đảm bảo độ kín và an toàn cho hệ thống.

Thông số van tiết lưu 2 chiều khí nén

• Loại sản phẩm: Van tiết lưu 2 chiều
• Size ống (ØD): 12 mm
• Size ren trong: R 1/4 in
• Áp suất hoạt động: 100 ~ 990 Kpa
• Nhiệt độ giới hạn: 0 ~ 60°C
• Chất liệu thân: Nhựa PBT, đồng mạ niken
• Chiều dài (E): 59.8 mm
• Chiều dài (F/MIN): 72 mm
• Chiều dài (F/MAX): 78 mm
• Tiêu chuẩn: ISO 9001, ISO 14001

Nguyên lý van tiết lưu khí nén 2 chiều

Van tiết lưu khí nén 2 chiều hoạt động dựa trên nguyên lý điều chỉnh tiết diện lưu lượng khí nén theo cả 2 chiều dòng chảy.

Điều chỉnh lưu lượng khí:

• Bên trong van có một kim điều tiết được liên kết với núm vặn phía ngoài. Khi người dùng xoay núm này kim sẽ dịch chuyển tiến hoặc lùi làm thay đổi kích thước tiết diện mà dòng khí đi qua.
• Khi tiết diện thu hẹp lại lượng khí đi qua sẽ giảm đồng thời tốc độ dòng khí cũng sẽ chậm lại. Ngược lại, khi tiết diện mở rộng thì lưu lượng và tốc độ dòng khí nén sẽ tăng.

Điều chỉnh hai chiều:

• Cho phép dòng khí di chuyển tự do theo cả hai hướng vào và ra, lưu lượng ở cả hai chiều đểu có thể điều chỉnh được thông qua núm vặn.
• Nhờ vậy, thiết bị khí nén như xi lanh có thể kiểm soát tốc độ một cách ổn định ở cả hành trình tiến và hành trình lùi giúp hệ thống vận hành mượt mà và chính xác hơn.
• Van thường được lắp trực tiếp với cổng khí hoặc thiết bị khí nén khi dòng khí đi qua van lưu lượng sẽ được điều chỉnh trước khi khí vào hoặc thoát ra khỏi thiết bị. Từ đó giúp kiểm soát chính xác tốc độ vận hành của xi-lanh hoặc các cơ cấu chuyển động liên quan.

Ưu điểm của van tiết lưu khí nén 2 chiều

• Kiểm soát tốc độ chính xác và đồng đều: Cho phép điều chỉnh lưu lượng khí đi qua theo cả hai hướng giúp bạn kiểm soát tốc độ của xi lanh khí nén ở cả hành trình tiến và lùi, tối ưu hoạt động cho các thiết bị chuyển động tịnh tiến hai chiều như xy lanh khí nén.
• Dễ dàng điều chỉnh: Thiết kế núm vặn tiện lợi cho phép người dùng điều chỉnh lưu lượng khí ở cả hai chiều chính xác và nhanh chóng ngay cả khi hệ thống đang hoạt động.
• Độ bền cao: Được làm từ nhựa PBT hoặc kim loại mạ niken, gioăng cao su NBR chống rò rỉ và chịu áp suất cao giúp thiết bị vận hành bền bỉ và an toàn trong thời gian dài.
• Dễ lắp đặt: Thiết kế nhỏ gọn, trọng lượng nhẹ, dễ dàng tích hợp vào nhiều hệ thống khí nén khác nhau mà không chiếm nhiều không gian, không cần dụng cụ lắp đặt phức tạp.
• Tính linh hoạt cao: Có nhiều loại ren R1/8″, R1/4″, M5,…phù hợp với nhiều kiểu ống và thiết bị giúp dễ dàng thay thế hoặc lắp mới.
• Ứng dụng đa dạng: Phù hợp với nhiều hệ thống khí nén trong các ngành công nghiệp.

Ứng dụng van tiết lưu khí nén 2 chiều

Van tiết lưu khí nén 2 chiều được ứng dụng đa dạng trong nhiều ngành nghề như:

• Sử dụng trong dây chuyền sản xuất tự động, máy đóng chai, máy ép nhôm.
• Được ứng dụng trong dây chuyền sản xuất thực phẩm giúp điều tiết lưu lượng khí tạo ra chuyển động ổn định cho các thiết bị chấp hành.
• Được lắp trong các cụm điều khiển của máy dập, máy cắt, máy ép khí nén,… nhằm kiểm soát lực tác động và tốc độ vận hành để đạt hiệu suất tối ưu.
• Sử dụng trong hệ thống nén khí của gara sửa chữa điều chỉnh tốc độ công cụ khí nén ở cả chiều.
• Sử dụng trong các công việc nặng nhọc, độc hại, nguy hiểm.
• Được ứng dụng trong lĩnh vực sản xuất các thiết bị y tế.

Báo giá van tiết lưu 2 chiều khí nén tại Thủy Lực Khí Nén D&S

Giá van tiết lưu khí nén 2 chiều tại Thủy lực khí nén D&S có mức giá khác nhau tùy thuộc vào mẫu mã, kích thước và kiểu ren mức giá được điều chỉnh phù hợp nhằm đáp ứng nhu cầu khác nhau của từng khách hàng. Dưới đây là bảng giá chi tiết van tiết lưu khí nén 2 chiều:

Thủy Lực Khí Nén D&S – Đơn vị cung cấp van tiết lưu khí nén 2 chiều chính hãng

Với hơn 10 năm hình thành và phát triển Thủy lực khí nén D&S đã không ngừng nỗ lực để khẳng định vị thế của mình trên thị trường thiết bị công nghiệp. Chúng tôi tự hào là địa chỉ tin cậy được hàng ngàn khách hàng cá nhân và doanh nghiệp trên toàn quốc lựa chọn khi có nhu cầu về các thiết bị khí nén và thủy lực.

Thuỷ lực khí nén D&S cung cấp đa dạng các dòng sản phẩm như van thủy lực, bộ nguồn thủy lực chất lượng cao đặc biệt là van tiết lưu khí nén 2 chiều với đầy đủ mẫu mã, kích thước và chủng loại đáp ứng linh hoạt mọi yêu cầu kỹ thuật trong hệ thống.

Ngoài ra, chúng tôi còn phân phối các thiết bị chuyên dụng như bơm thủy lực mini, xy lanh thủy lực, bộ nguồn thủy lực, van khí nén …Tất cả sản phẩm tại đều có nguồn gốc xuất xứ rõ ràng, được kiểm định chất lượng nghiêm ngặt trước khi đến tay người dùng, đảm bảo độ bền cao, hoạt động ổn định và hiệu suất tối ưu trong thời gian dài.

Bên cạnh sản phẩm chất lượng chúng tôi đặc biệt chú trọng đến dịch vụ hậu mãi và trải nghiệm khách hàng. Đội ngũ kỹ thuật viên chuyên môn cao, giàu kinh nghiệm luôn sẵn sàng hỗ trợ khách hàng tư vấn kỹ thuật, đề xuất giải pháp tối ưu nhất phù hợp với từng nhu cầu sử dụng cụ thể.

Không dừng lại ở đó, D&S còn cung cấp dịch vụ bảo hành uy tín, hỗ trợ kỹ thuật sau bán hàng chuyên nghiệp giúp khách hàng hoàn toàn yên tâm trong quá trình vận hành và sử dụng sản phẩm.

Xem thêm:

Van tiết lưu 1 chiều khí nén tốt nhất hiện nay

Hướng dẫn sử dụng van tiết lưu khí nén 2 chiều

Dưới đây là hướng dẫn chi tiết về cách sử dụng van tiết lưu khí nén 2 chiều:

 Lắp đặt van:

• Xác định vị trí cần điều tiết lưu lượng trong hệ thống khí nén.
• Kết nối van vào hệ thống bằng cách gắn ren ngoài theo đúng chuẩn kỹ thuật R1/8″, R1/4″, R3/8″ vào cổng kết nối tương ứng. Hoặc cắm trực tiếp ống khí có đường kính phù hợp phi 6mm, 8mm, 10mm, 12mm vào ngàm nối nhanh trên thân van.
• Siết chặt các đầu nối bằng dụng cụ chuyên dụng để tránh rò rỉ khí trong quá trình vận hành.

Điều chỉnh lưu lượng khí:

• Sử dụng tay hoặc dụng cụ chuyên dụng để xoay núm điều chỉnh trên thân van theo chiều kim đồng hồ để giảm lưu lượng hoặc ngược chiều kim đồng hồ để tăng lưu lượng.
• Việc điều chỉnh này sẽ thay đổi tiết diện dòng chảy từ đó kiểm soát tốc độ khí nén qua cả hai chiều.

Kiểm tra và hoàn thiện:

• Sau khi lắp đặt và điều chỉnh sơ bộ bạn hãy cấp khí nén vào hệ thống, sử dụng nước xà phòng hoặc dung dịch phát hiện rò rỉ chuyên dụng để kiểm tra các điểm kết nối. Nếu thấy bọt khí xuất hiện bạn cần vặn chặt lại hoặc quấn thêm băng tan.
• Quan sát chuyển động của thiết bị để đảm bảo van điều chỉnh đúng tốc độ và lưu lượng khí mong muốn ở cả hai hướng.
• Sau khi đã điều chỉnh xong hãy quan sát van trong một vài chu kỳ hoạt động để đảm bảo rằng tốc độ được duy trì ổn định và van không bị lỏng lẻo hay rò rỉ.

Lưu khi sử dụng van tiết lưu khí nén 2 chiều

• Vệ sinh định kỳ: Thường xuyên lau sạch bụi bẩn, dầu mỡ bám trên thân van để tránh ăn mòn đặc biệt trong môi trường làm việc có nhiều dầu hoặc bụi công nghiệp.
• Kiểm tra và thay thế gioăng làm kín: Định kỳ kiểm tra tình trạng gioăng cao su bên trong van đặc biệt nếu phát hiện có dấu hiệu rò rỉ khí, cần thay mới kịp thời khi có dấu hiệu nứt, vỡ.
• Bảo quản đúng cách khi không sử dụng: Bảo quản nơi khô ráo, thoáng mát, tránh tiếp xúc trực tiếp với ánh nắng mặt trời, hơi ẩm hoặc các hóa chất ăn mòn.
• Tránh điều chỉnh quá mức: Không vặn núm điều chỉnh quá chặt hoặc xoay liên tục ngoài giới hạn cho phép vì có thể làm hỏng ren, biến dạng vít chỉnh hoặc kẹt cơ cấu bên trong van.

Với khả năng điều chỉnh lưu lượng khí theo cả hai chiều linh hoạt van tiết lưu khí nén 2 chiều đang ngày càng trở thành lựa chọn thiết yếu trong các hệ thống tự động hóa hiện đại. Nếu bạn cần biết thêm chi tiết về sản phẩm hãy liên hệ với Thủy lực khí nén D&S để được tư vấn và hỗ trợ tận tình ngay hôm nay.
