Van 1 chiều khí nén: Ưu điểm, cấu tạo và ứng dụng

Van 1 chiều khí nén đảm nhiệm vai trò trong các hệ thống khí nén, với cơ chế hoạt động đơn giản nhưng cực kỳ hiệu quả, van một chiều cho phép dòng khí đi qua theo một hướng duy nhất, đồng thời ngăn chặn hiện tượng dòng khí chảy ngược. Bài viết dưới đây Thủy lực khí nén D&S sẽ cung cấp đến bạn những thông tin mới nhất về sản phẩm van 1 chiều khí nén.

Van 1 chiều khí nén là gì?

Van 1 chiều khí nén có tên tiếng Anh là Pneumatic one -way valve hoặc Pneumatic check valve là một loại van được sử dụng trong hệ thống khí nén, cho phép khí nén di chuyển theo một hướng nhất định và tự động ngăn chặn dòng khí chảy ngược lại giúp máy nén và các bộ phận khác giữ áp suất ổn định.

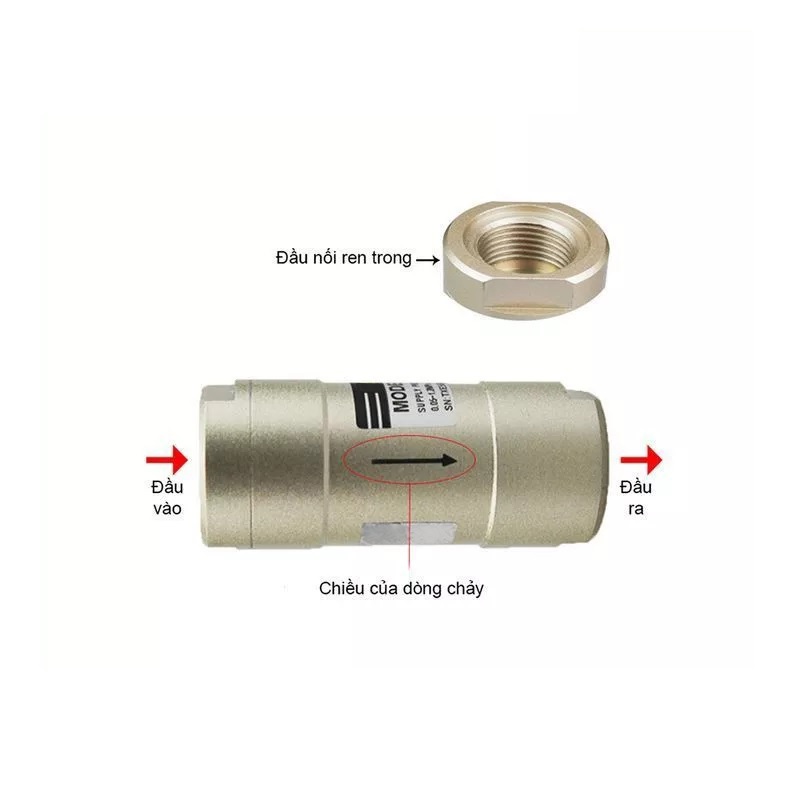

Cấu tạo van 1 chiều khí nén

Van 1 chiều khí nén có cấu tạo đơn giản nhưng đóng vai trò rất quan trọng trong hệ thống khí nén. Dưới đây là các bộ phận cơ bản cấu thành nên một van 1 chiều khí nén:

• Thân van: Là bộ phận bên ngoài bao bọc lấy toàn bộ van bảo vệ các bộ phận khác, được làm từ các chất liệu như đồng, nhôm, thép không gỉ hoặc nhựa kỹ thuật,…đảm bảo độ bền cao, khả năng chống ăn mòn hiệu quả và chịu được lực tác động tốt.
• Đĩa van hoặc lá van: Được thiết kế hình parabol, dùng để tiếp xúc trực tiếp và điều tiết khí nén, giúp chặn dòng khí đảo chiều, thường được làm bằng chất liệu inox hạn chế bị mài mòn và gỉ sét.
• Chốt: Được làm từ thép bulong chống gỉ, chốt đóng vai trò quan trọng trong việc giữ cố định và hỗ trợ quá trình đóng/mở đĩa van một cách trơn tru, ổn định.
• Chốt bản lề xoay: Giúp đĩa van có thể xoay linh hoạt, được chế tạo bằng thép không gỉ để đảm bảo độ bền và không bị kẹt, đảm bảo thao tác vận hành mượt mà.
• Phớt: Được làm từ cao su, nhựa PTFE hoặc vật liệu chống mài mòn, đảm bảo độ kín khít cho van, tránh rò rỉ khí ra ngoài, đồng thời giảm tiếng ồn và rung động khi van vận hành.

Thông số van khí nến 1 chiều

• Tên sản phẩm: Van 1 chiều khí nén
• Chất liệu cấu tạo: inox, đồng
• Thương hiệu: STNC
• Model: CV-06, CV-08, CV-10, CV-15, CV-20, CV-25
• Giải thích ký hiệu Model: CV (Check valve), 06: kích thước đường ống
• Môi trường sử dụng: khí, hơi
• Áp suất làm việc: 0,05MPa ~ 1,2 MPa (0,5kg ~ 12kg)
• Áp suất tối thiểu: 0.05 MPa
• Nhiệt độ làm việc: -5 ~ 60 độ C

Nguyên lý hoạt động của van khí nén 1 chiều

Van khí nén 1 chiều là loại van hoạt động hoàn toàn tự động dựa trên áp suất của dòng khí nén. Cơ chế hoạt động của van rất đơn giản nhưng hiệu quả, cụ thể:

• Khi không có dòng khí nén đi qua dưới tác động của lò xo, cửa xoay của van về vị trí đóng, đảm bảo ngăn hoàn toàn dòng khí đi ngược chiều từ đầu ra về đầu vào.
• Ngược lại, khi khí nén được cấp vào đầu của van, cửa van chịu tác động từ dòng khí đẩy ra khỏi vị trí đóng. Lúc này, van ở trạng thái mở và cho phép khí nén lưu thông theo một chiều duy nhất.

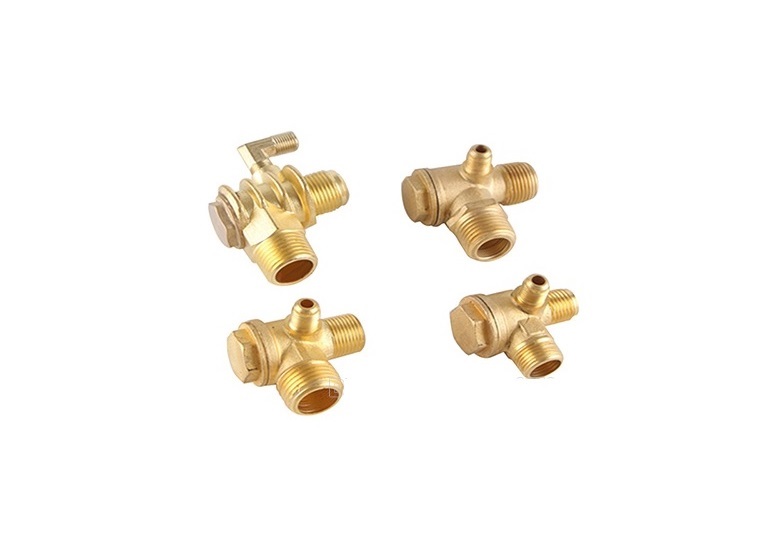

Các loại van 1 chiều khí nén

Van 1 chiều khí nén có nhiều dạng khác nhau, tùy theo nguyên lý hoạt động, kiểu kết nối và vị trí lắp đặt trong hệ thống. Dưới đây là các loại thường gặp:

Van một chiều khí nén dạng xoay:

• Van một chiều khí nén dạng xoay có thiết kế với trục xoay của lá van nằm thẳng hàng với đường ống dẫn khí, giúp van vận hành ổn định và đáng tin cậy, ngay cả khi được lắp đặt trên các đường ống có kích thước lớn hoặc khi dòng khí nén có chứa một lượng nhất định tạp chất.
• Van hoạt động dựa trên nguyên lý tự động và rất đơn giản khi không có khí nén đi vào, lá van sẽ được giữ ở vị trí đóng kín, ngăn không cho dòng khí chảy ngược. Khi dòng khí nén đi qua, áp lực khí sẽ làm xoay lá van quanh trục, tạo một khoảng hở để dòng khí tiếp tục lưu thông.
• Khi ngừng cấp khí, lá van sẽ tự động quay trở lại vị trí đóng ban đầu nhờ vào trọng lượng của chính nó, đảm bảo dòng khí chỉ đi theo một chiều duy nhất.

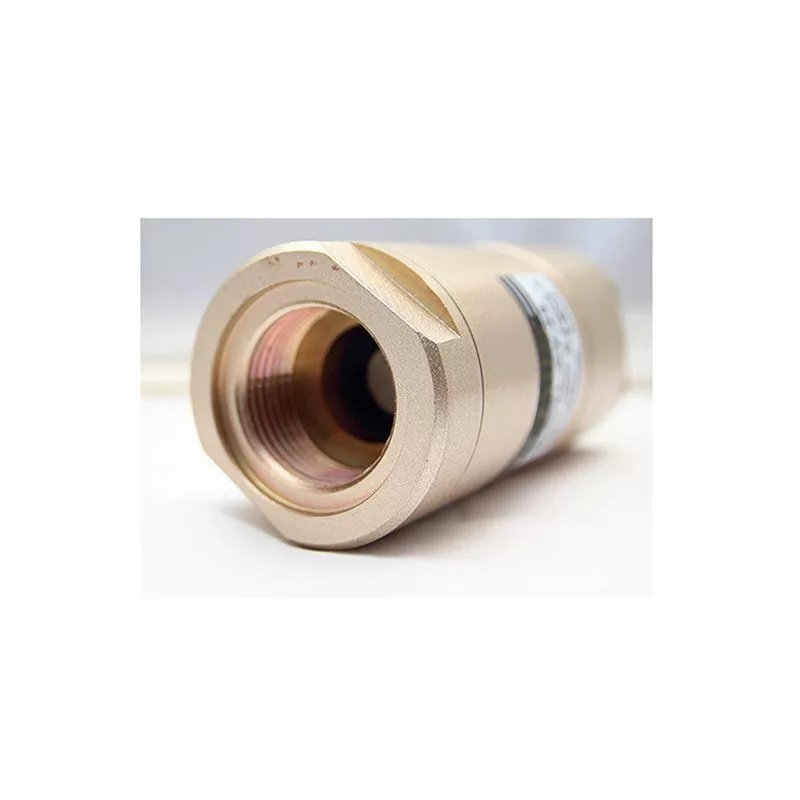

Van một chiều khí nén dạng trượt:

• Van một chiều khí nén dạng trượt được thiết kế với trục của đường ống dẫn khí vuông góc với trục của phần đế đỡ. Sản phẩm được lắp đặt theo phương ngang, cho phép phần tử trượt nằm ổn định trên mặt đế nhờ vào trọng lượng của chính nó.
• Trong trường hợp cần lắp đặt theo phương thẳng đứng, cần phải sử dụng lò xo hỗ trợ để đảm bảo phần tử trượt trở về vị trí đóng sau mỗi lần hoạt động.
• Van đảm bảo an toàn và hoạt động hiệu quả trong môi trường tiêu chuẩn, tuy nhiên van dễ bị kẹt hoặc tắc nghẽn nếu khí nén có lẫn bụi bẩn, tạp chất hoặc rác thải.

Van một chiều khí nén dạng bích:

• Van khí nén một chiều dạng bích bao gồm hai loại phổ biến: đĩa bích lò xo và cửa đôi. Nguyên lý hoạt động của van là khi dòng khí đi qua, nó sẽ tạo lực tác động làm di chuyển phần tử van dọc theo hướng dòng chảy, tạo ra một khe hở cho phép khí nén lưu thông qua van.
• Loại van này có thể lắp đặt theo cả hai chiều thẳng đứng và ngang, giúp tiết kiệm không gian và giảm chi phí lắp ráp. So với các loại van khác, van bích có thể giảm từ 6 đến 8 lần chi phí lắp đặt.

Van một chiều khí nén kết nối đuôi chuột:

• Van khí nén một chiều kết nối đuôi chuột có cấu tạo đặc biệt với khớp nối kiểu đuôi chuột, giúp chuyển đổi nhanh chóng từ ống có đường kính lớn sang ống có đường kính nhỏ hơn.
• Van được làm chủ yến bằng đồng, inox, gang, hoặc thép, mang lại độ bền cao và khả năng chống chịu tốt trong nhiều môi trường sử dụng khác nhau.
• Kiểu kết nối này không chỉ giúp lắp đặt dễ dàng, mà còn cho phép thao tác nhanh chóng, giảm thời gian và công sức khi cần thay đổi hoặc bảo trì.

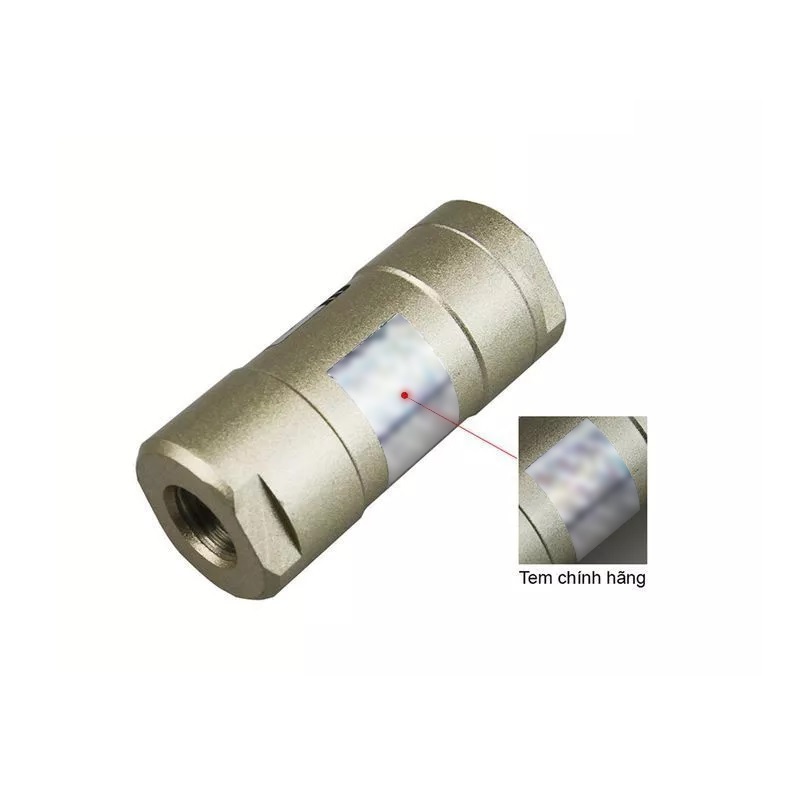

Ưu điểm của van 1 chiều khí nén

Dưới đây là những ưu điểm nổi bật của van một chiều khí nén:

• Van 1 chiều khí nén có cấu tạo đơn giản, phù hợp với nhiều loại đường ống và có thể lắp đặt linh hoạt, dễ dàng vận chuyển, lắp đặt.
• Được làm từ các vật liệu bền chắc như inox, đồng, gang hoặc thép, có khả năng chống ăn mòn, chịu áp lực và môi trường làm việc khắc nghiệt, giúp kéo dài tuổi thọ của thiết bị.
• Kích thước đa dạng, nhiều dòng van như van xoay, van trượt, van bích, van đuôi chuột,… đáp ứng tốt nhu cầu sử dụng trong các ngành cơ khí, sản xuất, chế tạo, tự động hóa.
• Có thể lắp đặt ở nhiều vị trí khác nhau từ bình dầu đến ống khí ra, giúp máy hoạt động an toàn và ổn định.
• Giảm thiểu tình trạng thất thoát, rò rỉ khí nén, bảo vệ đường ống không bị hư hỏng, bảo vệ hệ thống khỏi sự cố do dòng khí chảy ngược, tránh hư hỏng thiết bị và đường ống.
• Giảm áp suất xuống mức thấp nhất, điều tiết dòng khí theo một chiều, ngăn dòng chảy ngược, bảo vệ đường ống không bị hư hỏng.

Ứng dụng van khí nén 1 chiều

• Hệ thống khí nén trong nhà máy, xưởng sản xuất, hệ thống tự động hóa: Van được sử dụng để đảm bảo khí nén chỉ chảy theo một chiều, ngăn dòng khí đảo chiều làm hỏng các thiết bị như xi lanh, van điện từ hay bộ lọc.
• Sử dụng trong dây chuyền đóng gói hàng hóa.
• Dùng trong ngành thực phẩm, dược phẩm, hóa chất bảo đảm vệ sinh và an toàn trong quy trình sản xuất yêu cầu độ sạch cao.
• Sử dụng ngành ô tô, bảo trì xe hơi giúp kiểm soát khí ra vào đúng chiều, tránh rò rỉ và đảm bảo áp suất ổn định.

Bảng giá van 1 chiều khí nén tại thủy Lực Khí Nén D&S

Tại Thủy Lực Khí Nén D&S, chúng tôi cung cấp đa dạng các loại van 1 chiều khí nén với mức giá cạnh tranh, phù hợp với mọi nhu cầu sử dụng. Sản phẩm đến từ các thương hiệu uy tín, đảm bảo chất lượng, độ bền cao và khả năng vận hành ổn định trong môi trường khắc nghiệt.

Để biết thêm chi tiết hơn về giá của sản phẩm vui lòng liên hệ với chúng tôi để được tư vấn và báo giá cụ thể nhất nhé!

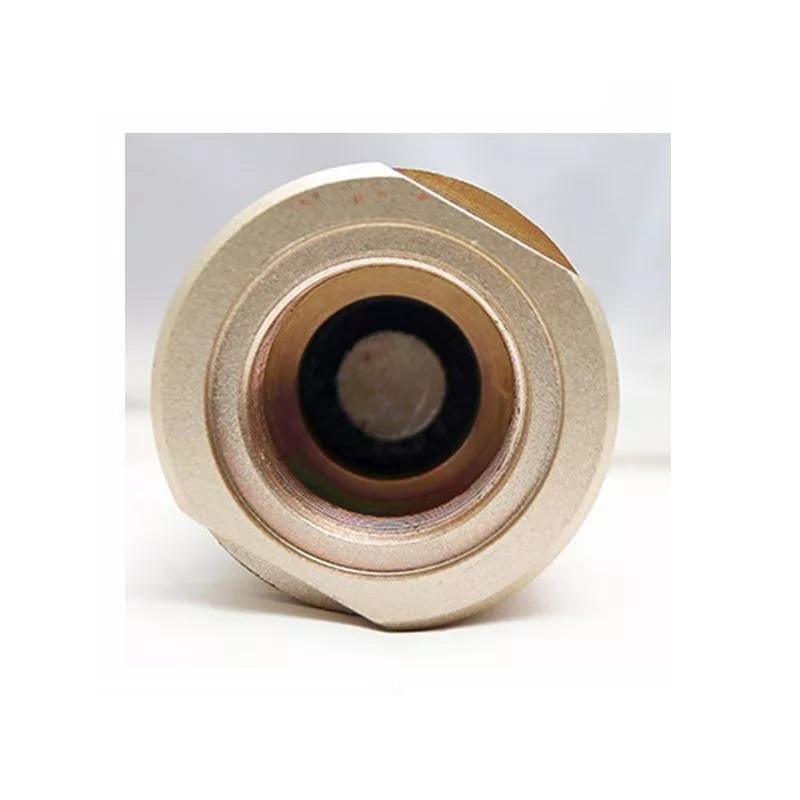

Thủy lực khí nén D&S – Địa chỉ cung cấp van 1 chiều khí nén

Thuỷ lực khí nén D&S Việt Nam là đơn vị chuyên cung cấp các thiết bị thủy lực như van 1 chiều khí nén, bộ nguồn thủy lực, van thủy lực, xi lanh thủy lực khí nén mini, đầu nối nhanh khí nén đến từ nhiều hãng trên thế giới.

Với hơn 10 năm kinh nghiệm chúng tôi luôn đặt chất lượng và uy tín lên hàng đầu, đem đến cho khách hàng sản phẩm chính hãng tốt nhất. Sự hài lòng của khách hàng là tiêu chí và là kim chỉ nam trong hoạt động, sản xuất của công ty chúng tôi.

Đội ngũ nhân viên nhiệt tình, có chuyên môn cao sẵn sàng tư vấn, lựa chọn sản phẩm phù hợp cho hệ thống của bạn. Các sản phẩm đều được bảo hành theo quy định của nhà sản xuất, đảm bảo quyền lợi tối đa cho khách hàng.

Hy vọng rằng với những thông tin trên đây sẽ giúp quý khách nắm rõ thông tin về sản phẩm đầu nối nhanh khí nén. Liên hệ ngay qua Hotline: 0979 436 075 để nhận báo giá tốt nhất trong 24h hoặc đặt hàng hôm nay để hưởng ưu đãi đặc biệt!

Công ty TNHH Kỹ thuật D&S Việt Nam

• Địa chỉ: Số 4 ngõ 283 Phố Yên Duyên – Phường Yên Sở –  Quận Hoàng Mai – TP Hà Nội
• Trụ sở công ty: Thôn Lâm Hộ, Xã Thanh Lâm, Huyện Mê Linh, Thành phố Hà Nội, Việt Nam  Hotline: 0979 436 075
• Email: thuykhidiends@gmail.com
• Facebook: https://www.facebook.com/thuykhi3

Hướng dẫn cách lắp đặt van 1 chiều khí nén

• Việc lắp đặt van 1 chiều khí nén đúng cách là rất quan trọng để đảm bảo hiệu quả hoạt động và an toàn cho toàn bộ hệ thống. Dưới đây là hướng dẫn chi tiết các bước và những lưu ý quan trọng:
• Van một chiều khí nén chỉ cho phép dòng khí đi qua theo một hướng cố định, vì vậy việc xác định hướng lắp đặt chính xác là yếu tố quan trọng hàng đầu. Thông thường, trên thân van sẽ có mũi tên định hướng dòng chảy, giúp người dùng dễ dàng xác định chiều lắp đặt phù hợp.
• Trong trường hợp van không có ký hiệu chỉ hướng, cần kiểm tra thủ công để đảm bảo van được lắp đúng chiều. Việc lắp ngược sẽ ngăn dòng khí di chuyển qua hệ thống, gây tích tụ áp lực và có thể dẫn đến hư hỏng thiết bị.
• Tùy thuộc vào thiết kế và cấu tạo cụ thể, van một chiều khí nén có thể được lắp đặt theo phương ngang, phương đứng hoặc thẳng đứng. Nếu là loại van có tích hợp lò xo, bạn có thể linh hoạt lắp đặt theo bất kỳ hướng nào. Ngược lại, với van không có lò xo, trọng lực sẽ ảnh hưởng lớn đến quá trình vận hành, do đó cần nắm rõ cấu tạo bên trong để chọn đúng hướng lắp đặt phù hợp.
• Bên cạnh đó, biểu tượng của van một chiều cũng rất hữu ích trong việc xác định hướng dòng chảy cho phép và hướng bị ngăn lại, thường thể hiện qua một mũi tên kết hợp với một đường gạch thể hiện chiều không cho phép lưu thông.
