So sánh van điện từ 5/2 và van 5/3 khí nén chi tiết nhất 2025

Trong hệ thống điều khiển khí nén, van điện từ 5/2 và 5/3 đều giữ vai trò vô cùng quan trọng. Tuy nhiên, nếu lựa chọn sai loại van, hệ thống có thể hoạt động không ổn định hoặc không đáp ứng đúng chức năng mong muốn. Vậy sự khác biệt giữa van điện từ 5/2 và van 5/3 khí nén là gì? Hãy cùng Thủy lực khí nén D&S tìm hiểu chi tiết trong bài viết dưới đây.

Giới thiệu van 5/2 khí nén và van 5/3 khí nén

Van điện từ khí nén 5/2 là loại van điện từ có 5 cổng và 2 vị trí gồm 1 cổng cấp khí tổng, hai cổng phân chia khí và hai cổng xả. Van thường dùng để đổi chiều dòng khí, điều khiển xy lanh tác động kép trong hệ thống tự động hóa giúp thiết bị vận hành nhanh, chính xác.

Van điện từ 5/3 là dòng van điện từ gồm 5 cửa và 3 vị trí làm việc trong đó có 1 cổng cấp khí, 2 cổng làm việc và 2 cổng xả, van được vận hành bằng cuộn coil điện từ. Thiết bị thường dùng để điều khiển xy lanh tác động kép cho phép dừng ở giữa hành trình giúp hệ thống hoạt động linh hoạt, an toàn và dễ điều khiển tự động.

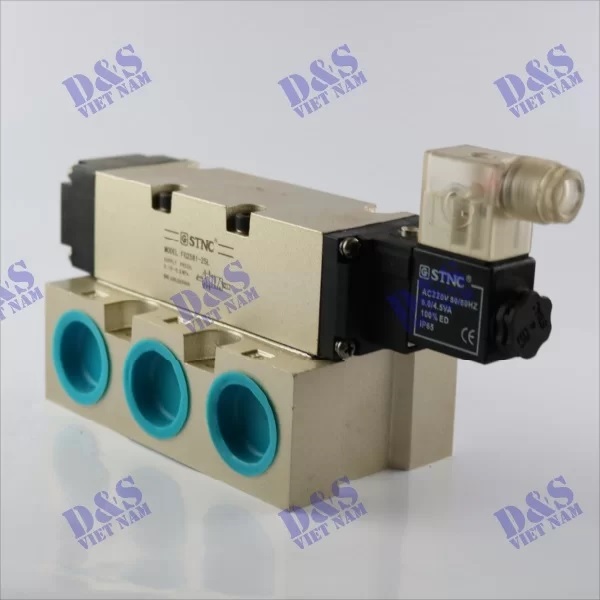

So sánh van 5/2 và van 5/3 chi tiết

Van điện từ 5/2 và van 5/3 khí nén là hai loại van khí nén phổ biến được sử dụng để điều khiển xi lanh khí nén. Mặc dù có nhiều điểm tương đồng nhưng cả hai thiết bị cũng có những khác biệt quan trọng về cấu tạo, nguyên lý hoạt động và ứng dụng:

Cấu tạo

Van điện từ 5/2:

• Van 5/2 là một thiết bị khí nén phổ biến dùng để điều khiển xi lanh tác động kép, cấu tạo của van đơn giản gồm 5 cổng khí và 2 vị trí hoạt động.

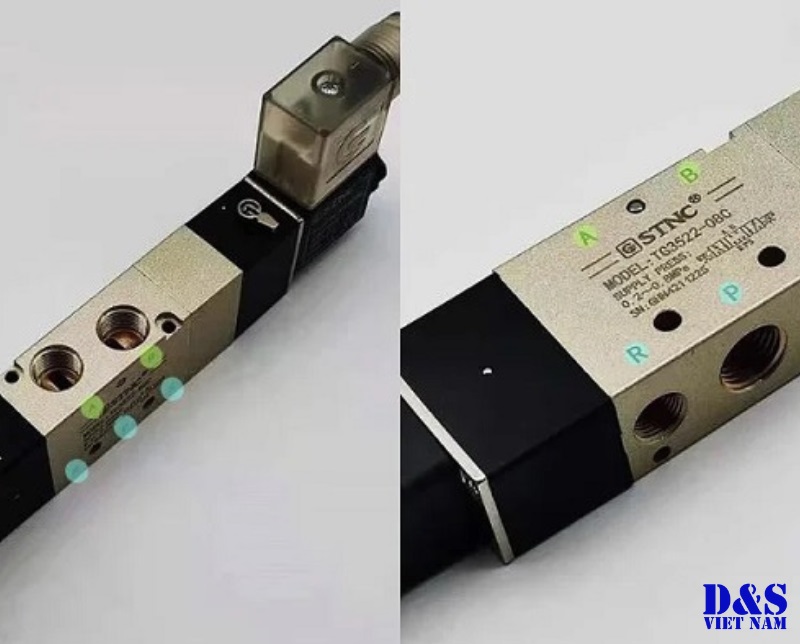

• Các cổng khí bao gồm: P cấp khí từ nguồn, A và B dẫn khí đến xi lanh để đẩy hoặc kéo và R, S dùng để xả khí từ xi lanh ra ngoài.

Van điện từ 5/3:

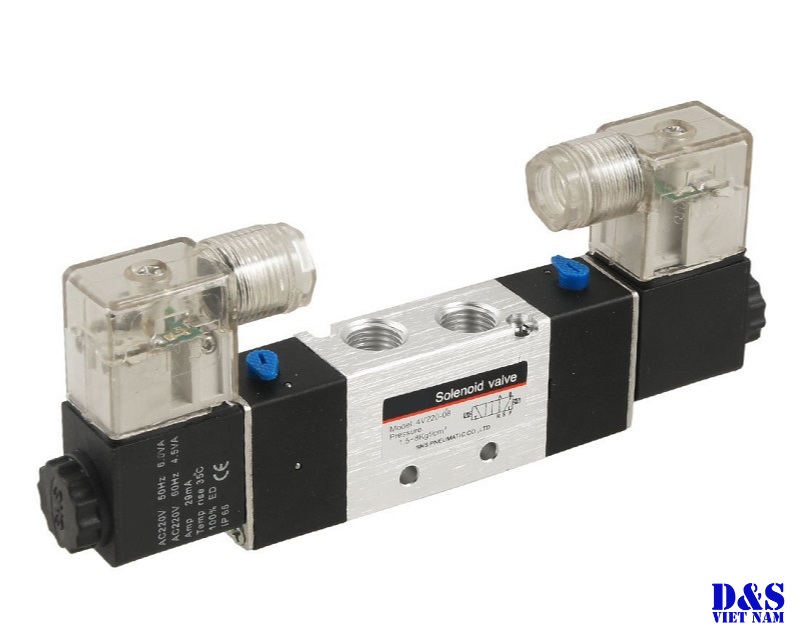

• Van điện từ 5/3 là loại van khí nén được thiết kế với 5 cửa và 3 vị trí làm việc mang lại khả năng điều khiển linh hoạt hơn so với van 5/2 thông thường. Cấu tạo cơ bản gồm: cửa P cấp khí, hai cửa A và B dẫn khí ra xi lanh cùng hai cửa R và S để xả khí.
• Điểm khác biệt lớn nhất của van 5/3 nằm ở khả năng có thêm một vị trí trung gian khi không có tín hiệu điều khiển.

Nguyên lý hoạt động

Van điện từ 5/2:

• Van điện từ 5/2 hoạt động dựa trên nguyên lý đơn giản khi cấp điện cho cuộn coil van sẽ đổi trạng thái khí nén đi vào cửa P và được dẫn ra cửa A hoặc B để điều khiển xi lanh di chuyển ra hoặc vào.
• Ngược lại, khi ngắt điện lò xo hoặc cuộn coil còn lại sẽ kéo van trở về trạng thái ban đầu, đảo chiều dòng khí sang cửa còn lại giúp xi lanh đổi hướng di chuyển.

Van điện từ 5/3:

• Van điện từ 5/3 có 5 cửa và 3 vị trí làm việc khi cấp điện cho một trong hai cuộn coil van sẽ đổi trạng thái để dẫn khí nén từ cửa P ra cửa A hoặc B làm xi lanh di chuyển tiến hoặc lùi.
• Khác với van 5/2, van 5/3 có thêm vị trí trung gian, ở vị trí này các cửa sẽ đóng hoặc mở theo thiết kế giúp dừng xi lanh an toàn giữ ổn định hành trình hoặc xả áp khi cần. Nhờ vậy van điện từ 5/3 mang lại khả năng kiểm soát hành trình xi lanh tốt hơn và tăng tính an toàn cho hệ thống.

Các loại phổ biến

Các loại van điện từ 5/2 gồm:

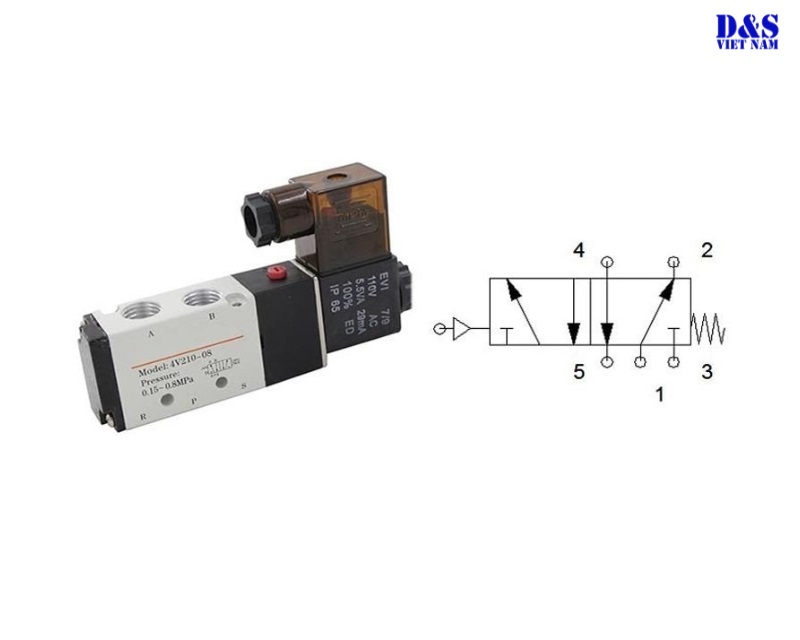

• Van điện từ 5/2 1 coil: Đây là loại van được sử dụng phổ biến hiện nay van có 1 cuộn coil điện thường bố trí bên phải. Khi cuộn coil được cấp điện van sẽ chuyển trạng thái điều khiển xi lanh đẩy ra. Khi ngắt điện lò xo hồi sẽ tác động giúp xi lanh thu về vị trí ban đầu.

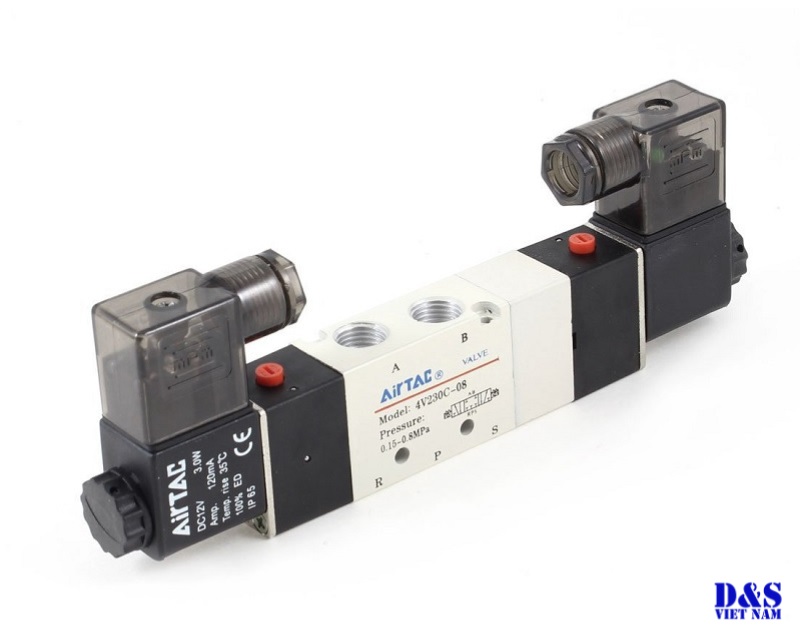

• Van điện từ 5/2 2 coil: Là loại van có 5 cổng, 2 vị trí và được trang bị 2 cuộn coil điện ở 2 đầu. Van hoạt động bằng cách cấp điện luân phiên cho từng cuộn coil: khi coil thứ nhất được cấp điện, van điều khiển xi lanh đẩy ra, khi coil thứ hai được cấp điện van sẽ chuyển trạng thái để xi lanh thu về.

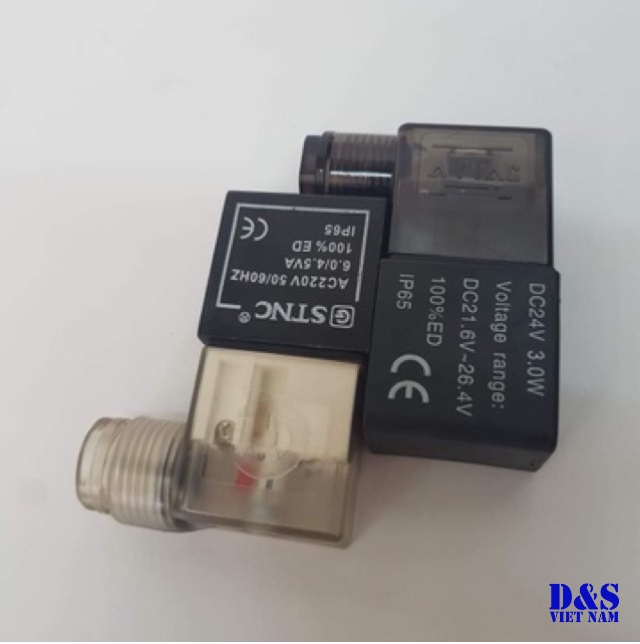

• Van điện từ 5/2 220v: Là dòng van 5/2 sử dụng điện áp 220V để vận hành. Đây là loại van thông dụng nhất vì nguồn điện 220V luôn có sẵn tại các nhà máy, không cần bộ đổi nguồn.
• Van điện từ 5/2 24v: Là loại van hoạt động với điện áp 24VDC hoặc 24VAC. Với điện áp thấp và thường là dòng điện một chiều, van đảm bảo an toàn gần như tuyệt đối cho người vận hành.

Van điện từ 5/3:

• Van điện từ 5/3 220v: Là dòng van sử dụng dòng điện với điện áp 220v để hoạt động, thiết bị phù hợp với các ứng dụng yêu cầu điện áp cao và công suất lớn.
• Van điện từ 5/3 24V: Van sử dụng dòng điện 24v để hoạt động, điện áp 24VDC thuộc loại điện áp thấp, đảm bảo an toàn cho người vận hành và dễ dàng đấu nối trong các hệ thống tự động hóa.

Ưu điểm

Van điện từ 5/2:

• Cấu tạo đơn giản kích thước nhỏ nhưng đảm bảo độ bền cao, thuận tiện khi lắp ghép vào các hệ thống khí nén khác nhau.
• Van điện từ khí nén 5/2 có giá bán phải chăng có thế dễ dàng mua tại các địa chỉ bán van công nghiệp.
• Van phù hợp với các ứng dụng yêu cầu bật tắt hoặc tiến lùi đơn giản.

Van điện từ 5/3:

• Khác với van 5/2 chỉ có 2 vị trí đóng mở van điện từ 5/3 được thiết kế với 3 vị trí làm việc trong đó vị trí trung gian cho phép người vận hành giữ xi lanh đứng yên ở bất kỳ điểm nào trong hành trình.
• Với 5 cổng và 3 vị trí làm việc van cho phép đảo chiều hoặc chuyển hướng dòng khí nén chính xác đáp ứng đa dạng yêu cầu các cơ cấu chấp hành phức tạp.
• Van điện từ 5/3 giúp ngắt áp suất hoặc xả toàn bộ khí ra ngoài đảm bảo khi xảy ra sự cố mất điện hoặc cần dừng khẩn cấp, xi lanh không bị chạy tự do gây nguy hiểm cho người vận hành hoặc thiết bị.

Nhược điểm

Van điện từ 5/2:

• Van chỉ hoạt động khi có nguồn điện cấp cho cuộn coil khi mất điện đột ngột hệ thống có thể bị gián đoạn.
• Thiết bị vẫn có thể xảy ra tình trạng cháy đường dây cấp do từ trường sinh ra.
• Van không thể dừng xi lanh ở vị trí trung gian.

Van điện từ 5/3:

• So với van điện từ 5/2, van 5/3 có cấu tạo phức tạp hơn do đó chi phí sản xuất, linh kiện và lắp ráp đều cao hơn.
• Van điện từ 5/3 yêu cầu điều khiển phức tạp hơn, yêu cầu kỹ thuật lắp đặt cao hơn và đòi hỏi người vận hành có kinh nghiệm.

Giá bán

• Van điện từ 5/2 có mức giá bán tương đối rẻ giao động trong khoảng từ vài trăm nghìn đến vài triệu đồng phụ thuộc vào thương hiệu, kích thước,vật liệu và loại điều khiển.
• Trong khi đó van điện từ 5/3 có giá bán cao hơn van 5/2 cùng loại và cùng thương hiệu, giá dao động từ vài trăm nghìn đến vài triệu đồng.

Bảng so sánh chi tiết van 5/2 và van 5/3 chi tiết

Dưới đây là bảng so sánh chi tiết van 5/2 và van 5/3:

Nên chọn van 5/2 và van 5/3 tốt hơn?

Mỗi loại van đều có những ưu điểm và nhược điểm riêng được thiết kế để đáp ứng các yêu cầu điều khiển khác nhau trong hệ thống khí nén.
Bạn nên ưu tiên sử dụng van điện từ 5/2 nếu ứng dụng chỉ cần điều khiển xi lanh khí nén hoạt động ở hai vị trí cơ bản là đẩy ra và thu về. Van điện từ 5/2 có cấu tạo và nguyên lý hoạt động đơn giản dẫn đến giá thành hợp lý, dễ lắp đặt và bảo trì.

Ngược lại, nếu hệ thống của bạn cần độ linh hoạt cao yêu cầu giữ xi lanh dừng lại ở bất kỳ vị trí nào trên hành trình thì van điện từ 5/3 sẽ là lựa chọn phù hợp. Đây cũng là giải pháp lý tưởng cho các ứng dụng kẹp vật, giữ áp lực hai đầu xi lanh hoặc cần điều chỉnh vị trí làm việc chính xác. Dù chi phí cao hơn nhưng van điện từ 5/3 vẫn là một khoản đầu tư xứng đáng cho các hệ thống tự động hóa hiện đại.

Thủy Lực Khí Nén D&S – Địa chỉ cung cấp van 5/2 và van 5/3 chất lượng uy tín

Với kinh nghiệm gần 10 năm xây dựng và phát triển Thủy lực khí nén D&S đã ngày càng khẳng định được vị thế của mình trên thị trường. Cung cấp đến tay khách hàng hàng ngàn sản phẩm van điện từ 5/2, 5/3 với nhiều mẫu mã và kích thước khác nhau.

Các sản phẩm van điện từ 5/3, van 5/2, bơm thủy lực mini, xi lanh thủy lực, bộ nguồn thủy lực, bơm thủy lực bánh răng, bơm piston tại Thủy lực khí nén D&S đều có nguồn gốc rõ ràng đảm bảo độ bền và hiệu suất hoạt động cao. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá thành cạnh tranh cùng dịch vụ hậu mãi tốt nhất.

Cùng với đó là đội ngũ kỹ thuật giàu kinh nghiệm sẵn sàng hỗ trợ bạn mọi lúc, mọi nơi tư vấn giải pháp phù hợp với nhu cầu sử dụng của bạn. Không chỉ vậy, chúng tôi còn cung cấp các dịch vụ bảo hành và hỗ trợ kỹ thuật sau khi mua hàng giúp khách hàng yên tâm trong quá trình sử dụng sản phẩm.

Ứng dụng van 5/2 và van 5/3 hiện nay

•  Được sử dụng trong các hệ thống khí nén yêu cầu điều khiển xi lanh hai chiều với mức độ an toàn cao.
• Sử dụng phù hợp cho các dây chuyền tự động hóa, hệ thống lắp ráp, máy ép, máy dập hoặc các thiết bị yêu cầu dừng khẩn, giữ vị trí xi lanh ổn định khi gặp sự cố.
• Sử dụng cho các hệ thống khí nén sử dụng trong các nhà máy, khu công nghiệp, các thiết bị sử dụng khí nén và ứng dụng trong nhiều hệ thống khác có liên quan.
• Được ứng dụng trong các hệ thống tự động hóa như dây chuyền sản xuất, băng tải, máy đóng gói, máy ép, robot gắp linh kiện.
• Được sử dụng rộng rãi trong các ngành công nghiệp như điện tử, ô tô, thực phẩm, dược phẩm, gia công cơ khí, chế biến gỗ.

Trên đây là những chia sẻ của Thủy Lực Khí Nén D&S về van điện từ khí nén 5/2 và 5/3. Hy vọng rằng với những chia sẻ trên của chúng tôi sẽ giúp bạn có cái nhìn tổng quan hơn về hai thiết bị này và có thể lựa chọn được loại van phù hợp với hệ thống của mình. Nếu Quý khách còn băn khoăn về kỹ thuật hãy gọi ngay đến Hotline:  0979 436 075 để được hỗ trợ nhanh nhất nhé.
