Xi lanh và Piston khác nhau như thế nào?
Trong bất kỳ hệ thống động cơ hay thủy lực nào, hiệu quả vận hành luôn phụ thuộc vào sự phối hợp chính xác giữa các bộ phận bên trong. Mỗi chi tiết đảm nhiệm một chức năng riêng từ việc tạo không gian làm việc cho đến chuyển hóa lực và chuyển động. Trong số đó, xi lanh và piston là hai thành phần gắn bó mật thiết thường được nhắc đến cùng nhau nhưng không phải ai cũng hiểu rõ sự khác biệt giữa chúng. Vậy xi lanh và piston khác nhau như thế nào? Hãy cùng tìm hiểu để có cái nhìn rõ ràng và chính xác hơn.
Giới thiệu xi lanh thủy lực và Piston thủy lực
Trong hệ thống cơ khí xi lanh thủy lực và piston đóng vai trò quan trọng giúp chuyển đổi năng lượng của chất lỏng thành lực cơ học để thực hiện các chuyển động tịnh tiến.
Xi lanh thủy lực là thiết bị dùng để biến đổi áp suất dầu thành chuyển động tịnh tiến tạo lực đẩy hoặc kéo trong các hệ thống máy móc. Bên trong xi lanh, piston thủy lực đóng vai trò truyền lực trực tiếp từ dầu thủy lực sang chuyển động cơ học.
Nhờ khả năng hoạt động ổn định, chịu tải lớn và độ bền cao các thiết bị này được ứng dụng rộng rãi trong nhiều lĩnh vực như sản xuất công nghiệp, xây dựng, cơ khí, khai khoáng và nông nghiệp.

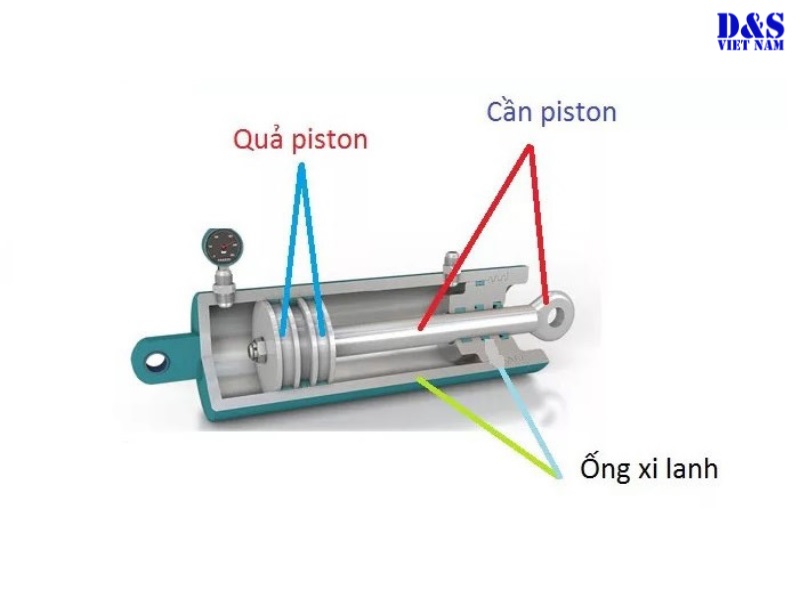

Vì sao nhiều người nhầm lẫn giữa xilanh và piston?
Việc nhiều người nhầm lẫn giữa xi lanh và piston chủ yếu xuất phát từ việc Piston là bộ phận nằm bên trong xi lanh hai chi tiết này không thể tách rời trong quá trình làm việc nên dễ bị gọi chung là một.
Khi máy móc vận hành người sử dụng thường chỉ quan tâm đến lực đẩy hoặc kéo tạo ra mà ít chú ý đến cấu tạo bên trong từ đó dễ gọi chung các khái niệm. Bên cạnh đó, cách dùng thuật ngữ chưa chính xác như gọi cả cụm là piston thủy lực cũng góp phần làm ranh giới giữa hai bộ phận trở nên mờ nhạt. Thực tế, xi lanh là toàn bộ cụm thiết bị còn piston chỉ là chi tiết nằm bên trong đảm nhiệm vai trò truyền lực.

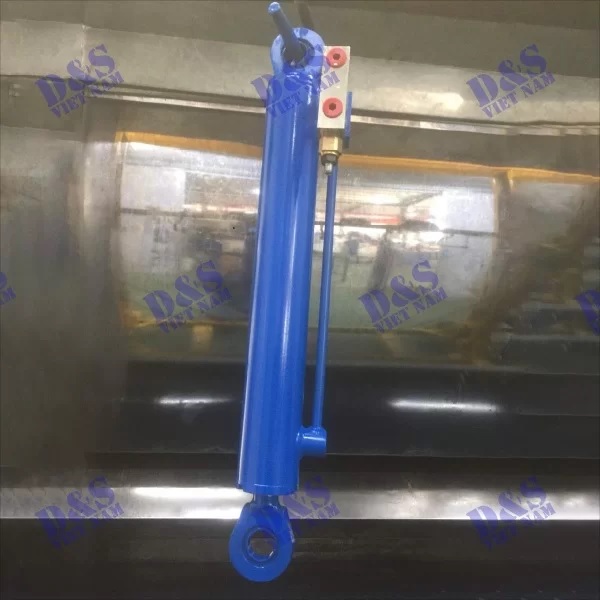

Xi lanh là gì?
Xi lanh giữ vai trò then chốt trong động cơ là nơi piston chuyển động lên xuống để thực hiện quá trình sinh công. Tùy theo thiết kế và đặc điểm từng loại động cơ xi lanh có thể được bố trí thẳng hàng theo chiều dọc hoặc sắp xếp theo dạng chữ V nhằm tối ưu không gian và hiệu suất hoạt động.
Trong quá trình làm việc xi lanh phải chịu tác động của nhiệt độ rất cao, áp suất lớn và điều kiện bôi trơn không ổn định nên dễ phát sinh hư hỏng. Phổ biến nhất là hiện tượng mòn không đều theo phương ngang tạo thành độ ô-van làm tăng khe hở giữa piston và xi lanh dẫn đến suy giảm công suất.
Bên cạnh đó, mòn không đều theo phương dọc gây ra độ côn khiến khí cháy rò rỉ, dầu bôi trơn nhanh xuống cấp và bị đẩy lên buồng đốt ảnh hưởng trực tiếp đến khả năng vận hành của động cơ. Ngoài ra, bề mặt xi lanh còn có thể bị trầy xước, cháy rỗ, ăn mòn hóa học thậm chí nứt vỡ nếu làm việc trong điều kiện quá khắc nghiệt hoặc bảo dưỡng không đúng cách.

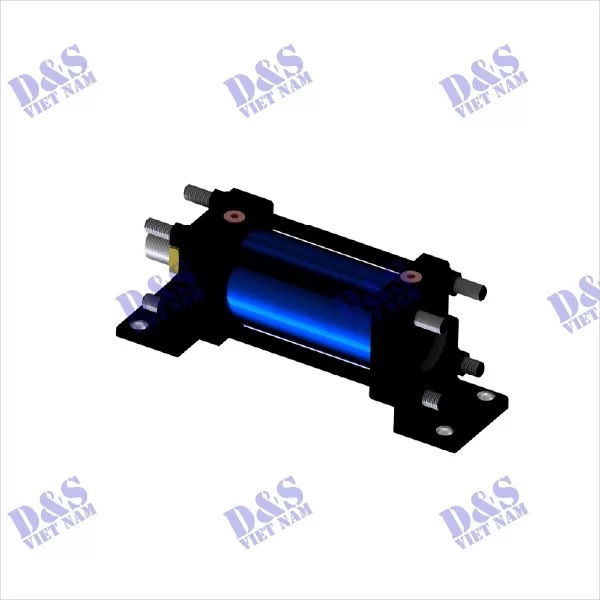

Cấu tạo cơ bản của xi lanh
- Thân xi lanh: Là bộ phận bao ngoài thường được chế tạo từ thép hoặc hợp kim có độ bền cao. Thân xi lanh được sử dụng để chứa dầu thủy lực, dẫn hướng cho piston chuyển động và chịu toàn bộ áp suất phát sinh trong quá trình làm việc.
- Ống xi lanh: Được thiết kế hình trụ tròn và được gia công nguyên khối được dùng để chứa môi chất thủy lực và chịu áp suất bên trong hệ thống.
- Nắp xi lanh: Nằm ở hai đầu thân xi lanh có tác dụng cố định piston và ty piston đồng thời định hướng chuyển động thẳng của ty. Nắp xi lanh cũng là vị trí lắp đặt các phớt làm kín và bạc dẫn hướng.
- Piston: Nằm bên trong thân xi lanh trực tiếp chịu tác động của áp suất dầu, khi dầu được cấp vào piston di chuyển tịnh tiến và tạo ra lực đẩy hoặc kéo. Piston thường được lắp các vòng phớt nhằm đảm bảo độ kín tránh rò rỉ dầu giữa hai khoang làm việc.
- Phớt làm kín: Giúp ngăn chặn rò rỉ dầu thủy lực và duy trì áp suất ổn định trong xi lanh.
Vai trò của xi lanh
- Chuyển đổi năng lượng từ dầu thủy lực thành lực cơ học và chuyển động thẳng giúp máy móc thực hiện công việc một cách hiệu quả.
- Tạo lực đẩy hoặc lực kéo lớn đáp ứng yêu cầu nâng hạ, ép, kẹp, uốn, di chuyển các vật có tải trọng nặng trong công nghiệp và xây dựng.
- Điều khiển chuyển động theo hành trình xác định bảo đảm piston và ty piston làm việc đúng hướng, đúng tốc độ và đúng vị trí mong muốn.
- Góp phần nâng cao độ chính xác và tính ổn định của toàn bộ hệ thống, hạn chế rung lắc và sai lệch trong quá trình vận hành.
- Hỗ trợ tối ưu hóa hiệu suất làm việc giúp máy móc vận hành liên tục giảm hao tổn năng lượng.
- Đảm bảo an toàn cho thiết bị và người vận hành nhờ khả năng kiểm soát lực và chuyển động một cách chủ động.
- Kéo dài tuổi thọ của máy móc, giảm hư hỏng và chi phí bảo trì khi được lựa chọn và sử dụng đúng kỹ thuật.

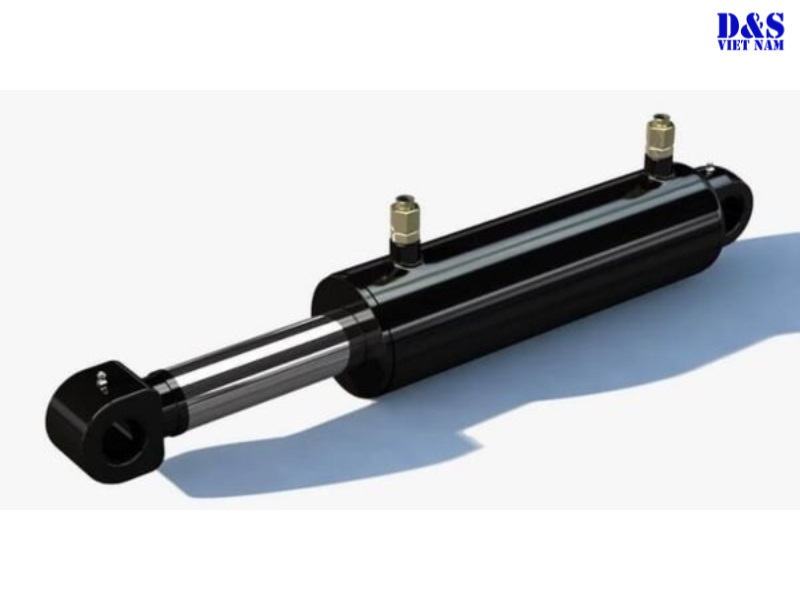

Piston là gì?
Piston là bộ phận chuyển động nằm bên trong lòng xi lanh nó di chuyển tịnh tiến để thực hiện nhiệm vụ truyền lực hoặc nhận lực từ chất lỏng, chất khí.
Piston thường được chia thành hai phần chính là quả piston và cần piston trong đó cần piston có nhiệm vụ chuyển hóa năng lượng của dầu thủy lực hoặc khí nén thành lực tác động ở đầu cần để thực hiện công việc.
Quả piston đảm nhiệm vai trò làm kín bên trong xi lanh giúp ngăn không cho chất lỏng hoặc khí từ khoang có áp suất cao rò rỉ sang khoang áp suất thấp từ đó duy trì áp suất ổn định và bảo đảm hiệu quả làm việc của hệ thống.
Cấu tạo piston
- Thân piston: Là phần nằm giữa có nhiệm vụ dẫn hướng chuyển động tịnh tiến của piston trong xi lanh giúp piston chuyển động ổn định, hạn chế rung lắc và giảm ma sát với thành xi lanh.
- Rãnh xéc-măng: Là các rãnh tròn được tiện trên thân piston dùng để lắp vòng găng mỗi piston thường có từ 2 – 3 rãnh bao gồm xéc măng khí và xéc măng dầu.
- Lỗ bệ chốt piston: Vị trí lắp chốt piston có nhiệm vụ liên kết piston với thanh truyền.
- Đỉnh piston: Phần tiếp xúc trực tiếp với khí cháy nên rất dễ bị ảnh hưởng bởi nhiệt độ và áp suất cao.
- Chốt piston: Làm việc trong điều kiện tải trọng lớn và chuyển động qua lại liên tục vì vậy rất dễ bị mài mòn.

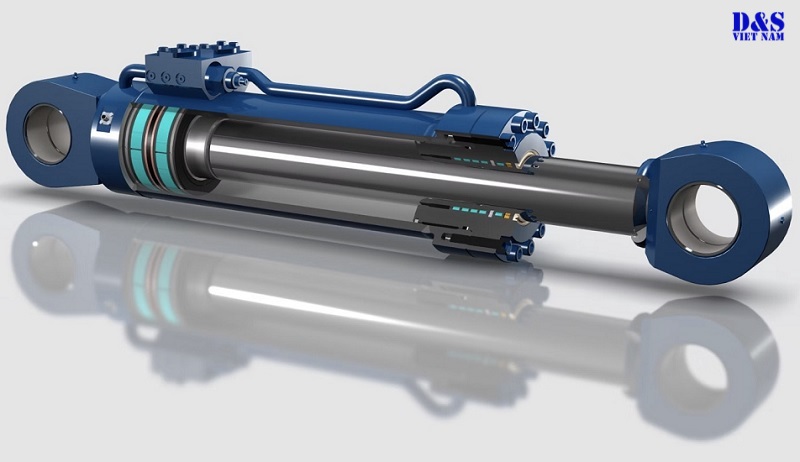

Vai trò của piston
Piston giữ vai trò then chốt trong hoạt động của động cơ, trực tiếp tham gia vào quá trình sinh công và truyền động. Khi làm việc, piston chuyển động tịnh tiến lên xuống trong xi lanh tạo ra sự thay đổi thể tích buồng công tác để thực hiện các chu trình nạp, nén, cháy và xả.
Áp suất sinh ra từ quá trình cháy tác động lên đỉnh piston từ đó lực được truyền qua thanh truyền đến trục khuỷu biến chuyển động thẳng thành chuyển động quay.
Thông qua các vòng xéc-măng piston giúp làm kín buồng đốt hạn chế thất thoát khí cháy và kiểm soát dầu bôi trơn góp phần nâng cao hiệu suất động cơ. Đồng thời, piston còn tiếp nhận và truyền nhiệt ra thành xi lanh và dầu bôi trơn giúp động cơ làm việc ổn định, êm ái và bền bỉ hơn.

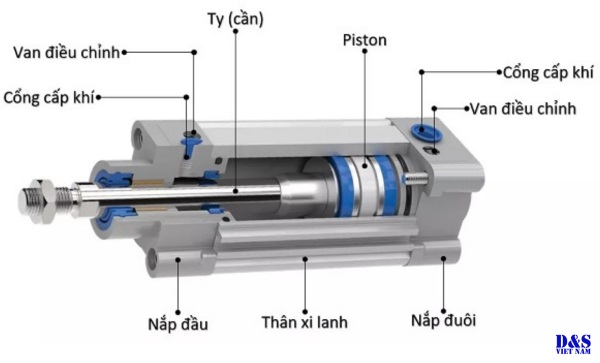

Xi lanh và Piston khác nhau như thế nào?
Xi lanh và piston khác nhau chủ yếu ở chức năng, đặc điểm cấu tạo và trạng thái làm việc:
- Xi lanh là bộ phận cố định có dạng hình trụ rỗng đóng vai trò làm không gian làm việc cho piston. Đây là nơi diễn ra các quá trình nạp, nén, cháy và xả bề mặt trong của xi lanh được gia công rất nhẵn hoặc phủ lớp chống mài mòn nhằm giảm ma sát và tăng độ bền.
- Piston là bộ phận chuyển động tịnh tiến bên trong xi lanh nhiệm vụ chính của piston là nén hỗn hợp nhiên liệu, không khí, tiếp nhận áp suất khí cháy và truyền lực qua thanh truyền đến trục khuỷu để tạo công cơ học. Piston phải chịu nhiệt và áp suất cao nên thường được chế tạo từ vật liệu nhẹ, bền và có khả năng tản nhiệt tốt.
Bảng so sánh xi lanh và piston chi tiết
| Tiêu chí | Xi lanh | Piston |
|---|---|---|
| Vai trò | Bao bọc, dẫn hướng | Chuyển động, tạo lực |
| Chuyển động | Không | Có |
| Tiếp xúc trực tiếp áp suất | Gián tiếp | Trực tiếp |
| Phụ thuộc lẫn nhau | Có | Có |

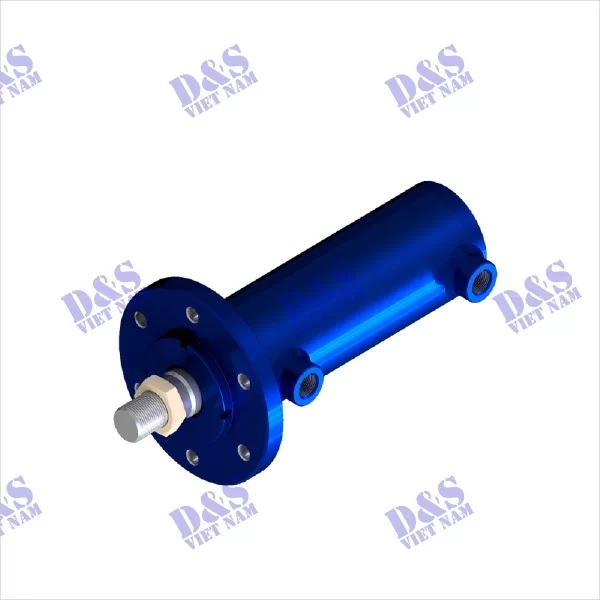

Cách chọn đúng xi lanh và piston theo nhu cầu sử dụng
Việc chọn đúng bộ đôi xi lanh và piston không chỉ giúp máy móc hoạt động bền bỉ mà còn tối ưu hóa chi phí vận hành. Dưới đây là cách chọn xi lanh và piston đúng nhu cầu sử dụng:
Xác định tải trọng
- Đây là yếu tố tiên quyết để xác định đường kính của xi lanh và piston tải trọng bao gồm khối lượng cần nâng, đẩy hoặc ép cùng với các lực cản phát sinh trong quá trình vận hành.
- Việc tính đúng tải trọng giúp lựa chọn đường kính piston và kích thước xi lanh phù hợp tránh tình trạng quá tải hoặc lãng phí công suất và nên chọn piston bằng thép hoặc gang hợp kim thay vì nhôm để tránh biến dạng.
Áp suất làm việc
- Áp suất hệ thống sẽ quyết định độ dày thành xi lanh và loại vật liệu nên lựa chọn xi lanh và piston có áp suất làm việc và áp suất chịu đựng cao hơn mức sử dụng thực tế để đảm bảo an toàn, ổn định và kéo dài tuổi thọ thiết bị.
- Kiểm tra áp suất định mức của nhà sản xuất để tránh tình trạng nứt vỡ xi lanh hoặc hỏng phớt do quá áp.
Hành trình
- Hành trình là khoảng cách piston di chuyển từ điểm đầu đến điểm cuối việc xác định đúng hành trình giúp thiết bị đáp ứng chính xác yêu cầu thao tác đồng thời tránh hiện tượng thiếu hoặc thừa hành trình gây ảnh hưởng đến kết cấu và hiệu suất làm việc của hệ thống.
Môi trường làm việc
- Điều kiện bên ngoài quyết định lớp bảo vệ và tuổi thọ của thiết bị nên chọn xi lanh bằng inox và thanh piston mạ crom dày hoặc phủ gốm để chống ăn mòn.
- Dựa vào môi trường sử dụng, cần lựa chọn vật liệu, lớp phủ bề mặt và kết cấu phù hợp để hạn chế mài mòn, gỉ sét và hư hỏng.
Tiêu chuẩn phớt
- Phớt là bộ phận nhỏ nhưng cực kỳ quan trọng để giữ độ kín khít giữa piston và xi lanh giúp làm kín giữ vai trò ngăn rò rỉ dầu hoặc khí và bảo vệ piston trong quá trình chuyển động.
- Việc chọn phớt đúng tiêu chuẩn, đúng vật liệu và phù hợp với áp suất, nhiệt độ làm việc sẽ giúp xi lanh vận hành êm ái, hạn chế thất thoát và giảm chi phí bảo dưỡng.

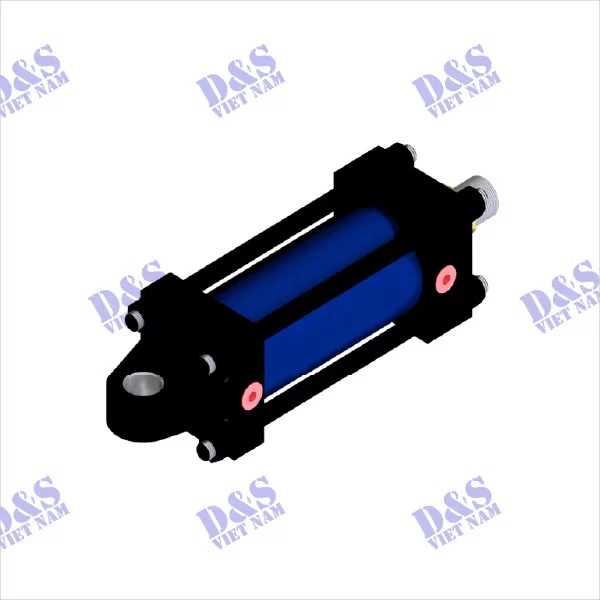

Thủy Lực Khí Nén DS – Đơn vị cung cấp xi lanh và piston chính hãng giá rẻ
