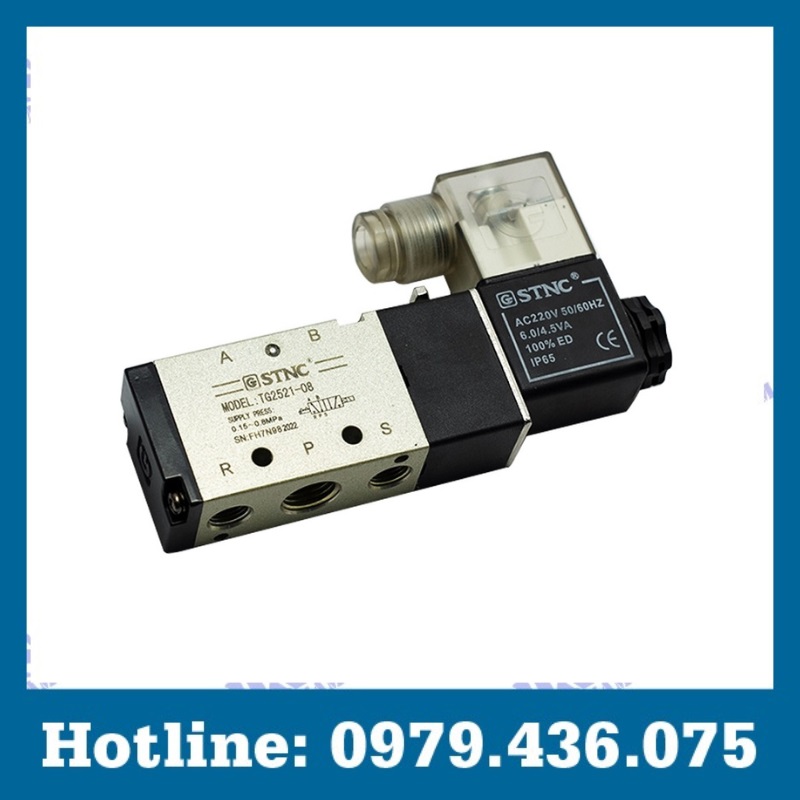

Van điện từ khí nén 220V
Van điện từ khí nén 220V là thiết bị quan trọng không thể thiếu trong các hệ thống điều khiển tự động, với chức năng đóng mở dòng khí nén nhanh chóng và chính xác. Khả năng sử dụng trực tiếp nguồn điện lưới 220V phổ biến sản phẩm mang đến sự tiện lợi trong lắp đặt, dễ dàng vận hành và đảm bảo tính ổn định cao trong suốt quá trình hoạt động. Vậy van điện từ khí nén 220V là gì? Nguyên lý hoạt động như nào. Hãy cùng chúng tôi khám phá chi tiết ngay sau đây!
Giới thiệu van điện từ khí nén 220V
Van điện từ khí nén 220V là thiết bị điều khiển khí nén được sử dụng trong các hệ thống khí nén, sử dụng dòng điện 220V để mở đường dẫn khí nén và điều khiển chỉnh hướng khí nén. Thiết bị thường được thiết kế 2 cổng nhưng cũng có một số loại van có thiết kế đa cổng.
Van điện từ khí nén 220V được sử dụng ở hầu hết các hệ thống, thiết bị máy móc hiện nay, với ưu điểm có thời gian đóng mở nhanh chóng nên phù hợp trong môi trường lưu chất nước, khí hơi, hóa chất.
Cấu tạo van điện từ 220V
Cấu tạo của van điện từ khí nén 220V bao gồm các bộ phận chính sau:
- Thân van: Là bộ phận chính của van thường làm từ đồng, inox hoặc nhôm được dùng để bảo vệ và kết nối các cơ cấu khác của van.
- Cuộn coil: Có hình trục rỗng được quấn bằng dây đồng cách điện đặt bên ngoài ống dẫn. Bên trong phần rỗng có một piston có thể chuyển động và được kiểm soát bởi lò xo, khi được cấp điện 220V cuộn dây tạo ra từ trường.
- Lõi van: Là lõi sắt nằm trong ống dẫn được thiết kế di chuyển tự do trong cuộn dây.
Thông số van điện từ khí nén 220v
- Điện áp: 220v
- Kiểu cửa và vị trí: 5/3, 5/2, 4/2, 3/2, 2/2
- Chất liệu thân: Hợp kim nhôm
- Thời gian đáp ứng: 30 ms, 40 ms
- Áp lực: 1 MPa
- Phạm vi áp suất vận hành: 0.2 ~ 0.8 MPa
- Đường kính: 6A, 8A

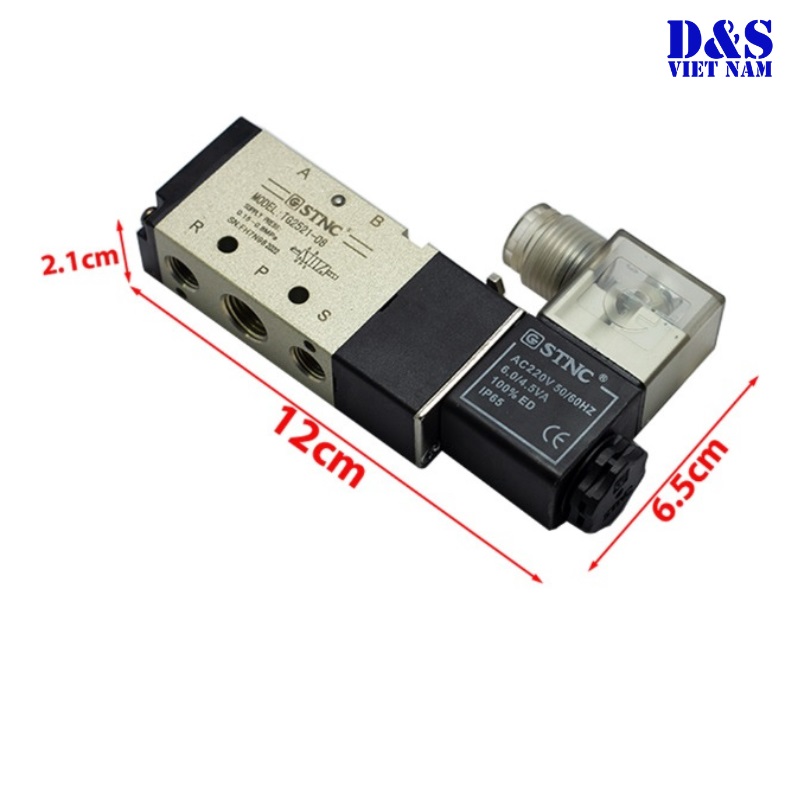

- Kích thước: 15mm – 22 mm (Tùy theo kích cỡ)
- Công suất tiêu thụ: AC = 4.8 / 4.4VA, 6 / 4.9VA, DC = 2W
- Nhiệt độ: -5 độ C – 80 độ C
- Áp lực làm việc: PN10, PN16
- Kết nối: Ren trong
- Trọng lượng: 210g – 340g
- Môi trường sử dụng: Khí nén, nước, hơi nóng, dung dịch, hóa chất ăn mòn
Nguyên lý hoạt động van điện từ khí nén 220v
Van điện từ khí nén 220v hoạt động với mức điện áp chính là 220V, được trang bị cuộn dây khi được cấp điện cuộn dây sinh ra từ trường hút piston và thắng lại lực đàn hồi của lò xo bên trong từ đó piston sẽ di chuyển lên xuống hoặc qua lại.
Khi ngắt điện lực đàn hồi của lò xo sẽ đẩy piston trở lại vị trí ban đầu giúp van tự động đóng hoặc mở mà không cần thao tác thủ công. Cuộn dây đóng vai trò chuyển đổi nguồn năng lượng điện thành cơ năng giúp điều khiển trạng thái đóng mở của van nhanh chóng, chính xác và ổn định.
Nếu van ở trạng thái mở khi cuộn solenoid không cấp điện thì gọi là van điện từ thường mở. Ngược lại, nếu van ở trạng thái đóng khi không cấp điện thì được gọi là van điện từ thường đóng.
Công dụng van điện từ 220v khí nén
Điều khiển dòng chảy: Được dùng để điều chỉnh và kiểm soát lưu lượng, áp suất của dòng khí nén nhờ vậy người vận hành có thể dễ dàng điều khiển tốc độ làm việc của xi lanh hay động cơ trong hệ thống giúp nâng cao hiệu quả và độ chính xác.
Điều khiển hướng: Sử dụng để điều khiển hướng dòng khí nén đảm bảo an toàn cho toàn bộ hệ thống đồng thời giúp điều chỉnh hướng khí nén để cung cấp kịp thời cho các thiết bị khác như bộ lọc, điều áp hay xi lanh, tối ưu hóa hoạt động của chúng.
Ngoài ra, trong một số hệ thống chuyên biệt van điện từ khí nén 220v còn được sử dụng dưới hai dạng chính:
- Cho phép người dùng điều chỉnh thủ công bằng vít hay núm vặn các thông số của van.
- Van khí nén cho chảy tự do theo một hướng nhất định và hạn chế dòng chảy ngược lại.
Phân loại van điện từ 220V
Van điện từ khí nén 220V được phân loại chủ yếu dựa trên số lượng cổng và vị trí hoạt động:
- Van điện từ khí nén 2/2: Là loại van có 2 cổng kết nối và 2 vị trí hoạt động gồm 1 cổng là đầu vào một cửa đầu ra, sử dụng một cuộn dây điện từ để tạo ra từ trường, điều khiển trạng thái đóng mở của van.
- Van điện từ khí nén 3/2: Là loại van có 3 cửa và 2 vị trí hoạt động van được chia thành hai loại chính: NO van thường mở và NC van thường đóng giúp đáp ứng đa dạng yêu cầu trong các ứng dụng công nghiệp,
- Van điện từ khí nén 5/2: Có 5 cổng gồm 1 cổng vào, 2 cổng ra và 2 cổng xả khí nhanh chuyên dùng cho xi lanh tác động kép cho phép đổi chiều dòng khí để piston di chuyển hai hướng.
- Van điện từ khí nén 5/3: Là loại van có 5 cửa và 3 vị trí cho phép điều khiển linh hoạt hơn, có thêm vị trí trung gian giúp giữ xi lanh ở vị trí hiện tại hoặc cho phép xi lanh di chuyển tự do.
Ứng dụng van điện từ khí nén 220v
- Được sử dụng trong hệ thống tự động hóa công nghiệp giúp điều khiển chuyển động tịnh tiến của các xi lanh tác động kép trong dây chuyền sản xuất, robot công nghiệp, máy đóng gói, máy ép,…
- Sử dụng trong hệ thống điều khiển máy móc hệ thống lò hơi, máy sấy, hấp, nhuộm, dệt và giặt là công nghiệp.
- Dùng trong hệ thống cấp nước và tưới tiêu tự động, hệ thống PCCC.
- Sử dụng trong các ngành chế biến thực phẩm, dược phẩm để vận hành thiết bị, băng chuyền hoặc đóng gói an toàn.
- Được lắp để kiểm soát, xả khí dư hoặc an toàn cho đường ống, bình chứa khí nén khi cần bảo trì.
Giá van điện từ 220V bao nhiêu?
Thủy lực khí nén D&S là địa chỉ phân phối van điện từ khí nén 220V uy tín, phục vụ khách hàng trên toàn quốc. Chúng tôi cung cấp đa dạng mẫu mã, kích thước với nguồn hàng luôn sẵn có, sẵn sàng đáp ứng nhanh chóng mọi nhu cầu lắp đặt với giá thành cạnh tranh nhất thị trường. Liên hệ ngay Hotline: 0979 436 075 để được tư vấn chi tiết, nhận báo giá tốt nhất và hỗ trợ đặt hàng nhanh chóng.
Thủy lực khí nén D&S – Địa chỉ cung cấp van điện từ khí nén 220v
Thủy Lực Khí Nén D&S là đơn vị uy tín hàng đầu cung cấp các loại van điện từ khí nén 220v với đa dạng chủng loại và mẫu mã đáp ứng mọi nhu cầu sử dụng trong công nghiệp và dân dụng.
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị thủy lực và khí nén, chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, giá cả hợp lý và dịch vụ chuyên nghiệp nhất.
Sản phẩm tại D&S đều được đảm bảo chất lượng cao, độ bền ổn định và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực như sản xuất, đóng gói, cơ khí chế tạo, thực phẩm, dược phẩm.
Chúng tôi cam kết cung cấp đến khách hàng sản phẩm chính hãng, có nguồn gốc xuất xứ rõ ràng, đảm bảo độ chính xác và độ ổn định trong suốt quá trình sử dụng.
Chúng tôi không chỉ bán sản phẩm mà còn là người bạn đồng hành cung cấp tư vấn kỹ thuật chuyên sâu để giúp quý khách hàng lựa chọn các thiết bị phù hợp nhất. Nếu quý khách có câu hỏi hay thắc mắc gì về sản phẩm hãy liên hệ với chúng tôi qua số Hotline: 0979 436 075 để được tư vấn và hỗ trợ nhé!
Thông tin liên hệ
Công ty TNHH Kỹ thuật D&S Việt Nam
- Địa chỉ: Số 4 ngõ 283 Phố Yên Duyên – Phường Yên Sở – Quận Hoàng Mai – TP Hà Nội
- Trụ sở công ty: Thôn Lâm Hộ, Xã Thanh Lâm, Huyện Mê Linh, Thành phố Hà Nội, Việt Nam Hotline: 0979 436 075
- Email: thuykhidiends@gmail.com
- Facebook: https://www.facebook.com/thuykhi331
- Website: https://thuyluckhinends.com/
Lưu ý khi lựa chọn mua van điện từ 220v
- Xác định loại van cần dùng: Bạn cần biết hệ thống yêu cầu van đảo chiều loại nào 2/2, 3/2, 5/2 hay 5/3… để đảm bảo lắp đúng vị trí và chức năng vận hành.
- Chức năng thường đóng hay thường mở: Xác định nhu cầu vận hành van ở trạng thái thường đóng hay thường mở.
- Nguồn điện sử dụng: Kiểm tra điện áp phù hợp phổ biến nhất là 220V hoặc loại van sử dụng điện áp 24V nếu hệ thống yêu cầu an toàn điện áp thấp.
- Thông số kỹ thuật: Đảm bảo các chỉ số áp suất làm việc, nhiệt độ vận hành của van phù hợp với điều kiện của hệ thống để tránh rò rỉ, hư hỏng hoặc không đạt công suất.
- Thương hiệu và xuất xứ: Ưu tiên chọn van điện từ khí nén 220v của những thương hiệu uy tín có xuất xứ rõ ràng để đảm bảo độ bền, hiệu suất ổn định và dễ bảo trì, thay thế.
