Van điện từ khí nén 3/2 là gì? Cấu tạo, Nguyên lý và Ưu điểm

Trong lĩnh vực tự động hóa công nghiệp, van điện từ khí nén 3/2 giữ vai trò quan trọng trong việc điều khiển chính xác luồng khí nén. Vậy loại van này có gì đặc biệt và nổi bật? Hãy cùng chúng tôi khám phá chi tiết trong bài viết dưới đây!

Van điện từ khí nén 3/2 là gì?

Van điện từ khí nén 3/2 là loại van gồm có 3 cửa và 2 vị trí được điều khiển bằng cuộn coil điện tử, thực hiện chức năng chính đóng mở và xả với 1 cổng vào, 1 cổng ra và 1 cổng xả.

Thiếtt bị được chia làm 2 loại chính là van thường đóng và van thường mở sử dụng để điều khiển xi lanh khí nén 1 chiều ở các hệ thống hơi khí nén điều khiển bộ truyền động khí nén, sử dụng làm van xả hơi, van xả áp suất hay trong các ứng dụng chân không.

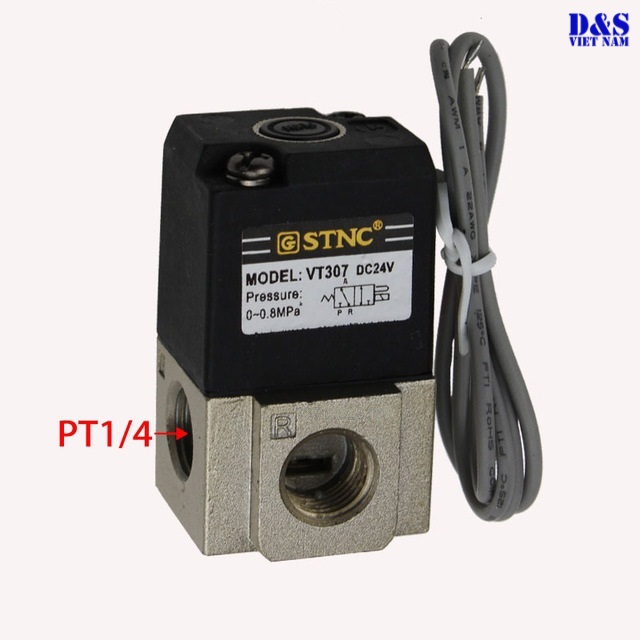

Van điện từ khí nén 3/2

Cấu tạo của van điện từ khí nén 3/2

Van điện từ khí nén 3/2 được cấu tạo bởi 2 bộ phận chính gồm thân van và cuộn coil:

Thân van:

  • Được làm từ hợp kim nhôm, đồng nên có trọng lượng nhẹ và có độ bền tương đối cao, thiết kế dẹt giúp quá trình lắp đặt và kết nối diễn ra nhanh chóng và chính xác.
  • Có cấu tạo gồm 3 cửa và 2 vị trí trong đó cổng 1 là cổng đưa áp suất vào, cổng 2 là cổng áp suất đi ra, cổng 3 là cổng xả. Trên thân còn có các lỗ để bắt vít vào bộ truyền động khí nén, 1 lỗ đầu vào có nhiệm vụ tiếp nhận khí nén, đầu ra để giúp chuyển hóa khí nén quay vòng.

Phần cuộn coil:

  • Bộ phận nhận nguồn điện được truyền từ bên ngoài vào và phân thành các dòng điện một chiều hoặc dòng điện xoay chiều đây cũng là bộ phận tạo quá trình đóng mở van
  • Cuộn coil có điện áp 220V đến 24V tùy thuộc vào nhu cầu của hệ thống mà lựa chọn coil điện cho phù hợp.

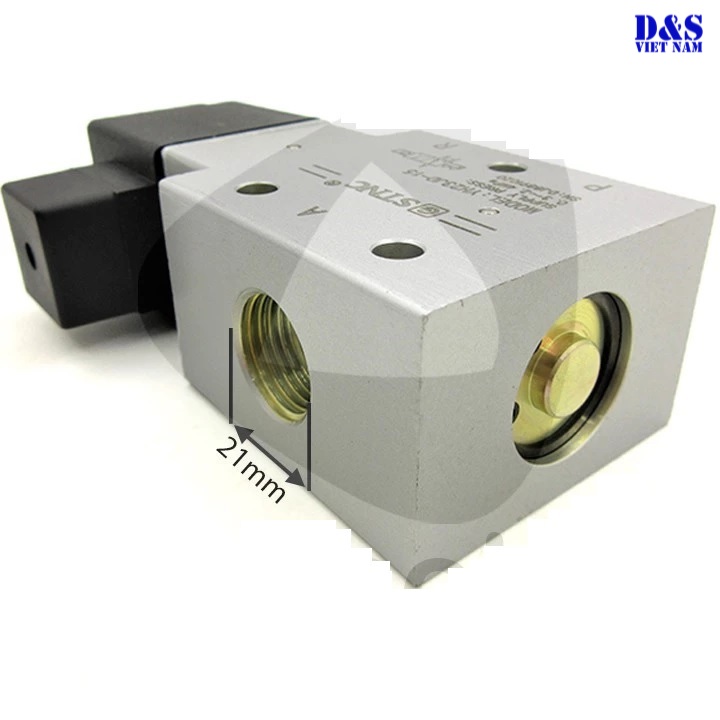

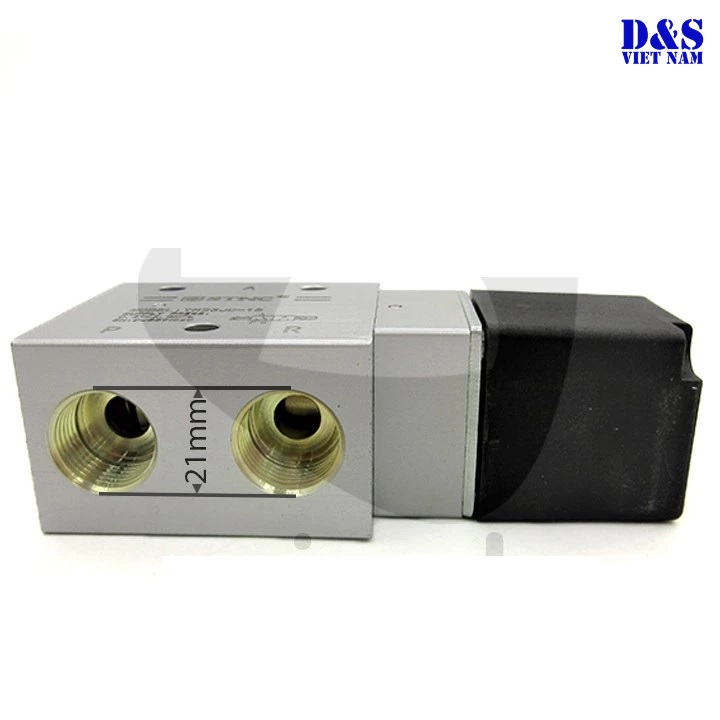

Cấu tạo của van điện từ khí nén 3/2

Nguyên lý hoạt động của van điện từ 3/2 khí nén

Van điện từ khí nén gồm 2 dạng chính là thường đóng và thường mở mỗi loại van có nguyên lý làm việc khác nhau cụ thể:

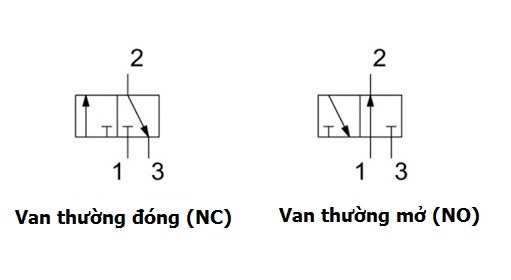

Nguyên lý hoạt động của van điện từ 3/2 khí nén

Nguyên lý hoạt động van thường mở:

  • Khi ở trạng thái bình thường van luôn ở vị trí mở khi đó cổng số 1 sẽ thông với cổng số 2 còn cổng số 2 và cổng số 3 sẽ không thông nhau.
  • Khi được cấp điện van đảo chiều chuyển trạng thái cổng số 1 và cổng số 2 sẽ ngắt kết nối, đồng thời cổng số 2 sẽ được thông với cổng số 3.

Nguyên lý hoạt động van thường đóng:

  • Khi ở trạng thái bình thường van luôn đóng, lúc này cổng số 1 không thông với cổng số 2 còn cổng số 2 sẽ thông với cổng số 3.
  • Khi được cấp điện van đảo chiều chuyển trạng thái cổng số 1 sẽ thông với cổng số 2 đồng thời cổng số 2 và cổng số 3 sẽ bị ngắt kết nối.

Thương hiệu tiêu biểu của van điện từ khí nén 3/2

Dưới đây là một số thương hiệu tiêu biểu được tin dùng rộng rãi của van điện từ khí nén 3/2:

SMC (Nhật Bản):

  • SMC là một trong những nhà sản xuất thiết bị khí nén hàng đầu thế giới nổi tiếng với sự đa dạng sản phẩm, công nghệ tiên tiến và chất lượng vượt trội. Các model van điện từ 3/2 SMC thông dụng: EVT317-7DZ-02F-Q, VZ312-5MNZ-M5-Q(KIT), Sy3120-M5.

Festo:

  • Van điện từ 3/2 của Festo nổi bật với thiết kế chắc chắn, độ chính xác cao, tuổi thọ dài và khả năng tích hợp linh hoạt vào các hệ thống tự động hóa tiên tiến. Thiết bị có hiệu suất làm việc cao nhưng giá thành hợp lý nên được khá nhiều khách hàng ưa chuộng.
  • Các model van điện từ 3/2 thông dụng: VUVS-LK30-M32C-AD-G38-1B2-S, VL/O-3-1/8-B.

Airtac:

  • Được sản xuất từ Đài Loan là thương hiệu được biết đến với mức giá phải chăng phù hợp với các dự án có ngân sách hạn chế nhưng vẫn yêu cầu hiệu suất đáng tin cậy.
  • Các model van khí nén 3/2 Airtac thông dụng: 3V110-06-NC, 3V110-06-NO, 3V210-08-NC, 3V210-08-NO, 3V310-10-NC, 3V310-10-NO, 3V410-15-NO, 3V410-15-NC.

STNC:

  • Là loại van có nguồn gốc xuất xứ từ Trung Quốc dòng van này rất đa dạng về mẫu mã, kiểu dáng, chủng loại, chất lượng và đặc biệt van có giá thành rất cạnh tranh.
  • Van được ứng dụng trong nhiều lĩnh vực công nghiệp như sản xuất tự động, robot công nghiệp, đóng gói, chế biến, dệt may, hóa chất, khai khoáng và nhiều ngành công nghiệp khác.

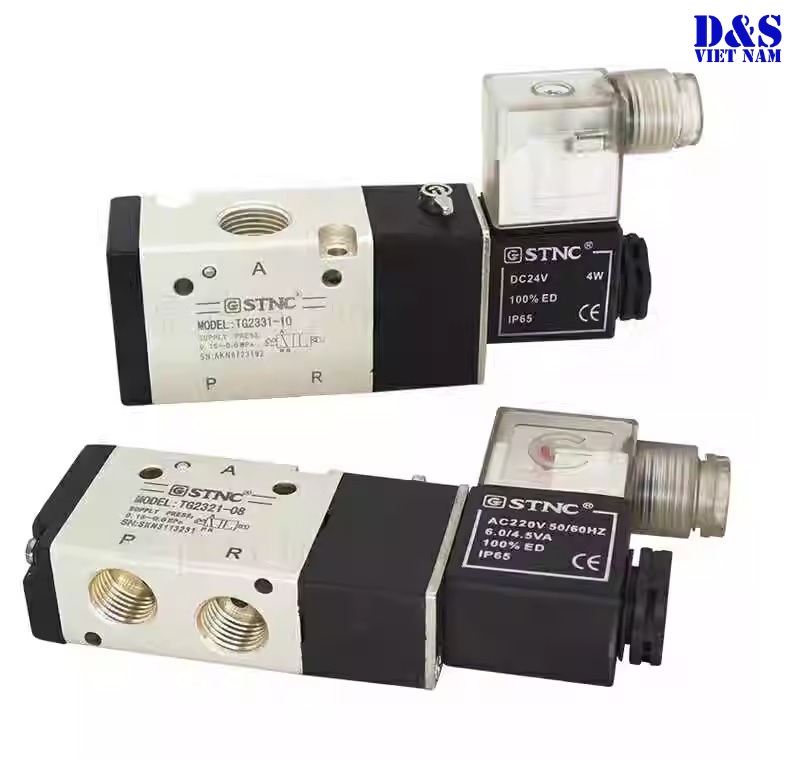

Thương hiệu tiêu biểu của van điện từ khí nén 3/2

Các loại van van điện từ khí nén 3/2

Van điện từ khí nén 3/2 đa dạng mẫu mã, chủng loại tùy vào vị trí, hoạt động và điện áp mà lựa chọn loại van phù hợp:

Loại thường đóng

Đây là loại van được thiết kế để luôn ở trạng thái đóng khi chưa cấp điện. Khi được cấp nguồn điện cuộn coil điện từ sẽ kích hoạt cơ cấu bên trong làm van mở ra cho phép dòng khí đi qua các cổng theo thiết kế. Khi ngừng cấp điện, cuộn coil ngừng hoạt động van tự động trở về trạng thái đóng ban đầu nhờ lực hồi của lò xo bên trong.

Loại thường mở

Khác với loại thường đóng van điện từ 3/2 loại thường mở luôn ở trạng thái mở khi chưa cấp điện cho phép dòng khí lưu thông tự do qua các cổng theo thiết kế.

Khi cấp điện, cuộn coil sẽ kích hoạt cơ cấu bên trong để đóng van ngăn không cho dòng khí đi qua. Khi ngắt điện, van tự động trở lại trạng thái mở ban đầu nhờ lực hồi lò xo.

Van điện từ 220V 3/2

Đây là dòng van sử dụng nguồn điện xoay chiều AC 220V để điều khiển cơ cấu đóng mở của van, được sử dụng phổ biến nhất trong các nhà máy, xưởng sản xuất, hệ thống khí nén tự động và nhiều dây chuyền thiết bị khác.

Van khí nén 3/2 24V

Được thiết kế để sử dụng nguồn điện một chiều DC 24V mặc dù không phổ biến bằng dòng 220V nhưng van điện từ 24V vẫn được nhiều đơn vị lựa chọn cho các ứng dụng cần yêu cầu cao về an toàn điện đặc biệt trong môi trường làm việc ẩm ướt hoặc nơi dễ xảy ra rò rỉ điện.

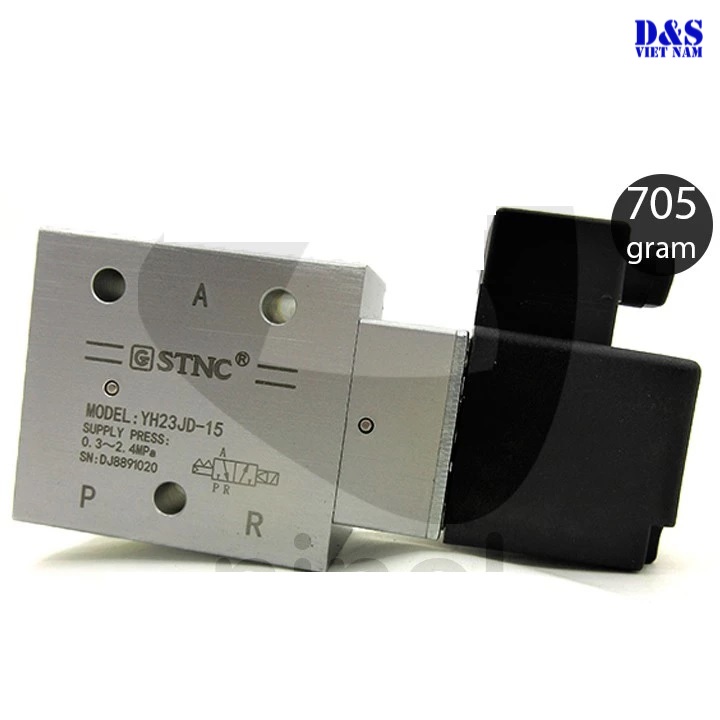

Các loại van van điện từ khí nén 3/2

Ưu điểm của Van điện từ khí nén 3/2

  • Cấu tạo đơn giản, kích thước gọn nhẹ thuận tiện cho việc lắp đặt, bảo trì và thay thế trong nhiều vị trí khác nhau của hệ thống khí nén.
  • Có khả năng thực hiện hai trạng thái đóng mở với ba cổng kết nối, đáp ứng được nhiều mục đích sử dụng.
  • Được làm từ chất liệu bền bỉ van điện từ khí nén 3/2 ít hư hỏng hoạt động ổn định trong môi trường công nghiệp khắc nghiệt chịu được áp suất làm việc cao và chu kỳ đóng mở liên tục.
  • Đa dạng điện áp vận hành DC 12V, DC 24V, AC 110V, AC 220V tùy theo điều kiện thực tế, đảm bảo tính linh hoạt khi thiết kế và thi công hệ thống.

Ưu điểm của Van điện từ khí nén 3/2

Ứng dụng của van khí nén 3/2 điện từ

  • Được lắp đặt với các các loại van khí nén như van bướm khí nén, van bi khí nén, van dao khí nén, van y xiên khí nén.
  • Ứng dụng trong hệ thống thông gió, thông hơi, hệ thống nồi hơi và hệ thống máy bơm hơi.
  • Sử dụng cho các hệ thống khí nén sử dụng trong các nhà máy, khu công nghiệp, các thiết bị sử dụng khí nén và ứng dụng trong nhiều hệ thống khác có liên quan.

Địa chỉ mua van điện từ khí nén 3/2 ở đâu chất lượng

Hiện nay trên thị trường có nhiều thương hiệu cung cấp sản phẩm van điện từ khí nén trong đó Thủy lực khí nén D&S là một trong những địa chỉ chuyên cung cấp van điện từ khí nén 3/2, 5/2, van thủy lực uy tín tại thị trường Việt Nam.

Chúng tôi tự hào là một trong những đơn vị nhận được sự tin tưởng của khách hàng. Cung cấp đến quý khách những sản phẩm tốt nhất và giá thành hợp lý nhất. Khi mua hàng tại Thủy lực khí nén D&S đảm bảo hàng chính hãng 100% nói không với hàng giả, hàng nhái, hàng kém chất lượng.

Địa chỉ mua van điện từ khí nén 3/2 ở đâu chất lượng

Ngoài ra, khi mua hàng tại D&S bạn còn được hỗ trợ bởi đội ngũ tư vấn kỹ thuật viên giàu kinh nghiệm giúp bạn chọn đúng sản phẩm phù hợp với nhu cầu và ngân sách của mình.

Mọi thắc mắc của quý khách vui lòng liên hệ qua số Hotline:0979 436 075 để được tư vấn trực tiếp và hỗ trợ kịp thời.

Công ty TNHH Kỹ thuật D&S Việt Nam

  • Địa chỉ: Số 4 ngõ 283 Phố Yên Duyên – Phường Yên Sở –  Quận Hoàng Mai – TP Hà Nội
  • Trụ sở công ty: Thôn Lâm Hộ, Xã Thanh Lâm, Huyện Mê Linh, Thành phố Hà Nội, Việt Nam
  •  Hotline: 0979 436 075
  • Email: thuykhidiends@gmail.com
  • Facebook: https://www.facebook.com/thuykhi331
  • Website: https://thuyluckhinends.com/

Xem thêm:

Hướng dẫn cách lắp đặt van điện từ khí nén 3/2

Chuẩn bị:

Để lắp đặt van điện từ khí nén 3/2 đúng kỹ thuật và an toàn, cần chuẩn bị:

  • Bản vẽ kỹ thuật hệ thống: Xác định vị trí, số lượng và sơ đồ đấu nối van 3/2.
  • Dụng cụ tháo lắp chuyên dụng: Bao gồm cờ lê, mỏ lết, tua vít, dụng cụ cắt/nối ống, băng tan và thiết bị kiểm tra rò rỉ.
  • Số lượng van 3/2: Chuẩn bị đủ theo thiết kế và có van dự phòng để thay thế khi cần.

Tiến hành lắp đặt:

  • Bước 1: Xác định vị trí lắp đặt van theo bản vẽ thiết kế.
  • Bước 2: Lắp đặt đường ống và phụ kiện nối đúng kích thước tại các vị trí đã xác định.
  • Bước 3: Gắn van vào vị trí cố định, siết chặt khớp nối, đấu dây điện cấp nguồn theo sơ đồ đảm bảo an toàn.
  • Bước 4: Chạy thử hệ thống để kiểm tra hoạt động của van và toàn bộ hệ thống. Nếu có lỗi, cần dừng lại và hiệu chỉnh ngay.

Trên này là những chia sẻ của Thủy lực khí nén D&S về dòng van điện từ khí nén 3/2. Quý khách quan tâm đến sản phẩm cần tư vấn về kỹ thuật hay báo giá cụ thể hãy liên hệ với chúng tôi để được hỗ trợ nhé.
