Van Điều Khiển Khí Nén

Van Điều Khiển Khí Nén

Trong các hệ thống công nghiệp hiện đại, van điều khiển khí nén được xem là thiết bị quan trọng giúp quá trình sản xuất vận hành an toàn và đạt mức tự động hóa cao. Việc hiểu rõ cấu tạo, nguyên lý hoạt động cũng như ưu nhược điểm của sản phẩm sẽ mang lại nhiều lợi ích cho doanh nghiệp. Vậy hãy cùng chúng tôi tìm hiểu chi tiết qua bài viết dưới đây nhé.

Van điều khiển khí nén là gì?

Van điều khiển khí nén (Pneumatic control valve) hoạt động dựa trên nguyên lý ON/OFF nhờ tích hợp bộ truyền động bằng khí nén được cấp vào phía trên phần thân van từ đó chuyển đổi năng lượng khí nén thành chuyển động cơ học để đóng mở điều khiển các loại van.

Van điều khiển khí nén có cấu tạo đơn giản bộ điều khiển khí nén có thể lắp đặt thêm một số phụ kiện kèm theo như định vị, van điện tử, công tắc giới hạn nhằm nâng cao hiệu quả sử dụng.

Thiết bị được chia làm 2 loại chính là van tác động đơn và van tác động kép tùy vào nhu cầu sử dụng mà van có thể điều khiển các góc đóng mở theo đúng quy trình.

Cấu tạo van điều khiển khí nén

Van điều khiển khí nén có cấu tạo đơn giản gồm các bộ phận chính như:

Van cơ học

Được lắp trực tiếp vào các đường ống dẫn của van bướm điều khiển khí nén thực hiện nhiệm vụ đóng mở trực tiếp cho phép dòng chảy đi qua hoặc dừng lại. Van cơ học có cấu tạo gồm các bộ bận:

• Thân van: Được làm từ chất liệu đồng, nhôm, inox có khả năng chống ăn mòn và chịu được môi trường làm việc áp suất cao. Tùy vào môi trường sử dụng và yêu cầu kỹ thuật nên lựa chọn chất liệu van cho phù hợp.
• Đĩa van – Bi van: Bộ phận tiếp xúc trực tiếp và thực hiện nhiệm vụ đóng mở van.
• Trục van: Bộ phận kết nối với bộ khí nén và đĩa van truyền động lực từ bộ điều khiển xuống để đóng mở lưu chất.
• Gioăng làm kín: Làm từ các loại vật liệu như Teflon hoặc cao su cao cấp giúp làm kín hạn chế tình trạng rò rỉ lưu chất.

Bộ điều khiển khí nén

Thiết bị hoạt động nhờ nguồn khí nén được cấp vào tạo lực tác động trực tiếp lên cơ cấu bên trong làm quay trục van từ đó thực hiện thao tác đóng mở van. Cấu tạo cơ bản của bộ điều khiển khí nén gồm các bộ phận chính:

• Thân bộ điều khiển
• Piston
• Cơ cấu thanh răng – bánh răng truyền lực
• Lò xo hồi ở hai đầu

Nguyên lý hoạt động van điều khiển khí nén

Van điều khiển khí nén hoạt động dựa trên cơ chế dẫn động bằng áp lực khí nén, khi khí nén được cấp vào piston sẽ dịch chuyển và truyền lực qua cơ cấu bánh răng tạo ra mô-men xoắn làm trục van xoay 1 góc 90 độ khi đó van bướm, van bi sẽ được đóng mở hoàn toàn.

Các loại van điều khiển khí nén

Van bướm điều khiển khí nén:

• Là dòng van có thiết kế hình cánh bướm và được hoạt hoạt động hoàn toàn tự động bằng bộ điều khiển khí nén.
• Được làm bằng chất liệu inox, đồng, gang có thiết kế nhỏ gọn, đa dạng chủng loại, kích thước phù hợp trong các hệ thống công nghiệp nặng.

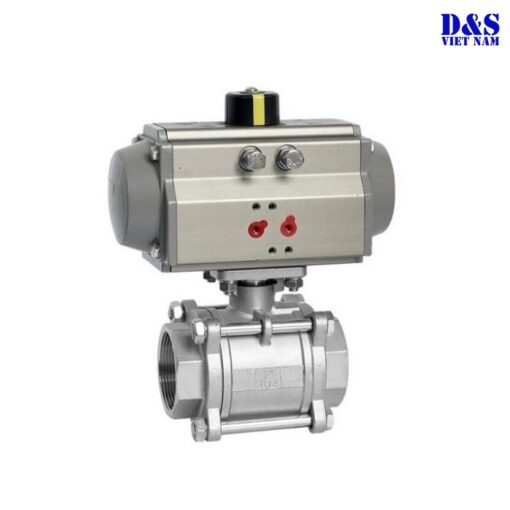

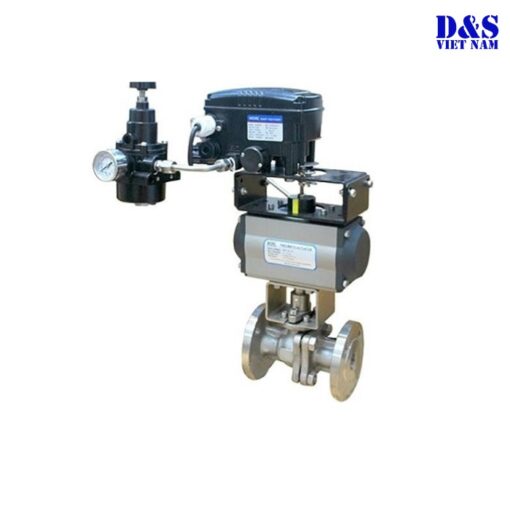

Van bi điều khiển khí nén:

• Đây là loại van sử dụng viên bi có lỗ xuyên tâm được gia công chính xác theo kích thước của đường ống. Nhờ thiết kế này van đảm bảo khả năng đóng mở dòng chảy linh hoạt, an toàn. Với đặc tính chịu áp lực cũng như nhiệt độ cao van bi khí nén mang đến độ bền vượt trội và được ứng dụng rộng rãi trong nhiều hệ thống, công trình công nghiệp hiện nay.

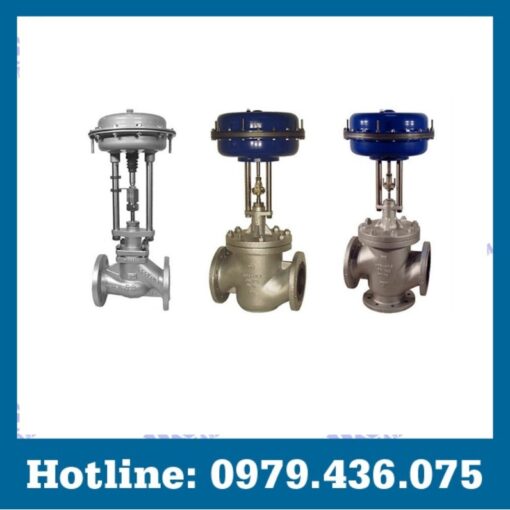

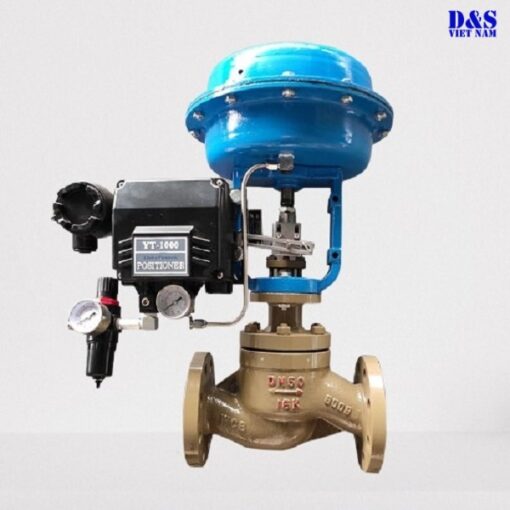

Van cầu điều khiển khí nén:

• Van có hình thân chữ ngã đem lại khả năng điều tiết dòng chảy thường được sử dụng nhiều trong hệ thống hơi, hóa chất, hóa dầu và các ngành công nghiệp sản xuất khác.

Van cổng dao điều khiển khí nén:

• Có đa dạng kích thước từ lớn đến nhỏ đem lại khả năng đóng mở nhanh chóng và thường được sử dụng trong hệ thống xử lý nước thải, công nghệ sản xuất thực phẩm, đồ uống và các công trình thủy lợi.

Ưu nhược điểm van điều khiển khí nén

Ưu điểm:

• Được sản xuất theo tiêu chuẩn IP67 có khả năng kháng nước, kháng bụi tốt.
• Dùng để đóng mở dòng chảy lưu chất đi qua van hoàn toàn tự động mà không phụ thuộc vào bất kỳ thao tác thủ công nào bằng tay hay tác động ngoại lực nào.
• Van được làm từ chất liệu bền bỉ phù hợp sử dụng trong môi trường làm việc độc hại.
• Có giá thành rẻ, kích thước đa dạng phù hợp với thị trường tại Việt Nam.
• Van sử dụng hoàn toàn bằng khí nên rất an toàn hạn chế được tình trạng cháy nổ trong quá trình sử dụng.
• Thời gian đóng mở van nhanh chóng chỉ mất khoảng 1 – 2s.

Nhược điểm:

• Khi hệ thống vừa khởi động nhiệt độ chất lỏng sẽ thay đổi dẫn đến sự thay đổi về độ nhớt làm ảnh hưởng trực tiếp tới tốc độ và lực tác động lên van.
• Việc cung cấp khí nén đôi khi gây bất tiện đòi hỏi hệ thống ổn định.
• Quá trình lắp đặt bộ Positioner cần độ chính xác và sự tỉ mỉ cao để đảm bảo van vận hành hiệu quả.
• Có thể gây ra tiếng ồn trong quá trình sử dụng.

Ứng dụng van điều khiển khí nén

• Sử dụng phổ biến trong hệ thống vận hành của các nhà máy sản xuất, chế biến.
• Dùng trong nhà máy xử lý nước thải, nhà máy thủy điện, lọc dầu hóa.
• Được sử dụng trong các hệ thống khai thác khoáng sản, xăng dầu và luyện kim.
• Dùng trong hệ thống tự động hóa cung cấp cho khu dân cư, khu công nghiệp, nhà máy, xưởng.
• Được sử dụng trong hệ thống đóng mở tự động giảm chi phí cho nhân công, vận hành.
• Được sử dụng trong hệ thống sản xuất thực phẩm, đồ uống và dược phẩm.
• Dùng trong hệ thống sản xuất xi măng, gạch men.

Báo giá van điều khiển khí nén mới nhất tại Thủy Lực Khí Nén D&S

Chi phí đầu tư cho van điều khiển khí nén luôn là một trong những yếu tố quan trọng mà nhiều doanh nghiệp quan tâm. Tuy nhiên giá van điều khiển khí nén còn phụ thuộc vào nhiều yếu tố khác nhau như chất liệu, kích thước, nhà cung cấp, chi phí vận chuyển,…

Để biết thêm thông tin chi tiết và chính xác nhất về giá của van điều khiển khí nén khách hàng có thể liên hệ trực tiếp với Thủy Lực Khí Nén D&S qua số Hotline: 0979 436 075 để được tư vấn và báo giá cụ thể nhất nhé!

Thủy Lực Khí Nén D&S – Đơn vị cung cấp van điều khiển khí nén uy tín chất lượng

Hiện nay trên thị trường có rất nhiều đơn vị cung cấp van điều khiển khí nén, van thủy lực, bộ nguồn thủy lực,… giá rẻ tuy nhiên cũng khiến người tiêu dùng gặp khó khăn trong việc lựa chọn sản phẩm chất lượng, chính hãng.

Thủy Lực Khí Nén D&S là địa chỉ uy tín chuyên cung cấp van điều khiển khí nén uy tín tại thị trường Việt Nam. Các sản phẩm của chúng tôi luôn đảm bảo về chất lượng, chính hãng với mức giá cực kỳ cạnh tranh phù hợp với mọi nhu cầu của khách hàng.

Tất cả sản phẩm van khí nén đều đảm bảo có đầy đủ giấy tờ và tuân thủ tiêu chuẩn kiểm định trước khi xuất ra thị trường. Hơn nữa, chúng tôi cam kết mang lại mức giá cực kỳ hợp lý và cạnh tranh, cung cấp dịch vụ bảo hành và bảo trì chính hãng theo đúng quy định của nhà sản xuất mang lại sự yên tâm tuyệt đối trong suốt quá trình sử dụng.

Lưu ý khi sử dụng van điều khiển khí nén

• Thường xuyên kiểm tra độ rò rỉ của van để tránh làm ảnh hưởng đến tiến độ sản xuất và sức khỏe người vận hành.
• Không nên tùy tiện thay đổi về cài đặt của van để tránh xảy ra sự cố đáng tiếc trong quá trình vận hành.
• Tuyệt đối không nên mở van điều khiển để tránh tình trạng làm áp suất và công suất dao động đột ngột.
• Tiến hành kiểm tra định kỳ giúp van được hoạt động tốt và bền bỉ.
• Tuân thủ theo đúng khuyến cáo của nhà sản xuất để đạt hiệu quả tốt nhất trong quá trình sử dụng.
