Van điện từ khí nén 1 chiều là gì? Cấu tạo, Ưu điểm và Ứng dụng

Trong hệ thống khí nén công nghiệp việc kiểm soát hướng dòng khí đóng vai trò then chốt để đảm bảo an toàn và hiệu suất vận hành. Van điện từ khí nén 1 chiều được thiết kế cho phép khí nén đi theo đúng hướng đồng thời ngăn hiện tượng chảy ngược gây hư hại thiết bị. Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết hơn về nguyên lý làm việc, cách phân loại và lắp đặt của sản phẩm nhé.

Van điện từ khí nén 1 chiều là gì?

Van điện từ khí nén 1 chiều khí nén hay van 1 chiều máy nén khí được sử dụng chủ yếu trong các dòng máy khí nén piston. Thực hiện nhiệm vụ chính bảo vệ đường ống dẫn khí cho phép khí nén đi theo một chiều nhất định đồng thời giúp ngăn lưu lượng khí và dầu chảy ngược lại. Thiết bị có đa dạng kích thước, gọn nhẹ, có độ bền cao được sử dụng rộng rãi trong các hộ sản xuất, nhà xưởng, khu công nghiệp.

Cấu tạo van điện từ 1 chiều khí nén

Van điện từ 1 chiều máy nén khí có cấu tạo cơ bản gồm các bộ phận chính như:

• Thân van: Được làm bằng đồng, nhôm, inox là lớp vỏ ngoài bảo vệ các bộ phận bên trong van. Trên thân van chứa các bộ phận bên trong và có các đầu ren để kết nối với đường ống.
• Lò xo: Đóng vai trò quan trọng giúp tạo lực đẩy ban đầu giữ đĩa van luôn ở trạng thái đóng khi không có áp lực khí nén tác động.
• Đĩa van: Bộ phận chuyển động thực hiện nhiệm vụ mở khi có khí nén đi qua và đóng khi dòng khí quay ngược lại nhờ vậy dòng khí được kiểm soát theo một chiều duy nhất.
• Vòng đệm làm kín: Được làm từ cao su chuyên dụng hoặc Teflon giúp van đóng kín hoàn toàn ngăn hiện tượng rò rỉ khí ra ngoài hoặc chảy ngược lại trong đường ống.
• Cuộn điện: Tạo ra từ trường cho van cuộn coil được quấn từ dây đồng sử dụng nguồn điện thông dụng như 24v, 110v hoặc 220v.

Các loại van điện từ khí nén 1 chiều

Dưới đây các loại van điện từ khí nén 1 chiều được sử dụng phổ biến hiện nay:

Van một chiều lắp đặt nhanh:

• Được làm từ chất liệu đồng thau được phủ lớp niken điện phân hạn chế oxy hóa, kéo dài tuổi thọ, van có nhiều tùy chọn kết nối phù hợp với từng hệ thống khí nén.
• Thiết bị chịu được áp suất vận hành lên đến 125 PSI với tốc độ dòng chảy dao động từ 2,5 – 9,5 scfm ở cùng mức áp suất giúp đảm bảo hiệu quả ổn định trong nhiều ứng dụng khác nhau.

Van điện từ khí nén 1 chiều kết nối đuôi chuột:

• Nhờ được gia công từ đồng thau chất lượng cùng lớp phủ niken điện phân, có khả năng chống oxy hóa tốt và hoạt động ổn định trong thời gian dài.
• Áp suất vận hành của van giao động từ 0 – 125 PSI và lưu lượng dòng khí đạt 2,5 – 9,5 scfm đảm bảo khả năng vận hành ổn định và hiệu quả.

Van điện từ khí nén tùy chọn:

• Chế tạo từ thép không gỉ bề mặt phủ lớp niken điện phân giúp tăng độ bền, sản phẩm hỗ trợ lắp đặt theo kiểu cổng thường hoặc cổng nhỏ phù hợp nhiều dạng hệ thống khí nén.
• Van hoạt động trong dải áp suất lên đến 0 – 125 PSI, tốc độ dòng chảy 9,5 scfm ở mức áp suất 125 PSI.

Van một chiều lắp ren ngoài:

• Van được làm từ đồng thau bền chắc, bề mặt phủ niken điện phân nhằm hạn chế gỉ sét và nâng cao độ bền trong suốt quá trình vận hành
• Van có áp suất nứt thấp chịu được áp suất vận hành tối đa 125 PSI với lưu lượng dòng chảy dao động trong khoảng 24,5 – 31,5 scfm ở mức áp suất 125 PSI.

Thông số van điện từ khí nén 1 chiều

• Kích thước: 1/4″ (~13mm), 3/8″ (~17mm), 1/2″ (~21mm), 3/4″ (~27mm)
• Vật liệu thân: Đồng thau, inox 304, nhôm
• Kiểu kết nối: Nối ren, nối nhanh.
• Nối bích: DN50 – DN200.
• Điện áp coil: 24V, 110V, 220v.
• Nhiệt độ làm việc: ~120°C (tùy loại)
• Áp suất làm việc: PN10, PN16 (10-16 bar)
• Môi trường sử dụng: Khí nén, hơi.
• Môi trường hoạt động: Nước, khí, hơi nóng lạnh, hóa chất.

Nguyên lý hoạt động van điện từ khí nén 1 chiều

Nguyên lý hoạt động của van điện từ khí nén 1 chiều khá đơn giản và hoàn toàn tự động dựa trên sự chênh lệch áp suất giữa hai đầu:

• Khi ở trạng thái nghỉ máy nén không tạo áp lực lò xo sẽ ép chặt đĩa van vào vòng đệm làm kín giữ cho van ở trạng thái đóng hoàn toàn.
• Khi máy nén bắt đầu vận hành, áp lực của dòng khí nén từ đầu vào sẽ tác động lên đĩa van. Khi lực đẩy lớn hơn lực lò xo sẽ đẩy đĩa van rời khỏi vị trí đóng tạo ra một khe hở cho khí đi qua theo một chiều nhất định.
• Ngay khi máy nén ngừng hoạt động áp suất đầu vào mất đi áp lực từ phía bình chứa khí kết hợp với lực đàn hồi của lò xo sẽ đưa đĩa van trở về vị trí đóng chặn dòng khí không cho chảy ngược về máy nén.

Ưu nhược điểm của van điện từ khí nén 1 chiều

Ưu điểm:

• Đảm bảo an toàn áp suất: Áp suất đi qua van luôn được kiểm soát giúp duy trì mức áp suất ổn định và giảm xuống ngưỡng an toàn khi sử dụng.
• Vật liệu chế tạo đa dạng, bền chắc: Được sản xuất từ nhiều chất liệu như thép không gỉ, thép carbon, gang, nhôm…phù hợp với nhiều môi trường sử dụng khác nhau.
• Độ bền cao: Bề mặt mạ kẽm nhằm tăng khả năng chống mài mòn hạn chế rỉ sét và kéo dài thời gian sử dụng.
• Lắp đặt thuận tiện, vận hành êm ái: Thiết kế nhỏ gọn, dễ kết nối với hệ thống khí nén và không tạo tiếng ồn khi hoạt động mang lại sự ổn định cho toàn bộ hệ thống.
• Ứng dụng linh hoạt: Van điện từ được sử dụng rộng rãi ở bất kỳ hệ thống nào cần kiểm soát dòng chảy chất lỏng từ dân dụng cho đến công nghiệp.

Nhược điểm:

• Chỉ thích hợp cho những hệ thống khí nén có mức áp suất và lưu lượng nhất định không đáp ứng được các môi trường có yêu cầu quá cao.
• So với các loại van thông thường khác thì sản phẩm cần được bảo trì và kiểm tra định kỳ nhiều hơn để đảm bảo hoạt động ổn định.
• Khi hoạt động liên tục hoặc ở tần suất cao cuộn dây điện từ có thể bị nóng lên gây giảm tuổi thọ và có thể dẫn đến cháy cuộn dây.

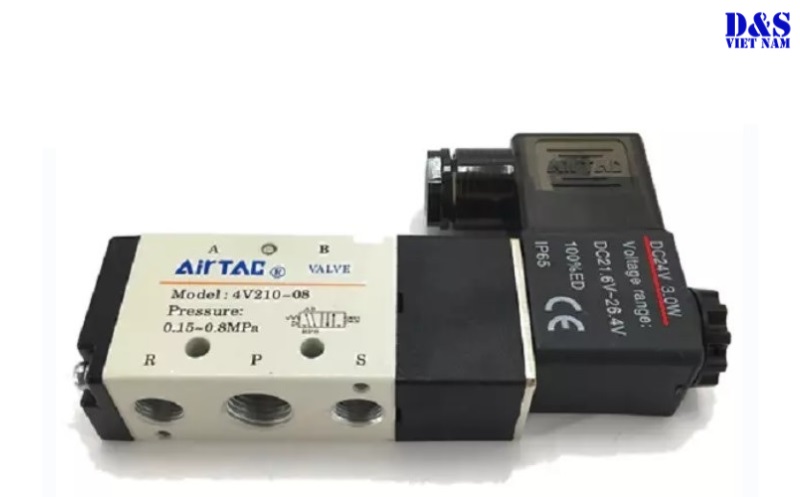

Ứng dụng van điện từ khí nén 1 chiều

• Được ứng dụng trong dây chuyền sản xuất tự động đảm bảo hoạt động ổn định
• Dùng trong các hệ thống điều khiển khí nén của máy móc cơ khí, máy đóng gói, máy ép, máy cắt.
• Ứng dụng trong hệ thống cấp nước sinh hoạt, hệ thống tưới tiêu, chăn nuôi.
• Sử dụng trong ngành thực phẩm, dược phẩm.
• Ứng dụng trong nhà máy thủy điện, hệ thống máy bơm, hệ thống băng truyền cho các trạm xăng, các nhà máy phát điện.
• Được dùng trong các hệ thống cứu hỏa, PCCC cho tòa nhà, khu đô thị, dân cư, khu công nghiệp.
• Dùng để điều khiển dòng chảy trong các hệ thống nước sạch, nước thải, nước biển giúp kiểm soát đóng mở van tự động, nâng cao hiệu quả vận hành trong các nhà máy xử lý nước và hệ thống cấp nước đô thị.

Báo giá van điện từ 1 chiều khí nén tại Thủy Lực Khí Nén D&S

Giá thành của sản phẩm luôn là điều được khách hàng quan tâm khi tìm hiểu và lựa chọn sử dụng. Thủy Lực Khí Nén D&S chuyên cung cấp van điện từ khí nén 1 chiều và các loại sản phẩm chính hãng, chất lượng với giá thành cạnh tranh, thời gian bảo hành đầy đủ. Hãy liên hệ ngay với chúng tôi qua hotline: 0979 436 075 để được báo giá cụ thể nhất nhé.

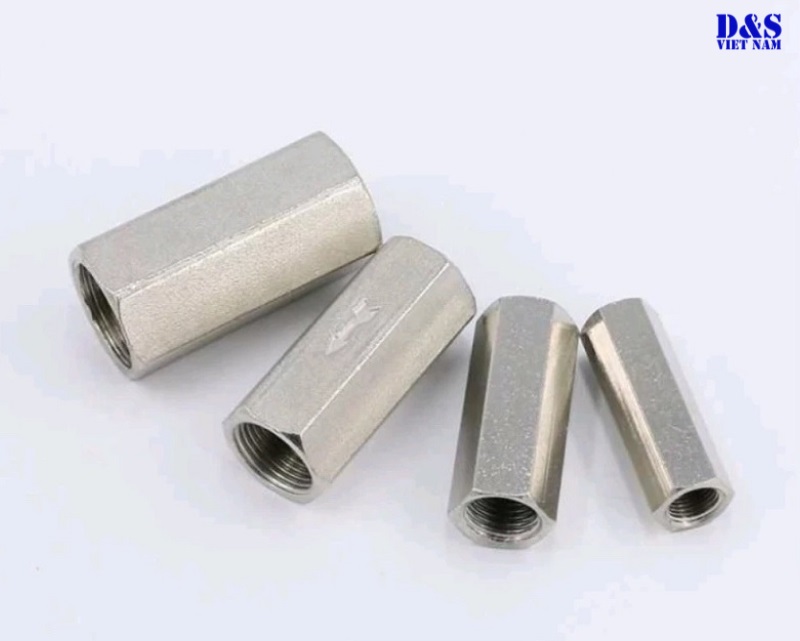

Mua van điện từ khí nén 1 chiều ở đâu chất lượng?

Thủy Lực Khí Nén D&S là địa chỉ uy tín chuyên cung cấp van điện từ khí nén 1 chiều chính hãng trên thị trường. Với hơn 10 năm kinh nghiệm chúng tôi sẵn sàng cung cấp và đưa đến tay khách hàng sản phẩm van điện từ khí nén 1 chiều, van khí nén 2 chiều hiệu quả nhất với giá cả phải chăng. Tất cả mọi sản phẩm đều được đảm bảo chất lượng cao, độ bền ổn định và khả năng ứng dụng linh hoạt trong nhiều lĩnh vực.

Không chỉ vậy, đội ngũ nhân viên tại Thủy Lực Khí Nén D&S giàu kinh nghiệm trong lĩnh vực thủy lực, bộ nguồn thủy lực cơ khí chế tạo, tự động hóa đã nỗ lực mang đến những giải pháp tối ưu giúp khách hàng nâng cao hiệu quả sản xuất và tối ưu hóa dây chuyền sản xuất.

Chúng tôi không chỉ bán sản phẩm mà còn là người bạn đồng hành cung cấp tư vấn kỹ thuật chuyên sâu để giúp quý khách hàng lựa chọn các thiết bị phù hợp nhất với ứng dụng cụ thể của mình đảm bảo hiệu suất hoạt động cao nhất và hiệu quả đầu tư.

Các lựa chọn van điện từ 1 chiều khí nén

Khi chọn mua van điện từ 1 chiều khí nén cần lưu ý một số yếu tố như:

• Môi trường và lưu chất sử dụng: Xác định rõ loại chất lỏng hoặc khí sẽ đi qua van để lựa chọn vật liệu phù hợp tránh hiện tượng ăn mòn hay hư hỏng sớm.
• Áp suất và nhiệt độ làm việc: Mỗi loại van đều có giới hạn nhiệt độ riêng vì vậy cần kiểm tra khả năng chịu áp suất và dải nhiệt độ của van sao cho tương thích với hệ thống.
• Kích thước và phương thức kết nối: Chọn đường kính van và kiểu kết nối đồng bộ với đường ống hiện tại để thuận tiện khi lắp đặt.
• Nguồn điện điều khiển: Van gồm các phiên bản sử dụng điện xoay chiều (AC) hoặc điện một chiều (DC) nên cần chọn loại phù hợp với nguồn điện sẵn có trong hệ thống để đảm bảo vận hành ổn định.

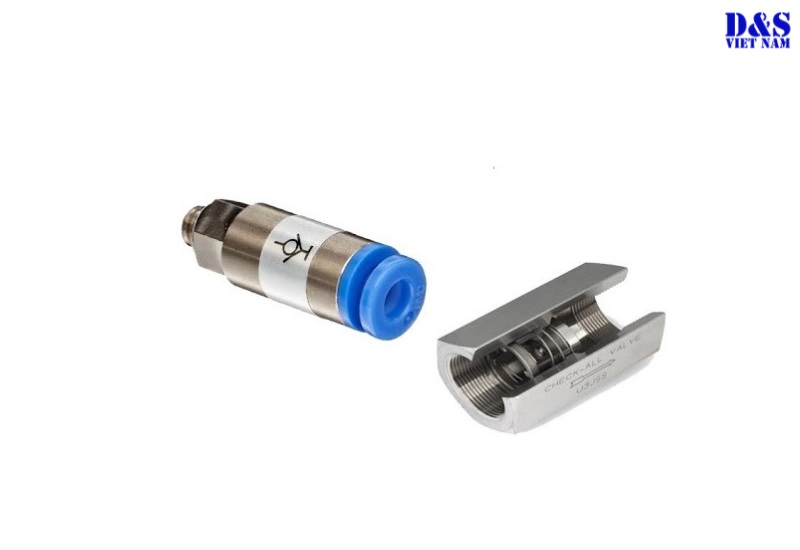

Hướng dẫn lắp đặt van điện từ khí nén 1 chiều

• Tiến hành lắp van từ thiết bị khí nén vào bồn chứa để khí nén sau khi được đưa xuống bình sẽ không chảy ngược lại khi máy ở trạng thái dừng hoạt động.
• Lắp tại vị trí cửa ra của máy nén giúp ngăn tình trạng khí di chuyển ngược vào bên trong máy khi vận hành.
• Đối với van 1 chiều máy nén khí piston có thể lắp đặt van ở bên trong piston để kiểm soát lưu lượng khí cấp vào xilanh, phương pháp này áp dụng cho cả dòng máy nén có dầu và loại không dầu.

Trên đây là toàn bộ thông tin chi tiết về van điện từ khí nén 1 chiều hy vọng sau bài viết này bạn lựa chọn cho doanh nghiệp của mình van điện từ khí nén 1 chiều phù hợp. Mọi chi tiết thắc mắc về sản phẩm hoặc tư vấn báo giá vui lòng liên hệ với chúng tôi qua thông tin dưới đây.
