Van khí nén 2 chiều: Cấu tạo, Nguyên lý và Ưu nhược điểm
Trong hệ thống sản xuất và dây chuyền tự động hóa van khí nén 2 chiều là một trong những thiết bị quan trọng không thể thiếu. Với vai trò điều khiển dòng khí giúp hệ thống vận hành trơn tru, ổn định và cấu tạo đơn giản nhưng hiệu quả thiết bị ngày càng được ứng dụng rộng rãi trong công nghiệp. Hãy cùng chúng tôi tìm hiểu chi tiết cấu tạo, ưu nhược điểm dưới bài viết này nhé.
Giới thiệu van khí nén 2 chiều
Van khí nén 2 chiều (Pneumatic valve) hay van đảo chiều là thiết bị được sử dụng để thực hiện chức năng vận chuyển và điều hướng dòng chảy trong hệ thống khí nén. Giúp quá trình vận hành trở nên nhanh chóng và dễ dàng hơn đảm bảo an toàn cho người sử dụng.
Van khí nén 2 chiều hoạt động bằng nhiều phương thức khác nhau như phương thức điều khiển bằng cơ, bằng điện từ và bằng khí nén. Mỗi phương thức sẽ phù hợp trong quy mô, hệ thống khác nhau đáp ứng nhu cầu vận hành đa dạng.
Nhờ sự linh hoạt, dễ sản xuất sản phẩm được sử dụng phổ biến trong việc vận hành máy móc và thiết bị công nghiệp, van công nghiệp.

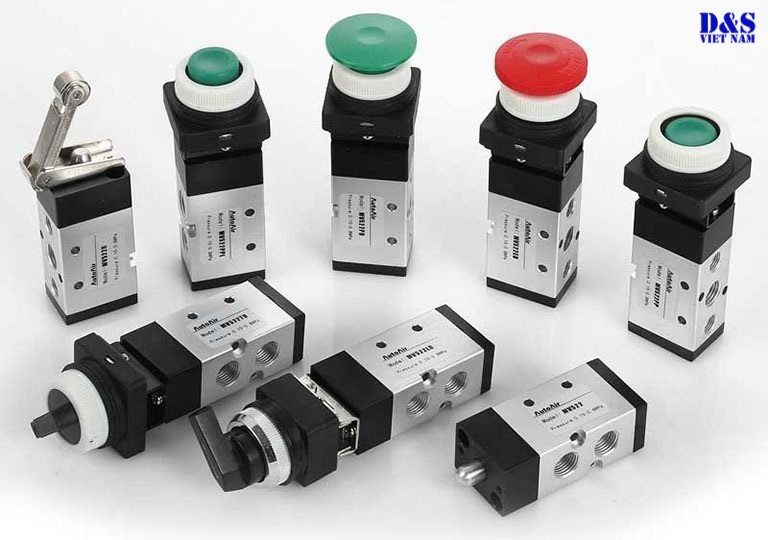

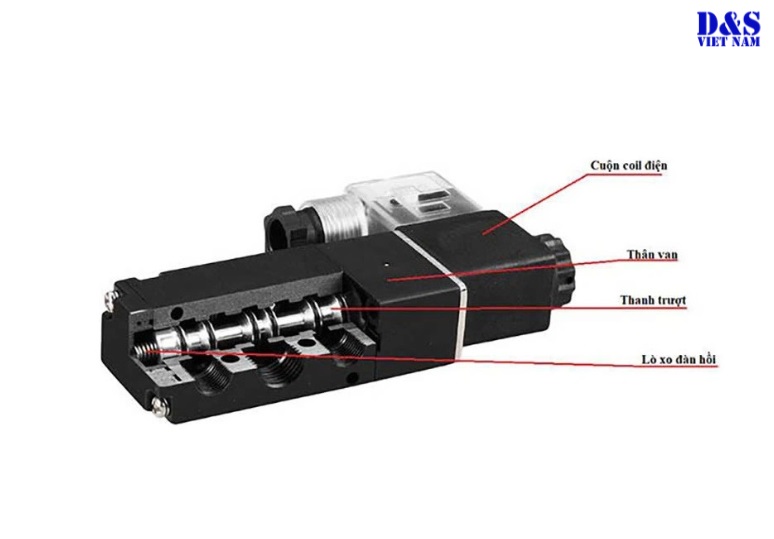

Cấu tạo van khí nén 2 chiều
Van khí nén 2 chiều có thiết kế nhỏ gọn gồm các bộ phận chính như:
- Thân van: Được làm bằng chất liệu chắc chắn như nhôm, đồng, kẽm,… độ bền bỉ cao, chống ăn mòn hiệu quả và bảo vệ các bộ phận bên trong thân van.
- Cổng vào: Đây là nơi cấp khí nén vào trong van.
- Cổng xả: Là nơi khí nén xả ra sau khi đã thực hiện xong nhiệm vụ.
- Cổng làm việc: Nhận khí nén từ cổng vào và phân phối vào hệ thống.
- Cuộn coil: Có hình trụ được quấn bằng dây đồng và có lớp cách điện bảo vệ được sử dụng tạo lực từ trường giúp điều khiển piston.
- Dây dẫn: Bộ phận kết nối van với nguồn điện giúp truyền năng lượng đến cuộn coil.
- Piston: Thành phần chính thực hiện thao tác đóng mở van để kiểm soát luồng khí.
- Bộ điều khiển: Điều khiển hoạt động của van có thể điều khiển thủ công bằng cơ hoặc điều khiển tự động bằng điện, khí nén.
Các loại van khí nén 2 chiều
Van khí nén 2 chiều được chia thành rất nhiều loại khác nhau gồm:
Phân loại van khí nén 2 chiều theo phương thức vận hành:
- Van khí nén cơ: Được vận hành bằng lực cơ học sử dụng các tác động đóng mở cơ bản như xoay tay quay, kéo tay gạt, lực đòn bẩy, nhấn nút, hoạt động tương đối đơn giản, dễ dàng thực hiện và có chi phí lắp đặt thấp.
- Van điện từ khí nén: Sử dụng các dòng điện bên ngoài cung cấp cho cuộn dây để sinh ra lực từ trường, lực này sẽ chuyển hóa thành cơ năng giúp thiết bị chuyển động. Van thường sử dụng dòng điện từ 24V, 110V, 220V, 240V, 380V,…có thời gian vận hành tương đối nhanh khoảng 1-3s và có thể điều khiển cùng lúc nhiều thiết bị.
- Van vận hành khí nén: Được sử dụng cho nhiều quy mô hệ thống từ hệ thống có quy mô nhỏ đến những hệ thống có khả năng tự động hóa cao. Thiết bị có thể điều khiển từ xa hoặc nhiều thiết bị một lúc với độ chính xác cao từ 1-5s.
Phân loại khí nén 2 chiều theo số cửa:
- Là số lỗ trên thân van dùng để dẫn khí nén, có rất nhiều loại như 2 lỗ, 3 lỗ, 4 lỗ, 5 lỗ trong khi đó van 4 lỗ được sử dụng phổ biến nhất. Số cửa đóng vai trò quan trọng giúp phân loại các loại van và lựa chọn thích hợp để thiết bị sử dụng trong từng hệ thống.
Phân loại khí nén 2 chiều theo vị trí:
Đây là nơi quy định vị trí con trượt của van sẽ có từ 2 đến 3 vị trí, trong khi đó van đảo chiều được sử dụng nhiều cửa hơn cả nhưng chỉ có 2 vị trí. Van khí nén 2 chiều được phân chia thành các loại chính như:
Van khí nén 2 chiều 2/2:
- Cấu tạo đơn giản nhất gồm 1 cửa vào và 1 cửa ra, khi van mở một lực từ trường sẽ được tạo ra tác động và đẩy khí nén vào trong van và thực hiện chức năng vận hành thiết bị. Hoàn thành nhiệm vụ khí sẽ đi ra từ cửa số 2 và hệ thống sẽ trở lại trạng thái bình thường.
Van khí nén 2 chiều 3/2:
- Gồm 2 bộ phận quan trọng là thân van và cuộn coil được cấu tạo gồm 3 cửa và 2 vị trí. Khi ở trạng thái không hoạt động cửa số 2 và sửa số 3 sẽ thông nhau và cửa số 1 đóng lại.
- Ngược lại, khi từ trường được sinh ra lực tác động sẽ làm đảo chiều các vị trí khi đó cửa số 3 đóng lại, cửa số 1 và 2 thông với nhau và vận chuyển khí nén. Khi ngắt nguồn điện mọi hoạt động sẽ trở lại vị trí ban đầu và đây cũng là loại van sử dụng phổ biến nhất bởi chức năng hoạt động tương đối đơn giản đem lại năng suất làm việc cao.
Van khí nén 2 chiều 4/2:
- Cấu tạo gồm 4 cửa và 2 vị trí gồm 1 cửa khí đi vào (1), cửa làm việc số 1 (2), cửa làm việc số 2 (3) và 1 cửa dùng để xả khí (4). Tuy nhiên loại van này ít được sử dụng hơn so với các loại van khác, thiết bị thích hợp sử dụng cho các hệ thống tác động đơn.
- Khi thực hiện cung cấp năng lượng vào thiết bị sẽ sinh ra một lực từ trường và dẫn khí nén đi đến cửa số (1) vào hệ thống sau đó tiếp tục đi vào cửa số 2 để thực hiện nhiệm vụ đóng mở thiết bị. Khi hoàn thành khí nén sẽ quay lại cửa số (3) để quay ngược lại và cuối cùng là đi ra ngoài bằng cửa xả.
Van khí nén 2 chiều 5/2:
- Cấu tạo gồm 5 cửa và 2 vị trí gồm cửa vào (1), cửa làm việc 1 (2), cửa làm việc 2 (3), cửa xả 1 (4), cửa xả 2 (5). Van thường được sử dụng chủ yếu trong các hệ thống đảo chiều có kích thước vừa phải, hoạt động nhanh chóng, hiệu quả, giá thành hợp lý.
- Khi ở trạng thái bình thường van sẽ đóng hoàn toàn cửa số (1) sẽ thông với cửa số (2), cửa số (4) sẽ thông với cửa số (5) và cửa số (3) đóng hoàn toàn.
- Khi thiết bị vận hành lực từ trường được sinh ra tạo thành cơ năng đẩy khí nén đi vào hệ thống. Cửa số (1) sẽ thông với cửa số (4), cửa số (2) sẽ thông với cửa số (3) còn cửa số 5 sẽ đóng lại.

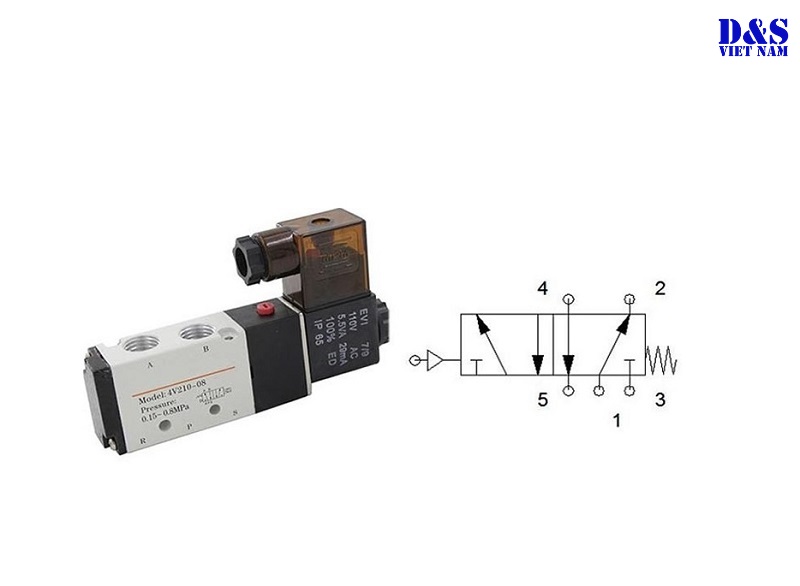

Nguyên lý hoạt động van 2 chiều khí nén
Van khí nén 2 chiều hoạt động theo nguyên lý như sau:
- Ở trạng thái khi chưa cấp nguồn van ở vị trí đóng hoàn toàn piston nằm ở vị trí chắn giữa cổng vào và cổng xả ngăn không cho khí nén lưu thông qua van.
- Khi bộ điều khiển được kích hoạt nguồn năng lượng sẽ truyền đến cuộn coil khi đó sinh ra từ trường và tác động lên piston giúp piston dịch chuyển. Từ đó, các cổng làm việc sẽ được mở cho phép khí nén đi qua van và cấp đến hệ thống cần điều khiển.
- Sau khi hoàn thành chu trình làm việc khí nén sẽ quay trở lại cổng làm việc sau đó di chuyển đến cổng xả để thoát ra ngoài và kết thúc quá trình vận hành tại đây.
Thông số kỹ thuật van khí nén 2 chiều
- Tên sản phẩm: Van khí nén 2 chiều
- Kích thước: DN8 – DN20
- Đường kính: 6A – 8A
- Điện áp sử dụng: 24V, 110V, 220V, 240V, 380V
- Dạng van: 2/2, 3/2, 4/2, 5/2
- Chất liệu: Hợp kim nhôm, kẽm, đồng
- Phương thức kết nối: Nối ren
- Phương thức vận hành: Điều khiển cơ, điều khiển điện, điều khiển khí nén

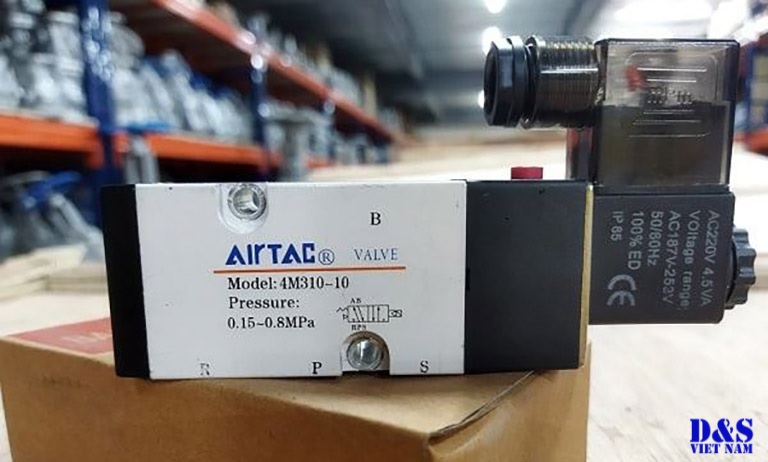

Ưu nhược điểm van khí nén 2 chiều
Ưu điểm:
- Có khả năng kiểm soát, vận chuyển và điều hướng dòng khí nén hiệu quả mà vẫn duy trì áp lực ổn định.
- Thiết kế với nhiều tùy chọn số cửa và vị trí giúp người dùng dễ dàng lựa chọn theo từng quy mô hệ thống cũng như nhu cầu sử dụng cụ thể.
- Thiết kế nhỏ gọn, đơn giản và thuận tiện trong lắp đặt được sơn cách điện bên ngoài tăng tính an toàn khi vận hành.
- Khả năng chống ăn mòn, chống oxy hóa tương thích với nhiều nguồn điện khác nhau.
- Giá thành hợp lý hơn so với nhiều dòng van công nghiệp khác.
Nhược điểm:
- Hệ thống khí nén yêu cầu nguồn khí phải thật sạch không lẫn bụi bẩn hay tạp chất.
- Van có kích thước nhỏ gọn đôi khi gây hạn chế trong một số ứng dụng đặc thù.
- Khí nén cần được duy trì liên tục nếu nguồn khí bị gián đoạn giữa chừng thiết bị sẽ ngừng hoạt động ảnh hưởng đến chu trình làm việc.
- Lực từ trường sinh ra từ cuộn dây trong thời gian dài có thể dẫn đến hiện tượng quá tải gây hư hỏng hoặc cháy dây dẫn điện.
Ứng dụng van khí nén 2 chiều
- Sử dụng trong hệ thống sản xuất như mỹ phẩm, dược phẩm, thực phẩm, nước giải khát
- Dùng trong các nhà máy thủy điện, nhiệt điện, nhà máy năng lượng, nhà máy sản xuất khí, gas
- Dùng để phân phối khí nén, vận hành các loại thiết bị, van công nghiệp khác như van cổng, van cầu, van bướm, van bi
- Sử dụng trong hệ thống vệ sinh, điều hòa, hệ thống lò hơi, nồi hơi, nồi áp suất
- Ứng dụng trong lĩnh vực phòng cháy, chữa cháy
Báo giá van khí nén 2 chiều tại Thủy Lực Khí Nén D&S
Van khí nén 2 chiều có nhiều kích cỡ, kiểu loại và xuất xứ nên sẽ có nhiều mức giá khác nhau phụ thuộc vào nhu cầu của quý khách hàng. Sản phẩm được Thủy Lực Khí Nén D&S cung cấp và phân phối với chất lượng tốt và giá thành rẻ nhất hiện nay. Liên hệ ngay với chúng tôi qua số Hotline: 0979 436 075 để được tư vấn miễn phí và nhận ngay báo giá cụ thể nhé.

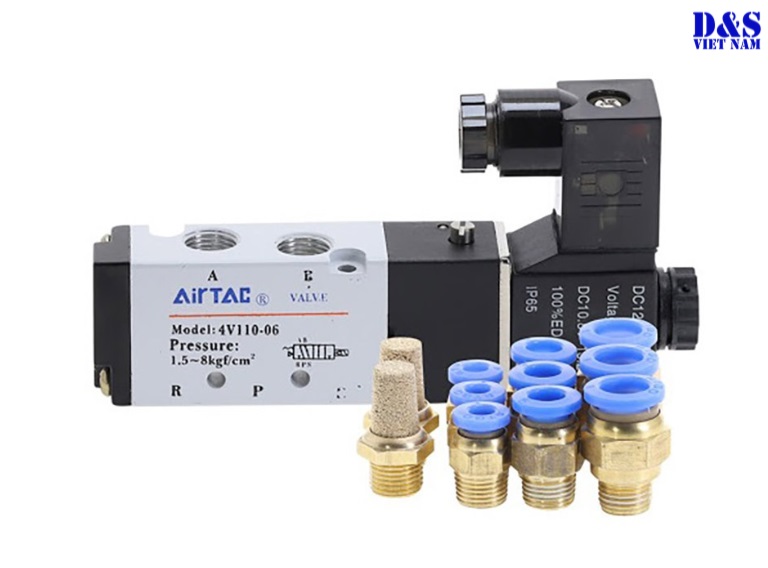

Thủy Lực Khí Nén D&S – Địa chỉ cung cấp van khí nén 2 chiều
Thủy Lực Khí Nén D&S là đơn vị chuyên cung cấp, phân phối các thiết bị van khí nén 2 chiều, thiết bị thủy lực, xi lanh khí nén, bộ nguồn thủy lực,… công nghiệp chất lượng cao từ các thương hiệu uy tín.
Với nhiều năm kinh nghiệm trong lĩnh vực công nghiệp chúng tôi tự hào mang đến cho bạn thiết bị tốt nhất, chia sẻ kiến thức và tư vấn chuyên nghiệp đến khách hàng giúp bạn lựa chọn được sản phẩm phù hợp.
Không chỉ vậy, với đội ngũ tư vấn viên giàu kinh nghiệm trong ngành cam kết cung cấp đến bạn thông tin sản phẩm cũng như tư vấn cách lắp đặt, sửa chữa mang đến cho bạn giá trị tối ưu.
Lưu ý khi sử dụng van khí nén 2 chiều
Trước khi quyết định mua van khí nén 2 chiều bạn nên tìm hiểu kỹ các yếu tố liên quan để đảm bảo thiết bị phù hợp với hệ thống đang sử dụng. Dưới đây là một số lưu ý khi sử dụng:
- Phương thức vận hành: Xem xét nhu cầu thực tế để lựa chọn loại vận hành bằng cơ, điện hay khí nén đảm bảo tính tiện dụng và hiệu quả.
- Nguồn điện: Kiểm tra hệ thống điện đang sử dụng để chọn loại van tương thích tránh gây hỏng hóc hoặc sự cố cháy nổ đồng thời kéo dài tuổi thọ thiết bị.
- Kích thước: Mỗi hệ thống có tiêu chuẩn kích thước khác nhau vì vậy cần chọn đúng size để việc lắp đặt dễ dàng, tránh sai lệch.
- Áp suất làm việc: Nên đo và xác định áp suất đầu vào từ đó chọn van có thông số phù hợp giúp thiết bị vận hành ổn định.
- Đơn vị cung cấp: Ưu tiên mua hàng địa chỉ uy tín để đảm bảo nhận được sản phẩm chính hãng, chất lượng và có chế độ bảo hành rõ ràng.

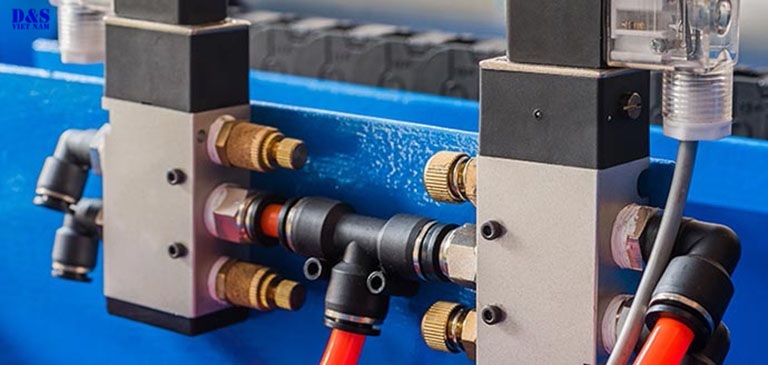

Cách lắp đặt và sử dụng van khí nén 2 chiều
Dưới đây là quy trình lắp đặt và sử dụng van khí nén 2 chiều:
- Xem xét tình trạng của van và đánh giá vị trí lắp đặt có phù hợp, thuận tiện cho việc vận hành hay không.
- Thực hiện lắp đặt theo đúng hướng mũi tên in sẵn trên thân van.
- Sử dụng gioăng làm kín ở các vị trí kết nối để hạn chế tình trạng rò rỉ khí.
- Siết chặt đai ốc cho đến khi van được giữ cố định và an toàn.
- Đấu dây điện từ nguồn cấp vào dây điện của van theo đúng thông số kỹ thuật.
- Vận hành thử để kiểm tra nếu van hoạt động nhanh, êm và không rò rỉ có thể đưa vào sử dụng chính thức.
- Thường xuyên kiểm tra và bảo dưỡng để kịp thời phát hiện rò rỉ hoặc hư hỏng tiềm ẩn.
- Lắp thêm đồng hồ đo áp suất nhằm kiểm soát áp suất làm việc tránh trường hợp quá tải gây hỏng hóc hoặc cháy nổ.
Trên đây là những thông tin chi tiết về van khí nén 2 chiều nếu khách hàng cần hỗ trợ về van khí nén có thể liên hệ với chúng tôi Thủy Lực Khí Nén D&S để được hỗ trợ nhanh nhất.
