Van Tuần Tự

Van Tuần Tự

Trong các hệ thống thủy lực và khí nén, việc đảm bảo thiết bị vận hành đúng thứ tự là yếu tố quyết định hiệu quả và an toàn. Van tuần tự chính là giải pháp giúp dòng chất lỏng hoặc khí chỉ được cấp khi đủ điều kiện, đảm bảo các xi lanh và cơ cấu chấp hành hoạt động chính xác theo trình tự. Nhờ khả năng kiểm soát hiệu quả, ổn định, van tuần tự trở thành lựa chọn không thể thiếu trong các hệ thống tự động hóa. Hãy cùng chúng tôi tìm hiểu cấu tạo và nguyên lý hoạt động để thấy vì sao thiết bị qua bài viết sau nhé.

Van tuần tự là gì?

Van tuần tự là thiết bị được sử dụng trong hệ thống thủy lực với chức năng chính điều chỉnh áp suất trong mạch thủy lực. Thiết bị thực hiện nhiệm vụ cho phép mạch thủy lực làm việc theo đúng trình tự thiết kế trước sau khi áp suất trong mạch đạt đến giá trị được cài đặt trước. Chính vì vậy thiết bị được ứng dụng rộng rãi trong các hệ thống máy móc công nghiệp đòi hỏi độ ổn định và trình tự vận hành nghiêm ngặt.

Phân loại van tuần tự

Van tuần tự thường được chia thành hai dạng cơ bản là van tác động trực tiếp và van tác động gián tiếp. Trong đó:

Van tác động trực tiếp

Cấu tạo van gồm:

• Vít điều chỉnh: Sử dụng để thiết lập và thay đổi mức áp suất tác động.
• Đầu vào van: Vị trí dầu áp suất đi vào van.
• Đầu ra van: Cho phép dầu thoát ra và đi đến cơ cấu chấp hành trong hệ thống thủy lực sau khi van mở.
• Lò xo: Dùng để giữ con trượt ở trạng thái đóng ban đầu và xác định áp suất cài đặt của van.
• Bi trụ và con trượt: Bộ phận đóng mở chính của van.

Nguyên lý hoạt động:

• Ở trạng thái làm việc bình thường khi dòng chất lỏng có áp suất p1 đi vào cửa số 2 của van. Nếu áp suất do chất lỏng tạo ra vượt qua áp suất định mức được cài đặt ở lò xo số 4 thiết lập thông qua vít điều chỉnh số 1. Lực do dòng chất lỏng tạo ra sẽ thắng lực đàn hồi của lò xo khi đó cửa số 3 được mở và dầu đi tiếp vào mạch thủy lực để làm việc.
• Ở chiều ngược lại, khi dầu có áp suất p2 chảy từ cửa số 3 về phía cửa 2 và áp suất này lớn hơn lực đàn hồi của lò xo số 6 trong van một chiều sẽ thắng lực của lò xo và mở cửa số 2 cho phép dầu quay trở lại bể chứa.

Ký hiệu:

Van tác động gián tiếp

Cấu tạo:

• Vít điều chỉnh: Dùng để thiết lập mức áp suất cài đặt cho van.
• Lò xo 1, 2: Tạo lực đàn hồi giữ van ở trạng thái đóng ban đầu.
• Bi trụ, con trượt: Bộ phận đóng mở dòng dầu trong van.
• Cửa vào: Nơi dòng chất lỏng đi vào van.
• Cửa ra: Nơi đầu được dẫn ra khỏi van khi mở.

Nguyên lý hoạt động:

• Ban đầu, khi lực gây ra bởi áp suất đầu vào p1 nhỏ hơn lực đàn hồi của lò xo van phụ cả cửa vào của van phụ và van chính đều đóng áp suất trong khoang van chính bằng áp suất tại van phụ.
• Khi áp suất p1 tăng lên thì áp suất trong khoang van chính cũng tăng theo. Nếu lực từ áp suất này vượt qua lực đàn hồi của van phụ thì van phụ sẽ mở cho dầu về bể đồng thời áp suất trong khoang van chính sẽ bằng p2.
• Ngược lại, nếu áp suất p1 tiếp tục tăng thì hiệu áp suất (p1 – p2) cũng sẽ tăng theo. Khi lực tác động của hiệu áp suất này vượt qua lực đàn hồi của lò xo van chính, van chính sẽ mở, cho dầu chảy qua van chính về bể.
• Ở chiều ngược lại, khi dòng chất lỏng đi từ cửa ra về cửa vào và áp suất vượt quá lực đàn hồi của lò xo van một chiều thì van sẽ mở cho dầu hồi về bể chứa giúp đảm bảo hệ thống xả áp an toàn.

Ký hiệu:

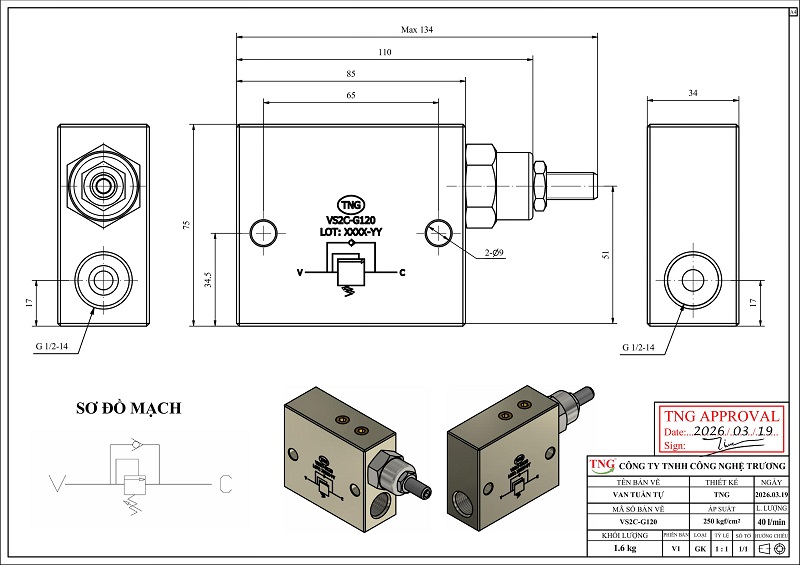

Thông số sản phẩm van tuần tự VS2C

• Model : VS2 C
• Lưu lượng : 40Lít
• Áp suất Max: 250 bar
• Ren kết nối : G ½”
• Sử dụng dầu thủy lực VG 32/VG 46
• Nhiệt độ dầu : 20-70độ C

Cấu tạo van tuần tự thủy lực

Van tuần tự được cấu tạo bởi các bộ phận chính như:

• Vít điều chỉnh
• Chốt hình nón
• Lò xo
• Cổng vào
• Cổng ra 1
• Cổng ra 2

Nguyên lý hoạt động van tuần tự

Khi chất lỏng được cấp vào cổng vào của van tuần tự dầu sẽ chảy trực tiếp đến cổng ra 1 và làm xi lanh 1 mở rộng.

Sau khi xi lanh 1 hoàn tất hành trình áp suất trong đường ống tăng lên, làm van vượt qua vị trí nghỉ ban đầu và cho phép chất lỏng làm việc chạy qua cổng 2 từ đó kéo dài xi lanh thứ hai quá trình tạo ra sự vận hành tuần tự của hai xi lanh.

Trong quá trình này cần lưu ý rằng cổng ra 1 cho phép dòng chất lỏng đảo ngược nên xi lanh 1 có thể thu hồi. Trong khi đó, cổng ra 2 không cho phép dầu chảy ngược vì vậy một van một chiều được tích hợp để dẫn dầu từ xi lanh 2 về bình dự trữ và cho phép xi lanh thứ hai thu hồi an toàn.

Ký hiệu van tuần tự

Ưu điểm của van tuần tự

Ưu điểm:

• Thực hiện các thao tác theo chuỗi tuần tự.
• Thích hợp trong các hệ thống có áp suất ngược thay đổi hoặc áp suất cao đồng thời có thể tích hợp như van xả áp.
• Đảm bảo dòng chất lỏng chảy theo trình tự đã được thiết lập giúp hệ thống vận hành ổn định và chính xác.

Nhược điểm:

• Van có thể sinh ra nhiệt quá mức trong quá trình vận hành.
• Bộ truyền động nhận dầu đầu tiên chịu áp suất cao hơn so với bộ thứ hai dẫn đến bộ thứ hai nhận áp suất thấp hơn và một phần năng lượng bị hao phí.

Ứng dụng van tuần tự phổ biến

• Sử dụng trong các hệ thống nâng hạ và kẹp.
• Ứng dụng trong hệ thống thủy lực công nghiệp, máy ép, máy dập hoặc máy đóng gói.
• Dùng trong dây chuyền tự động hóa
• Hệ thống có áp suất biến đổi hoặc cao: Van tuần tự tích hợp giúp đơn giản hóa thiết kế hệ thống.
